强力机械夹爪

图片仅供参考

强力机械夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USROD	双作用	强力机械型

选型参数

选型表

型号					内置磁石		磁性开关接点类型	磁性开关线长 (m)					使用压力范围 (Mpa)					最高动作频率 (次/min)			最小动作压力 (kgf/cm²)				工作环境温度 (℃)				气爪上螺纹孔	有效夹持力 (N)				重量 (kg)
代码		缸径																												有效夹持力 (N)
代码		缸径																												张开			闭合
JT-USROD		20			Y(有)		无指定（无磁性开关） 2（电子式无接点2线） N（电子式无接点NPN型） P（电子式无接点PNP型）	2 3 5					0.3~0.7					80			3				-5~60 (无冻结)				4-M3深4.5	94			84	0.14
		25																80											4-M4深5	148			134	0.28
		32																60											4-M5深8	245			221	0.48
		40																											4-M6深10	451			402	0.87
		50																											4-M6深10	738			662	1.45
		63																											4-M8深13	1245			1117	2.21
		80																40											4-M10深10	1600			1500	3.55
		100																40											4-M12深16	2300			2252	7.13

当选择无磁性开关时，无需选择磁性开关线长。

夹持力是在爪臂接点长度为30mm，动作压力为5kgf/cm²时，开或关爪片产生的力。

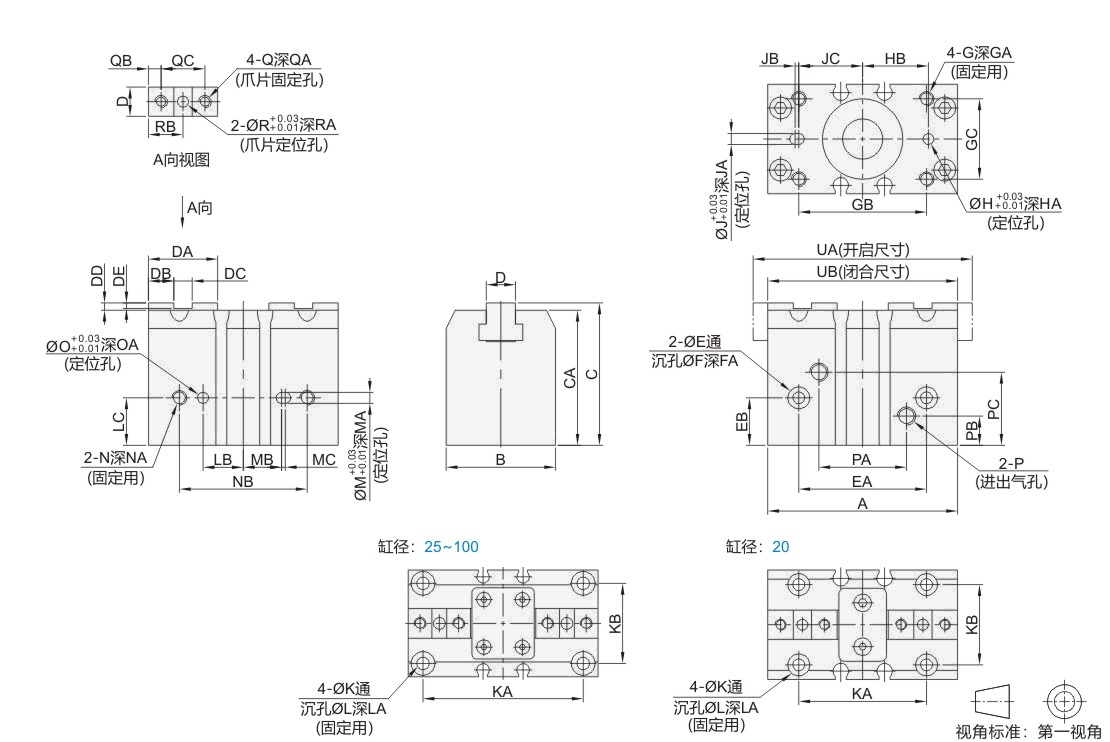

尺寸表

缸径	A		B		C	CA	D		DA	DB			DC		DD	DE		E			EA		EB	F		FA		G		GA	GB		GC			H	HA	HB		J			JA	JB		JC		K		KA
20	52		30		39	37	8		19	7			5		2	1.5		3.4			35		13	6		7		M4		10	35		22			3	3.5	18		3			3.5	1		17.5		3.4		35
25	64		36		45	43	10		21	8			5		2	1.5		4.3			54		17	8		8		M5		12	54		27			4	4	20		4			4	1		19.5		4.3		54
32	80		42		53	50	12		26	10			6		3	2.5		4.3			70		20	8		8		M5		12	70		32			4	4	25		4			4	1		24.5		4.4		70
40	100		50		60	57	14		32	12			8		3	2.5		5.2			86		21	9.5		9		M6		12	86		38			5	5	33		5			5	1		32.5		5.2		86
50	125		60		72	68	16		40	16			8		4	3.5		6.8			105		24	11		12		M8		16	105		44			6	6	48		6			6	1		47.5		6.8		105
63	160		72		84	80	20		47	18			11		4	3.5		6.8			110		30	11.5		7		M8		16	140		54			6	6	60		6			6	1		59.5		6.8		140
80	168		90		97	93	25		54	22			10		4	3.5		10.5			130		35	18		19		M12		20	142		66			8	8	60		8			8	1		59.5		10.5		142
100	210		110		130	125	30		60	25			10		5	4.5		12.5			160		50	20		23		M14		20	180		80			10	10	74		10			10	1		73.5		12.5		180

缸径		KB	L		LA	LB		LC		M		MA		MB		MC		N		NA		NB		O	OA		P		PA			PB	PC		Q		QA		QB		QC		R			RA	RB		UA		UB
20		22	6		7	11		13		3		3.5		10.5		1		M4		10		35		3	3.5		M5		24			8	20		M3		4.5		3.5		12		3			3.5	9.5		60		52
25		27	8		12	14		17		4		4		13.5		1		M5		12		54		4	4		M5		26			8	23		M4		5		4		13		4			4	10.5		76		64
32		32	8		14	18		20		4		4		17.5		1		M5		12		70		4	4		M5		34			9	26		M5		8		5		16		5			5	13		96		80
40		38	9.5		16	25		21		5		5		24.5		1		M6		12		86		5	5		PT1/8		44			9.5	27		M6		10		6		20		6			6	16		120		100
50		44	11.5		17.5	30		24		6		6		29.5		1		M8		16		105		6	6		PT1/8		48			11.5	33		M6		10		8		24		6			6	20		151		125
63		54	11.5		22	35		30		6		6		34.5		1		M8		16		110		6	6		PT1/8		55			13	39.5		M8		13		9		29		6			6	23.5		192		160
80		66	18		27.5	40		35		8		8		39.5		1		M12		20		130		8	8		PT1/4		66			14	45		M10		10		11		32		6			6	27		208		168
100		80	20		36	45		50		10		10		44.5		1		M14		20		160		10	10		PT1/4		74			16	63		M12		16		12.5		35		6			6	30		260		200
