梅花式联轴器螺钉夹紧型

图片仅供参考

梅花式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NASUD	铝合金	聚氨脂(红色)	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型
JT-NASQD	铝合金	聚氨脂(红色)	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧分离型

选型参数

选型表

型号

d-e

L
最小单位1

代码

D

螺钉夹紧型
JT-NASUD
螺钉夹紧分离型
JT-NASQD

55

d	12	14	15	16	18	19	20	22	24	25	26	28
e	12 14 15 16 18 19 20 22 24 25 26 28	14 15 16 18 19 20 22 24 25 26 28	15 16 18 19 20 22 24 25 26 28	16 18 19 20 22 24 25 26 28	18 19 20 22 24 25 26 28	19 20 22 24 25 26 28	20 22 24 25 26 28	22 24 25 26 28	24 25 26 28	25 26 28	26 28	28

220~1500

65

d	15	16	18	19	20	22	24	25	26	28	30	32	35
e	15 16 18 19 20 22 24 25 26 28 30 32 35	16 18 19 20 22 24 25 26 28 30 32 35	18 19 20 22 24 25 26 28 30 32 35	19 20 22 24 25 26 28 30 32 35	20 22 24 25 26 28 30 32 35	22 24 25 26 28 30 32 35	24 25 26 28 30 32 35	25 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35

250~1500

80

d	20	22	24	25	26	28	30	32	35	40	45
e	20 22 24 25 26 28 30 32 35 40 45	22 24 25 26 28 30 32 35 40 45	24 25 26 28 30 32 35 40 45	25 26 28 30 32 35 40 45	26 28 30 32 35 40 45	28 30 32 35 40 45	30 32 35 40 45	32 35 40 45	35 40 45	40 45	45

290~1500

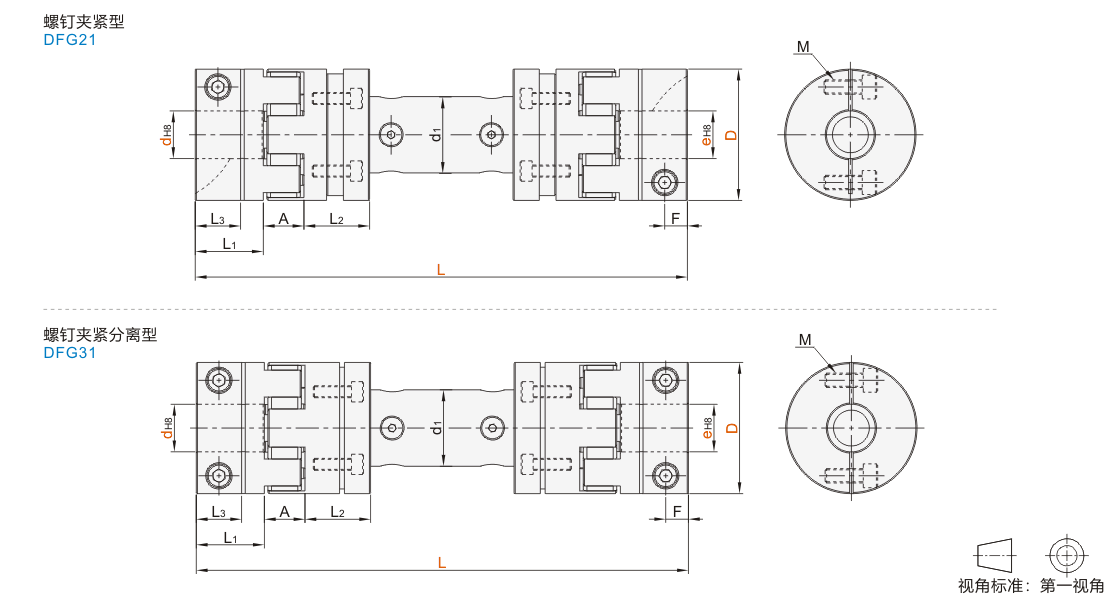

尺寸性能表

型号		d1	L1	L2	L3	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	d1	L1	L2	L3	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	角向(°)	径向(mm)	轴向(mm)
螺钉夹紧型 JT-NASUD	55	32	28.5	27.5	19	17	9.5	M6	13	60	120	1500	1.6×10⁻⁴	2500	2	5	±1
	65	42	35.5	30	25	18	12	M8	30	120	240		3.8×10⁻⁴	4000
	80	52	41	38	28	21.5	14	M10	30	200	400		1.0×10⁻³	10000
螺钉夹紧分离型 JT-NASQD	55	32	28.5	27.5	19	17	9.5	M6	13	60	120	1500	1.6×10⁻⁴	2500	2	5	±1
	65	42	35.5	30	25	18	12	M8	30	120	240		3.8×10⁻⁴	4000
	80	52	41	38	28	21.5	14	M10	30	200	400		1.0×10⁻³	10000

惯性力矩和重量按最大孔径计算！

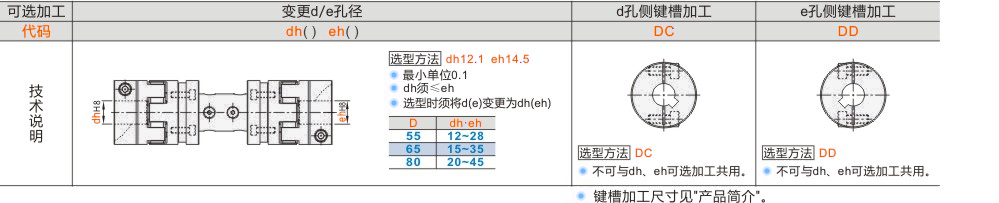

可选加工参数
