代码	轴套材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IGNUD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C	单衬型
JT-IGNQD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C	双衬型

产品特点
产品高级精度，相对于标准型外径尺寸(D)更小，适用于径向方向的省空间设计；
低摩擦、低噪音，耐久性好，空间占用小。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
紧凑型与标准型外径尺寸见下方对比表。

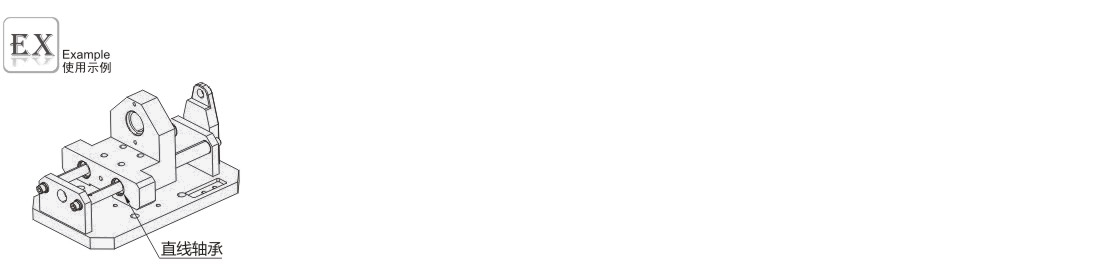

建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。

选型参数

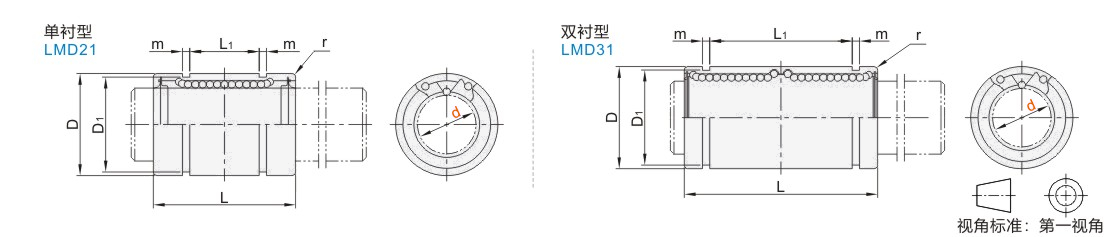

单衬型

型号							D				L					L1				m		D1			r		偏心 (max)		滚珠列数		基本额定负载(N)						重量 (g)
代码			d				D				L					L1				m		D1			r		偏心 (max)		滚珠列数		C(动)		Co(静)				重量 (g)
JT-IGNUD			6			0 -0.009	10		0 -0.009		19		0 -0.2			11.3	0 -0.4			1.15		9.6			0.1		0.012		6		133		173				6
			8				13		0 -0.011		24					15.3						12.4			0.2						228		315				12
			10				17		0 -0.011		29					19.4						16.2									349		472				26
			12				19		0 -0.013		30					20.4				1.35		18									355		483				32
			16				26		0 -0.013		37					23.3				1.35		24.9			0.3				5		605		660				58

1Kgf=9.81N

双衬型

型号							D				L				L1			m			D1		r		偏心 (max)			滚珠列数	基本额定负载(N)					静态允许力矩(N·m)			重量 (g)
代码			d				D				L				L1			m			D1		r		偏心 (max)			滚珠列数	C(动)		Co(静)			静态允许力矩(N·m)			重量 (g)
JT-IGNQD			6			0 -0.010	10		0 -0.009		35		0 -0.3		24.8		0 -0.5	1.15			9.6		0.1		0.015			6	210		346			2.45			12
			8				13		0 -0.011		45				32.8						12.4		0.2						360		630			5.75			25
			10				17		0 -0.011		55				41.4						16.2								551		944			10.95			52
			12				19		0 -0.013		57				43.4			1.35			18								560		966			11.85			65
			16				26		0 -0.013		70				49.8			1.35			24.9		0.3					5	955		1320			23.45			116

1Kgf=9.81N

紧凑型与标准型外径尺寸对比表

d	外径(D)
d	标准型	紧凑型	差
6	12	10	-2
8	15	13	-2
10	19	17	-2
12	21	19	-2
16	28	26	-2

特点：外径尺寸（D）比标准型小2mm，适用于径向方向的省空间设计。
