还有0项未选择重置

选择代码

代码参数

产品外形

材质

表面处理

选型参数

螺纹M(mm) *

全长L(mm) *

20~200/1

螺纹N(mm) *

螺纹NS(mm) *

螺纹端长度E(mm) *

5~72/1

图片仅供参考

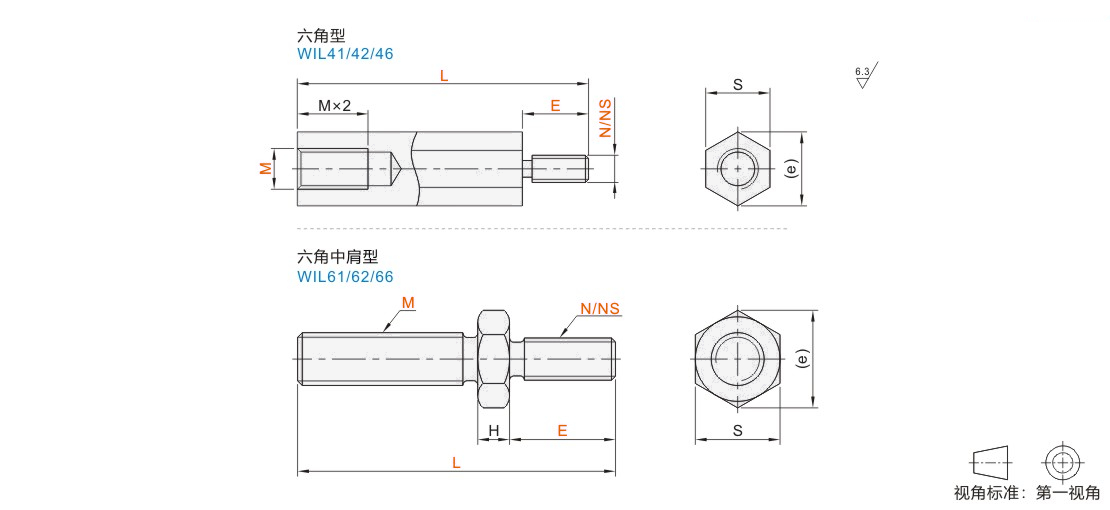

六角中肩型螺纹接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

型号			L 最小单位1	N(粗牙) NS(细牙)	E 最小单位1	S	(e)
代码	M
代码	粗牙	细牙
JT-UHIFD JT-UHIFU JT-UHIFX	5	—	20~100	(3) (4)	5~16	8	9.2
	6	—	20~100	(3) (4) (5)	6~20	10	11.5
	8	8S	30~150	(4) (5) (6)	8~24	13	15
	10	10S	30~150	(5) (6) 8	10~32	17	19.6
	12	12S	40~200	(6) 8 10	12~40	19	21.9
	14	14S	40~200	(6) 8 10 12	14~48	22	25.4
	16	16S	40~200	8 10 12 14	16~56	24	27.7
	18	18S	50~200	10 12 14 16	18~64	27	31.2
	20	20S	50~200	10 12 14 16 18	20~72	30	34.6

带（）尺寸仅适用粗牙螺纹。 JT-UHIFD、JT-UHIFU、JT-UHIFX须满足L≥M×4+E。

型号			L 最小单位1	N(粗牙) NS(细牙)	E 最小单位1	H	S	(e)
代码	M
代码	粗牙	细牙
JT-UHIXD JT-UHIXU JT-UHIXX	5	—	20~100	(3) (4)	5~16	3	8	9.2
	6	—	20~100	(3) (4) (5)	6~20	3	10	11.5
	8	8S	30~150	(4) (5) (6)	8~24	3	13	15
	10	10S	30~150	(5) (6) 8	10~32	4	17	19.6
	12	12S	40~200	(6) 8 10	12~40	5	19	21.9
	14	14S	40~200	(6) 8 10 12	14~48	6	22	25.4
	16	16S	40~200	8 10 12 14	16~56	7	24	27.7
	18	18S	50~200	10 12 14 16	18~64	8	27	31.2
	20	20S	50~200	10 12 14 16 18	20~72	10	30	34.6

带( )尺寸仅适用粗牙螺纹。 JT-UHIXD、JT-UHIXU、JT-UHIXX须满足M+H+N(NS)≤L≤M×4+H+N(NS)×4
