轴承型号 *

双列圆柱滚子轴承圆锥孔 P5

图片仅供参考

双列圆柱滚子轴承圆锥孔 P5

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

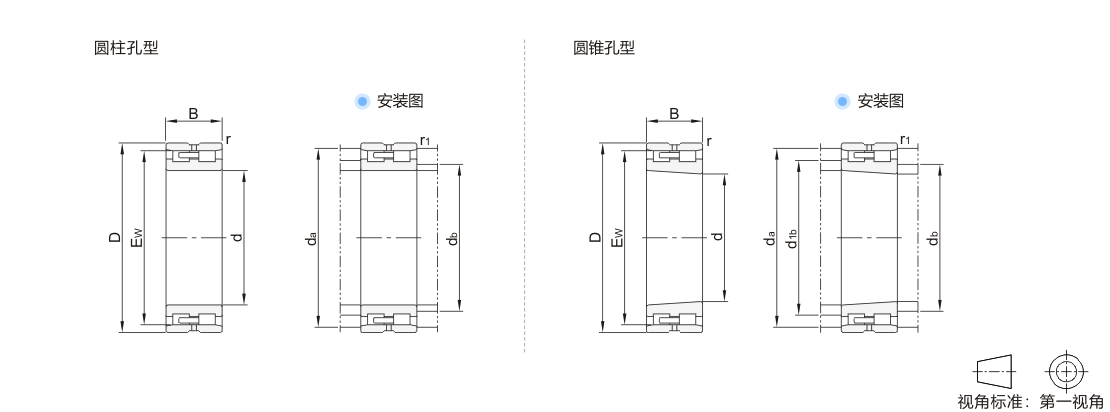

代码	轴承精度	后置代码	轴承材质	类型
JT-XABLQ	P5级	未标注(圆柱孔) K(圆锥孔，锥度1:12) W33(轴承外圈有润滑油槽和3个润滑油孔)	SUJ2	外圈无挡边 ● 圆柱孔型
JT-XABLQ	P5级	未标注(圆柱孔) K(圆锥孔，锥度1:12) W33(轴承外圈有润滑油槽和3个润滑油孔)	SUJ2	外圈无挡边 ● 圆锥孔型

选型参数

选型表

型号			d	D	B	r ( min)	EW	基本额定载荷 ( KN)		极限转速rpm (参考)		安装尺寸					重量 ( Kg) (参考)
代码	轴承型号							基本额定载荷 ( KN)		极限转速rpm (参考)		db ( min)	d1b ( min)	da		r1 ( max)
代码	圆柱孔型	圆锥孔型						Cr(动)	Cor(静)	脂润滑	油润滑	db ( min)	d1b ( min)	max	min	r1 ( max)
JT-XABLQ	—	NN3005K/W33	25	47	16	0.6	41.3	25.8	30	14000	17000	29	29	43	42	0.6	0.122
	NN3006/W33	NN3006K/W33	30	55	19	1	48.5	31	37	12000	14000	35	36	50	50	1	1.193
	NN3007/W33	NN3007K/W33	35	62	20		55	39.5	50	10000	12000	40	41	57	56		0.236
	NN3008/W33	NN3008K/W33	40	68	21		61	48.7	64.6	9000	11000	45	46	63	62		0.302
	NN3009/W33	NN3009K/W33	45	75	23		67.5	57.6	78.9	8500	10000	50	51	70	69		0.393
	NN3010/W33	NN3010K/W33	50	80	23	1.1	72.5	65.4	90.6	7500	9000	55	56	75	74		0.419
	NN3011/W33	NN3011K/W33	55	90	26		81	75.7	108	6700	8000	61.5	62	83.5	83		0.63
	NN3012/W33	NN3012K/W33	60	95			86.1	77.4	114	6300	7500	66.5	67	88.5	88		0.681
	NN3013/W33	NN3013K/W33	65	100			91	81.5	124	6000	7100	71.5	72	93.5	93		0.731
	—	NN3014K/W33	70	110	30		100	98.8	151	5600	6700	76.5	77	103.5	102		1.01
	NN3015/W33	NN3015K/W33	75	115	30		105	96.5	149	5300	6300	81.5	82	108.5	107		1.11
	NN3016/W33	NN3016K/W33	80	125	34		113	123	194	4800	6000	86.5	87	118.5	115		1.48
	NN3017/W33	NN3017K/W33	85	130	34		118	126	203	4500	5600	91.5	92	123.5	120		1.55
	NN3018/W33	NN3018K/W33	90	140	37	1.5	127	143	228	4300	5000	98	99	132	129	1.5	2.01
	—	NN3019K/W33	95	145			132	154	255	4000	5000	103	104	137	134		2.09
	NN3020/W33	NN3020K/W33	100	150			137	161	274	4000	4800	108	109	142	139		2.09
	NN3021/W33	NN3021K/W33	105	160	41	2	146	201	328	3800	4500	114	115	151	148	2	2.79
	NN3022/W33	NN3022K/W33	110	170	45		155	231	380	3400	4300	119	121	161	157		3.56
	NN3024/W33	NN3024K/W33	120	180	46		165	229	241	3200	3800	129	131	171	167		3.92
	NN3026/W33	NN3026K/W33	130	200	52		182	265	457	3000	3600	139	141	191	185		5.71
	NN3028/W33	NN3028K/W33	140	210	53		192	270	477	2800	3400	149	151	201	195		6.21
	—	NN3030K/W33	150	225	56	2.1	206	335	585	2600	3000	161	162	214	209		7.53
		NN3032K/W33	160	240	60		219	375	660	2400	2800	171	172	229	222		8.59
		NN3034K/W33	170	260	67		236	450	805	2200	2600	181	183	249	239		12.2
		NN3036K/W33	180	280	74		255	565	995	2000	2400	191	193	269	258		16
		NN3038K/W33	190	290	75		265	595	1080	2000	2400	201	203	279	268		17.4
		NN3040K/W33	200	310	82		282	707	1260	1800	2200	211	214	299	285		20.8
		NN3044K/W33	220	340	90	3	310	815	1480	1700	2000	233	236	327	313	2.5	28.2
		NN3048K/W33	240	360	92	3	330	855	1660	1500	1800	253	256	347	334	2.5	31.7
		NN3052K/W33	260	400	104	4	364	1030	1920	1400	1700	276	278	384	368	3	45.8
		NN3056K/W33	280	420	106		384	1109	2150	1300	1500	296	298	404	388		49.3
		NN3060K/W33	300	460	118		418	1290	2460	1200	1400	316	319	444	422		68.6
		NN3064K/W33	320	480	121		438	1350	2670	1100	1300	336	340	464	442		76.6

1Kgf=9.81N
