直立配管弹簧型真空吸盘

图片仅供参考

直立配管弹簧型真空吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	吸盘材质	颜色	类型
JT-UVQDD	丁腈橡胶	黑色	直立配管弹簧型
JT-UVQDU	硅胶	白色	直立配管弹簧型

选型参数

选型表

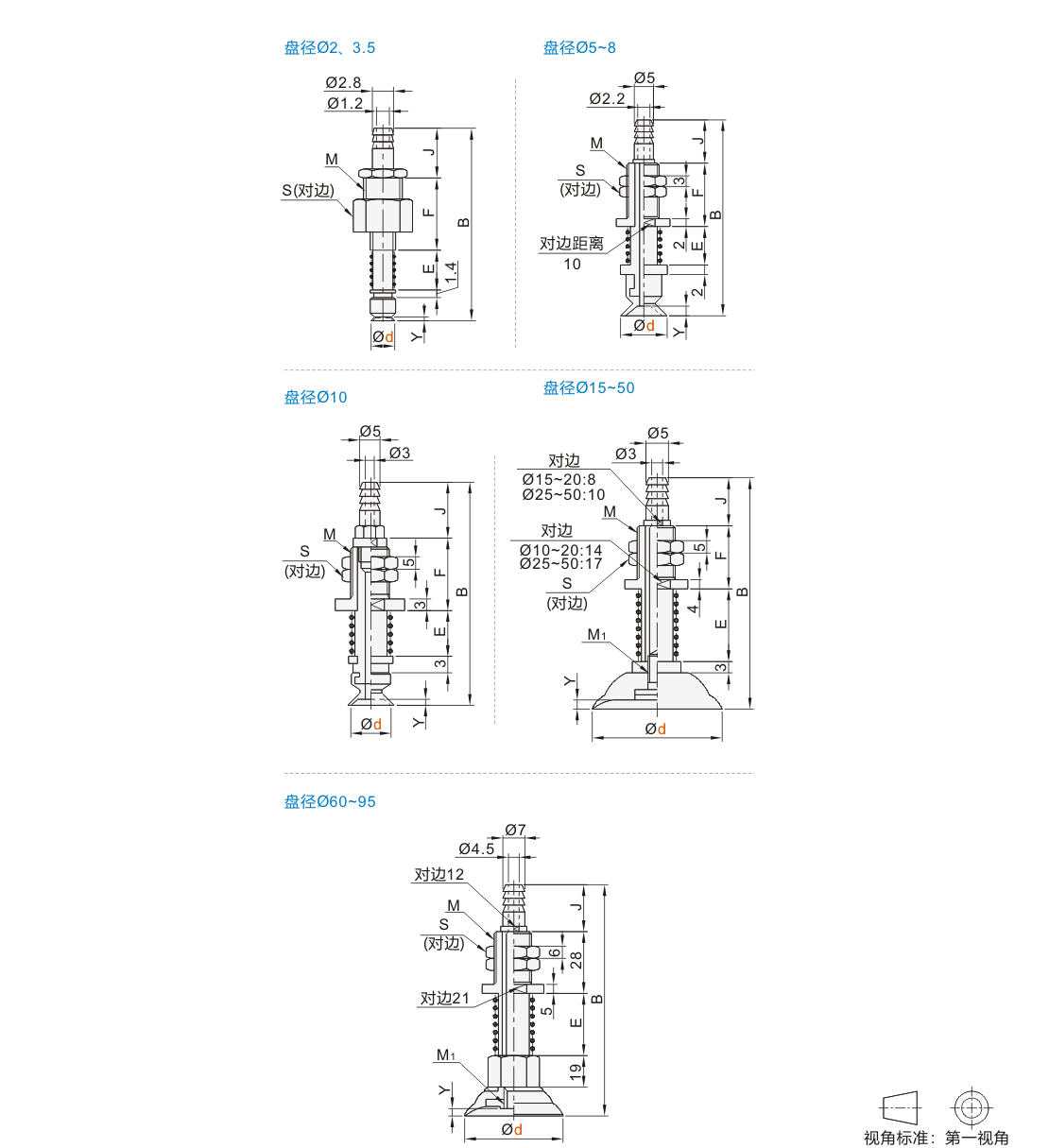

型号		行程	B	E	Y	M	M1	F	J	S
代码	盘径d	行程	B	E	Y	M	M1	F	J	S
JT-UVQDD JT-UVQDU	2	2.5	28.5	5.1	0.5	M5×0.5	—	8	10	7
	2	5	33.5	10.1
	3.5	2.5	28.5	5.1
	3.5	5	33.5	10.1
	5	3	37.5	6	0.8	M9 ×1		13		12
		10	51.5	20
		15	61.5	30
		25	81.5	50
	6	3	37.5	6
		10	51.5	20
		15	61.5	30
		25	81.5	50
	8	3	38	6	1.2
		10	52	20
		15	62	30
		25	82	50
	10	4	56.5	8	1.5	M11×1		19	19	14
		10	68.5	20					19	14
		20	88.5	40					—	—
		30	108.5	60					—	—
	15	4	54	8	1.9		M5		16	14
		10	66	20
		20	86	40
		30	106	60
	20	4	56	8	2.3
		10	68	20
		20	88	40
		30	108	60
	25	6	71	13	3.0	M14×1.5	M6	24	17	17
		15	88	30
		30	118	60
		50	158	100	2.0
	30	6	69	13
		15	86	30
		30	116	60
		50	156	100
	35	6	71	13
		15	88	30	3.0
		30	118	60
		50	158	100
	40	6	71	13	3.5
		15	88	30
		30	118	60
		50	158	100
	50	6	72	13	4.0
		15	89	30
		30	119	60
		50	159	100
	60	10	110.5	20	5.0	M16 ×1.5	M10×1.25	28	—	21
		30	150.5	60
		50	190.5	100
		70	230.5	140
	80	10	112.5	20	6.0
		30	152.5	60
		50	192.5	100
		70	232.5	140
	95	10	113	20
		30	153	60
		50	193	100
		70	233	140
