重载止动气缸

选型表

当选择无磁性开关时，无需选择磁性开关线长。

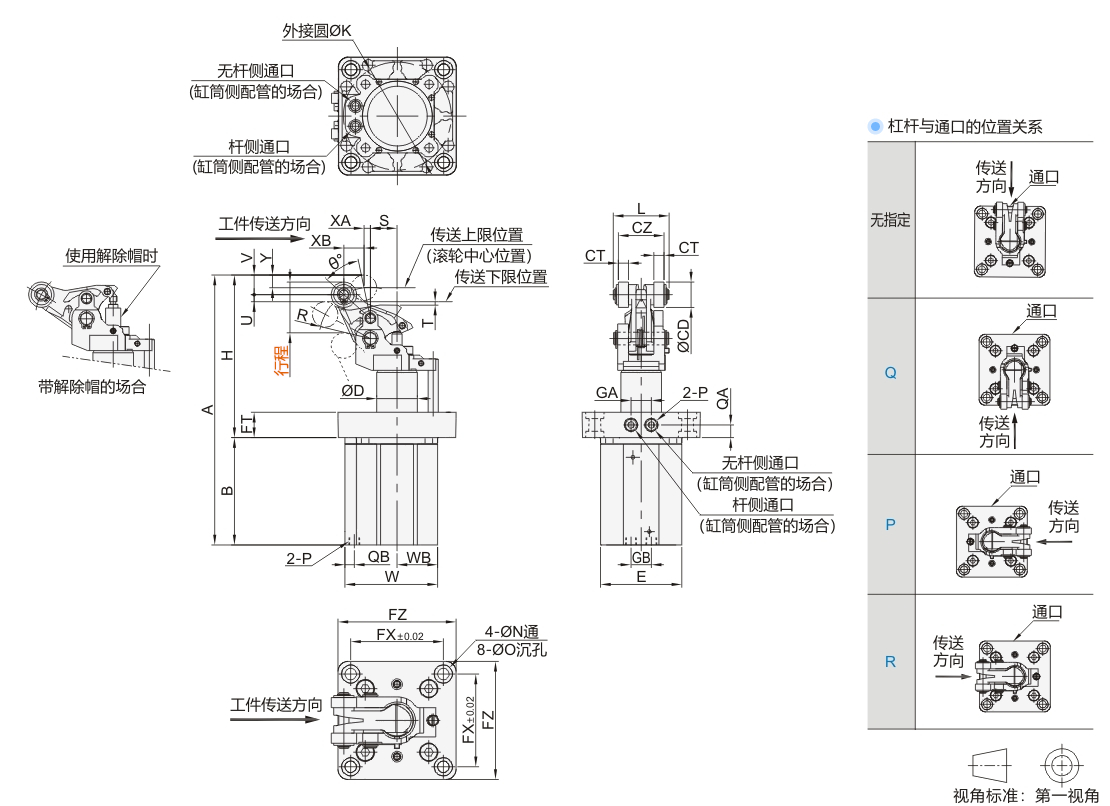

尺寸表

外接圆ØK表示缸筒各角部的外接圆的直径。       安装孔径请设计为ØK+1

从杠杆侧安装时，请注意杠杆和安装基座是否存在相互干涉，为此，请将安装基座的板厚控制在下述尺寸之内
 （缸径50：10mm，缸径63，15mm， 缸径80，18mm)。

传送带的高度推荐范围为图示传送带下限位置至上限位置（U尺寸）之间。
