短节距输送链条带附件单侧型/双侧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	系列	ISO链号	节距(P)	附件	材质
JT-KGESD	带附件单侧型短节距输送链条	40系列	08A	12.7	全链节带附件	钢
JT-KGEOD	带附件双侧型短节距输送链条	40系列	08A	12.7	全链节带附件	钢
JT-KGESU	带附件单侧型短节距输送链条	40系列	08A	12.7	每2节带附件	钢
JT-KGEOU	带附件双侧型短节距输送链条	40系列	08A	12.7	每2节带附件	钢
JT-KGESQ	带附件单侧型短节距输送链条	40系列	08A	12.7	每2节带附件	不锈钢
JT-KGEOQ	带附件双侧型短节距输送链条	40系列	08A	12.7	每2节带附件	不锈钢
JT-KGESF	带附件单侧型短节距输送链条	40系列	08A	12.7	每4节带附件	钢
JT-KGEOF	带附件双侧型短节距输送链条	40系列	08A	12.7	每4节带附件	钢
JT-KGEDD	带附件单侧型短节距输送链条	50系列	10A	15.875	全链节带附件	钢
JT-KGEXD	带附件双侧型短节距输送链条	50系列	10A	15.875	全链节带附件	钢
JT-KGEDU	带附件单侧型短节距输送链条	50系列	10A	15.875	每2节带附件	钢
JT-KGEXU	带附件双侧型短节距输送链条	50系列	10A	15.875	每2节带附件	钢
JT-KGEDQ	带附件单侧型短节距输送链条	50系列	10A	15.875	每2节带附件	不锈钢
JT-KGEXQ	带附件双侧型短节距输送链条	50系列	10A	15.875	每2节带附件	不锈钢
JT-KGEDF	带附件单侧型短节距输送链条	50系列	10A	15.875	每4节带附件	钢
JT-KGEXF	带附件双侧型短节距输送链条	50系列	10A	15.875	每4节带附件	钢
JT-KGEUD	带附件单侧型短节距输送链条	60系列	12A	19.05	全链节带附件	钢
JT-KGELD	带附件双侧型短节距输送链条	60系列	12A	19.05	全链节带附件	钢
JT-KGEUU	带附件单侧型短节距输送链条	60系列	12A	19.05	每2节带附件	钢
JT-KGELU	带附件双侧型短节距输送链条	60系列	12A	19.05	每2节带附件	钢
JT-KGEUQ	带附件单侧型短节距输送链条	60系列	12A	19.05	每2节带附件	不锈钢
JT-KGELQ	带附件双侧型短节距输送链条	60系列	12A	19.05	每2节带附件	不锈钢
JT-KGEUF	带附件单侧型短节距输送链条	60系列	12A	19.05	每4节带附件	钢
JT-KGELF	带附件双侧型短节距输送链条	60系列	12A	19.05	每4节带附件	钢
JT-KGEQD	带附件单侧型短节距输送链条	80系列	16A	25.4	全链节带附件	钢
JT-KGEMD	带附件双侧型短节距输送链条	80系列	16A	25.4	全链节带附件	钢
JT-KGEQU	带附件单侧型短节距输送链条	80系列	16A	25.4	每2节带附件	钢
JT-KGEMU	带附件双侧型短节距输送链条	80系列	16A	25.4	每2节带附件	钢
JT-KGEQF	带附件单侧型短节距输送链条	80系列	16A	25.4	每4节带附件	钢
JT-KGEMF	带附件双侧型短节距输送链条	80系列	16A	25.4	每4节带附件	钢

全链节带附件型，以及每2节带附件型，其总节数应为2的倍数；每4节带附件型，其总节数应为4的倍数。
由于工艺以及不同批次原因，附件尺寸有一定公差，仅作为传送用途，请勿用于精准定位。详情参考GB/T 1243-2024。
※ 最末的链节可作为附带的接头链节。

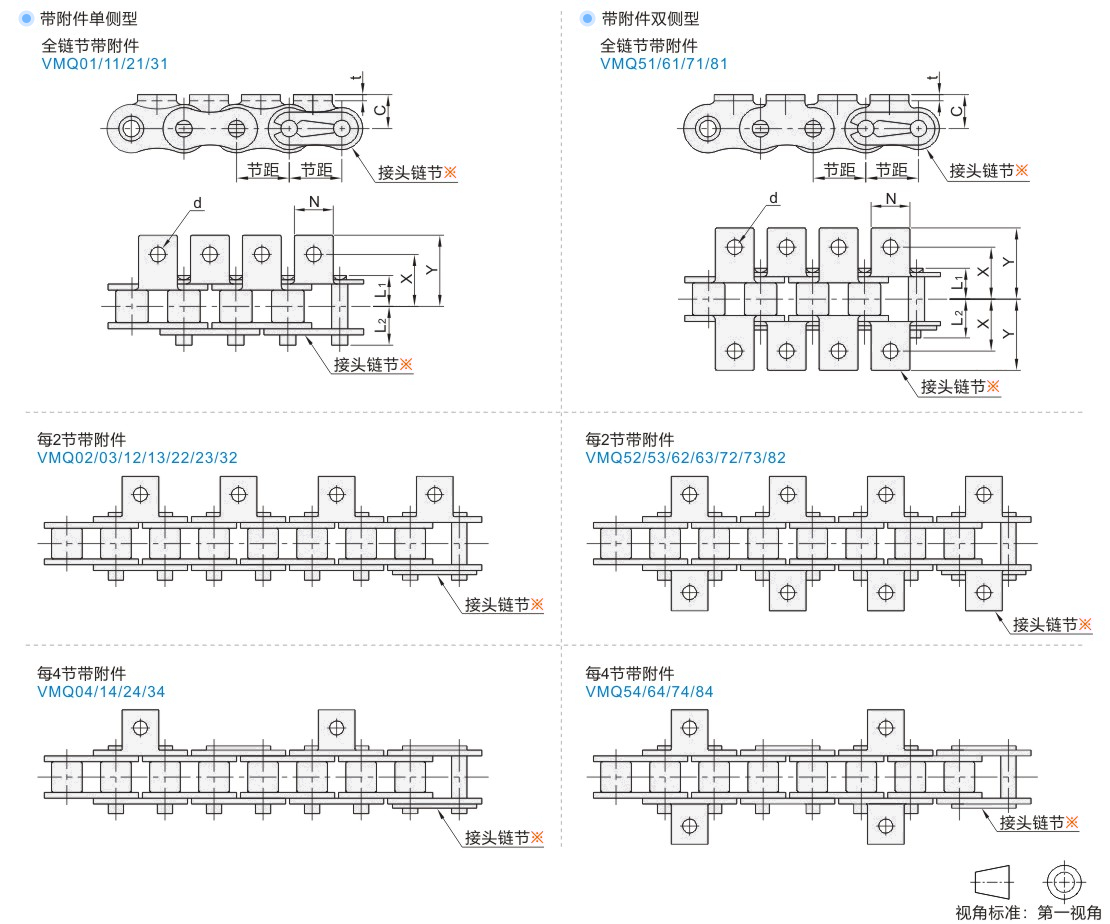

选型参数

选型表

型号		节数	销		板	附件					容许最大张力 KN( kgf)
代码	规格	节数	L1	L2	t	C	X	Y	N	d(min)	容许最大张力 KN( kgf)
40系列 JT-KGESD JT-KGESU JT-KGESQ JT-KGESF JT-KGEOD JT-KGEOU JT-KGEOQ JT-KGEOF	40	4~	8.JT-VMPSLCSFZMPNZFZ	9.48	1.5	7.9	12.7	17.4	9.5	3.6	2.75(280)
50系列 JT-KGEDD JT-KGEDU JT-KGEDQ JT-KGEDF JT-KGEXD JT-KGEXU JT-KGEXQ JT-KGEXF	50		10.17	11.63	2	10.3	15.9	22.3	12.7	5.5	4.41(450)
60系列 JT-KGEUD JT-KGEUU JT-KGEUQ JT-KGEUF JT-KGELD JT-KGELU JT-KGELQ JT-KGELF	60		12.7	14.2	2.4	11.9	19.05	27.2	15.9	5.5	6.28(640)
80系列 JT-KGEQD JT-KGEQU JT-KGEQF JT-KGEMD JT-KGEMU JT-KGEMF	80		16.15	19.25	3.2	15.9	25.4	35.2	19.1	6.8	10.69(1090)

暂未上传文档资料
