安装部直径D(mm) *

定位部直径P(mm) *

安装部长度L(mm) *

2~22/1

定位部长度B(mm) *

3~20/0.1

定位销外螺纹型无肩圆型

图片仅供参考

定位销外螺纹型无肩圆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RSLSD	P尺寸选择型	SKS3	淬火硬度53~58HRC	—	外螺纹型
JT-RSLUD	P. L . B尺寸指定型	SKS3	淬火硬度53~58HRC	—	外螺纹型
JT-RSLSU	P尺寸选择型	SKS3	淬火硬度53~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型
JT-RSLUU	P. L . B尺寸指定型	SKS3	淬火硬度53~58HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型
JT-RSLSQ	P尺寸选择型	SKS3	—	—	外螺纹型
JT-RSLUQ	P. L . B尺寸指定型	SKS3	—	—	外螺纹型
JT-RSLSX	P尺寸选择型	SUS304	—	—	外螺纹型
JT-RSLUX	P. L . B尺寸指定型	SUS304	—	—	外螺纹型
JT-RSLDD	P尺寸选择型	SUS440C	淬火硬度48~53HRC	—	外螺纹型
JT-RSLQD	P. L . B尺寸指定型	SUS440C	淬火硬度48~53HRC	—	外螺纹型
JT-RSLDO	P尺寸选择型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型
JT-RSLQO	P. L . B尺寸指定型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型

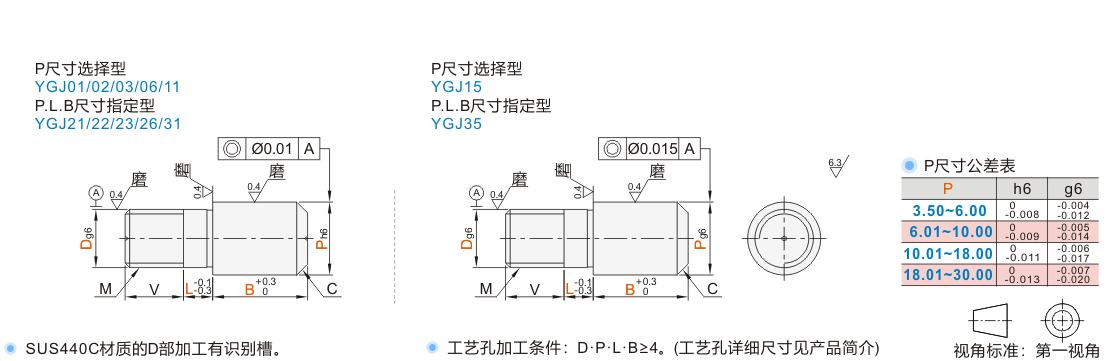

选型参数

P尺寸选择型

型号																P													L			B				C			M			V
代码									Dg6							P													L			B				C			M			V
JT-RSLSD JT-RSLSX JT-RSLSU JT-RSLDD JT-RSLSQ JT-RSLDO									3				-0.002 -0.008			4 5 6													2			3				0.5			M3			4.5
									4				-0.004 -0.012			5 6 8													2			4				1			M4			6
									5							6 8 9													3			4							M5			7.5
									6							8 9 10													3			5							M6			9
									8				-0.005 -0.014			9 10 12 13													5			6				1.5			M8			12

P.L.B尺寸指定型

型号																最小单位0.01							最小单位1						最小单位0.1							C			M			V
代码									Dg6							P							L						B							C			M			V
JT-RSLUD JT-RSLUU JT-RSLUQ JT-RSLUX JT-RSLQD JT-RSLQO									3				-0.002 -0.008			3.50~6.00							2~8						3.0~10.0							0.5			M3			4.5
									4				-0.004 -0.012			4.50~7.00							2~10						4.0~10.0							1			M4			6
									5							5.50~8.00							3~12						4.0~10.0										M5			7.5
									6							6.50~10.00							3~12						4.0~12.0										M6			9
									8				-0.005 -0.014			9.50~13.00							5~12						4.0~15.0							1.5			M8			12
									10				-0.005 -0.014			11.00~15.00							5~17						6.0~20.0							2			M10			15
									12				-0.006 -0.017			13.00~16.00							8~17						6.0~20.0							2			M12			18
									16				-0.006 -0.017			17.00~25.00							8~22						7.0~20.0							3			M16			24
									20				-0.007 -0.020			22.00~30.00							10~22						10.0~20.0							3			M20			30

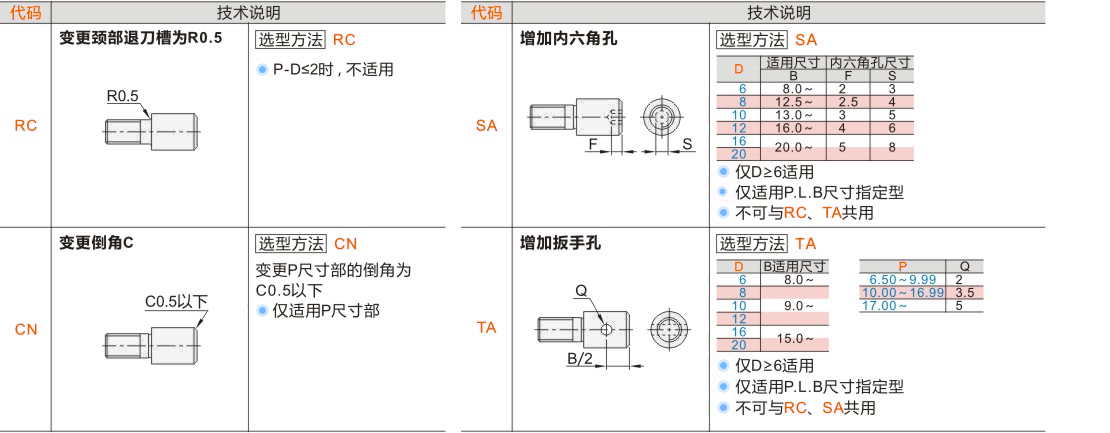

可选加工参数
