双节距小滚子输送链轮

图片仅供参考

双节距小滚子输送链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

链轮

代码	系列	材质	热处理	表面处理	类型
VLM01	2040系列	S45C	齿顶高频	发黑	双节距小滚子输送链轮
VLM11	2050系列	S45C	齿顶高频	发黑	双节距小滚子输送链轮
VLM21	2060系列	S45C	齿顶高频	发黑	双节距小滚子输送链轮

链条

代码	类型	系列	节距(P)	材质
VMM01	双节距小滚子输送链条	2040	25.4	钢
VMM11		2050	31.75
VMM21		2060	38.1

双节距小滚子全扣接头

代码	类型	材质
JT-KGKDO	双节距小滚子全扣接头	钢

键槽/螺孔尺寸

D				键槽 b×t1			M
20				6×2.8			6
25·30				8×3.3			8
35				10×3.3			8
40				12×3.3			8

选型参数

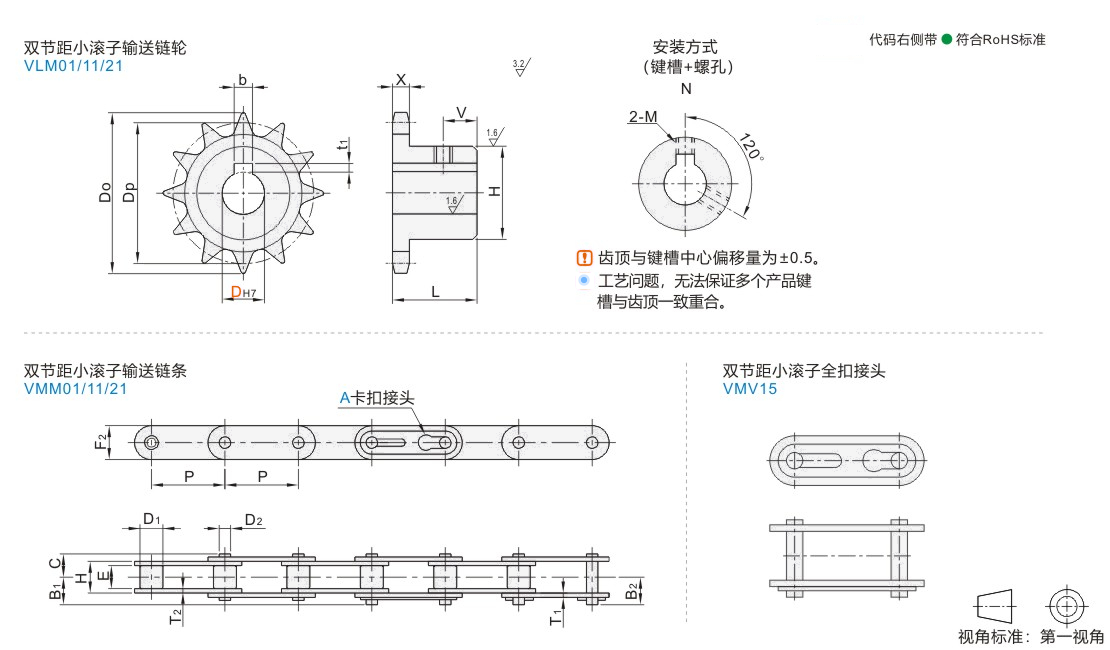

双节距小滚子输送链轮

型号		轴孔径	作用齿数	外径	分度圆直径	轮毂		V	X
代码	齿数	DH7	作用齿数	Do	Dp	H	L	V	X
2040系列 JT-KIGSD-2040	19	20 25 30 35 40	9 1/2	84	78.23	60	25	7	7.2
	21	20 25 30 35 40	10 1/2	92	86.17	69
	23	20 25 30 35 40	11 1/2	100	94.15	77
	25	20 25 30 35 40	12 1/2	108	102.14	63
2050系列 JT-KIGDD-2050	19	20 25 30 35	9 1/2	105	97.78	73	28	8	8.7
	21	20 25 30 35	10 1/2	115	107.72
	23	20 25 30 35	11 1/2	125	117.68
	25	25 30 35	12 1/2	135	127.67
2060系列 JT-KIGUD-2060	19	25 30 35 40	9 1/2	126	117.34	83	40	12	11.7
	21	25 30 35 40	10 1/2	138	129.26	83	40
	23	25 30 35 40	11 1/2	150	141.22	80	45
	25	25 30 35 40	12 1/2	162	153.2	80	45

“键槽尺寸可选加工”见链轮/链条产品简介。

双节距小滚子输送链条

型号		接头形式	内节内高	滚子	销轴				链节
代码	节数	接头形式	E	D1	C	B1	B2	D2	T1	T2	H	F2
2040系列 JT-KGGSD-2040	4~	A(卡扣)	7.92	7.92	8.16	9.36	10.56	3.98	1.49	1.49	11.17	12.06
2050系列 JT-KGGDD-2050			9.52	10.16	10.15	11.55	12.32	5.09	2.01	2.01	13.84	15.08
2060系列 JT-KGGUD-2060			12.7	11.91	12.63	14.00	15.43	5.96	2.38	2.38	17.75	18.09

双节距小滚子全扣接头

型号		节距
代码	系列	节距
JT-KGKDO	2040	25.4
	2050	31.75
	2060	38.1
