圆形支柱 两端外螺纹
图片仅供参考
收藏 分享

圆形支柱 两端外螺纹

产品属性： 结构类型 单件 轴端形状 两端外螺纹形 轴身加工 轴身不加工 支柱形状 圆形支柱 种类筛选 支柱
产品型号： 请点击左侧选项进行选型
代码材质表面处理类型
JT-PBQFDSS400—螺纹长度
指定型 ● 标准型
JT-PBQFUSS400发黑螺纹长度
指定型 ● 标准型
JT-PBQFQSS400无电解镀镍螺纹长度
指定型 ● 标准型
JT-PBQFXSUS304—螺纹长度
指定型 ● 标准型


L 公差
15~300±0.2
300.5~600 ±0.3
600.5~1020±0.4

Q235材质的产品出货时带有防锈油。

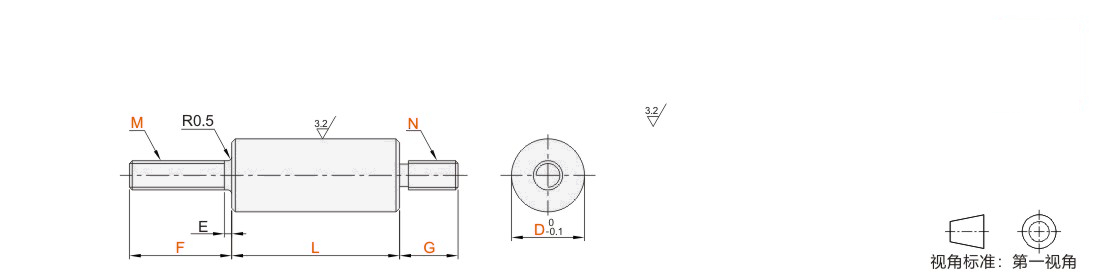

选型参数

 选型表

型号最小单位0.5 M
N
E
代码DLFG
JT-PBQFD
JT-PBQFU
JT-PBQFQ
JT-PBQFX
515.0~60.05 .0~25.05.0~25.0 2.6 3 2.6 31.0
65 .0~30.05.0~30.0 3 4 3 4
820.0~160.08.0~40.08.0~40.0 4 5 4 51.6
1020.0~360.08.0~45.08.0~45.0 4 5 6 4 5 62.0
1225.0~420.010.0~55.010.0~55.0 5 6 8 5 6 82.5
1530.0~520.012 .0~60.012.0~60.0 6 8 10 6 8 103.0
2040.0~520.015.0~75.015.0~75.0 6 8 10 12 6 8 10 123.5
2555.0~620.020.0~80.020.0~80.0 6 8 10 12 16 6 8 10 12 164.0
3065.0~720.025.0~90.025.0~90.0 6 8 10 12 16 20 6 8 10 12 16 205.0
3580.0~820.030.0~100.030.0~100.0 8 10 12 16 20 24 8 10 12 16 20 246.0
4080.0~920.035.0~110.035.0~110.0 10 12 16 20 24 10 12 16 20 24
5080.0~1020.040.0~120.040.0~120.0 12 16 20 24 12 16 20 24

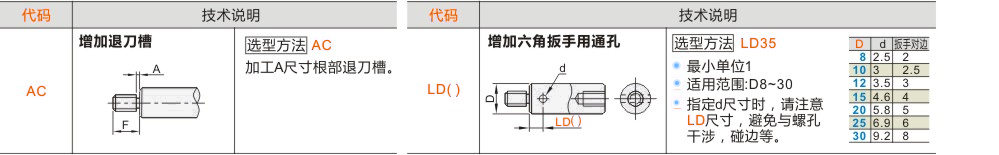

可选加工参数
