十字环联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	附件	类型
JT-NXKSD	不锈钢	铝青铜	内六角圆柱头螺钉	螺钉夹紧型

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

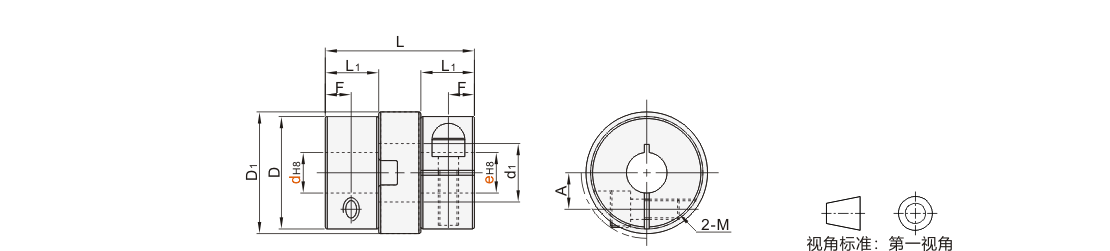

尺寸性能表

型号		D	D1	d1	L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	规格	D	D1	d1	L	L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NXKSD	15	14.5	15	7.2	18.4	6.6	4.5	3.2	M2.5	1.0	3	1.5	0.5	±0.1	800	8000	6×10⁻⁷	17
	17	16.8	17.5	8.2	24.4	9	5	4	M3	1.8	5				1000	8000	1.2×10^⁻⁶	30
	20	20	21	9	27.2	10	7	4.5	M3	1.8	7				2200	7000	3×10⁻⁶	48
	26	26	27	12	30.4	11.5	8.4	5	M4	3.0	10		0.8	±0.2	4000	6000	1×10⁻⁵	90
	30	30	31	14	33	12	9	6	M4	4.5	30		1	±0.3	5500	5000	2.5×10^⁻⁵	120
	34	34	35	14	34	13	11	6	M5	8.0	32			±0.2	8000	5000	4×10^⁻⁵	172
	38	38	41	17	39.5	15	13.7	7	M5	8.0	50			±0.3	11000	4000	1×10⁻⁴	246

惯性力矩和重量按最大孔径计算。

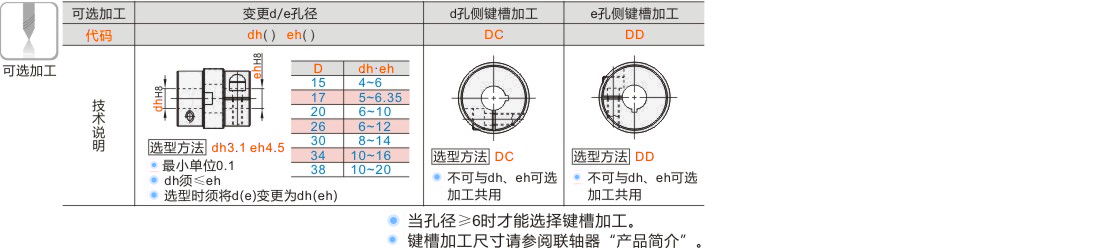

可选加工参数

暂未上传文档资料

十字环联轴器 螺钉夹紧型
