平行开闭型气动夹爪

图片仅供参考

平行开闭型气动夹爪

产品属性：

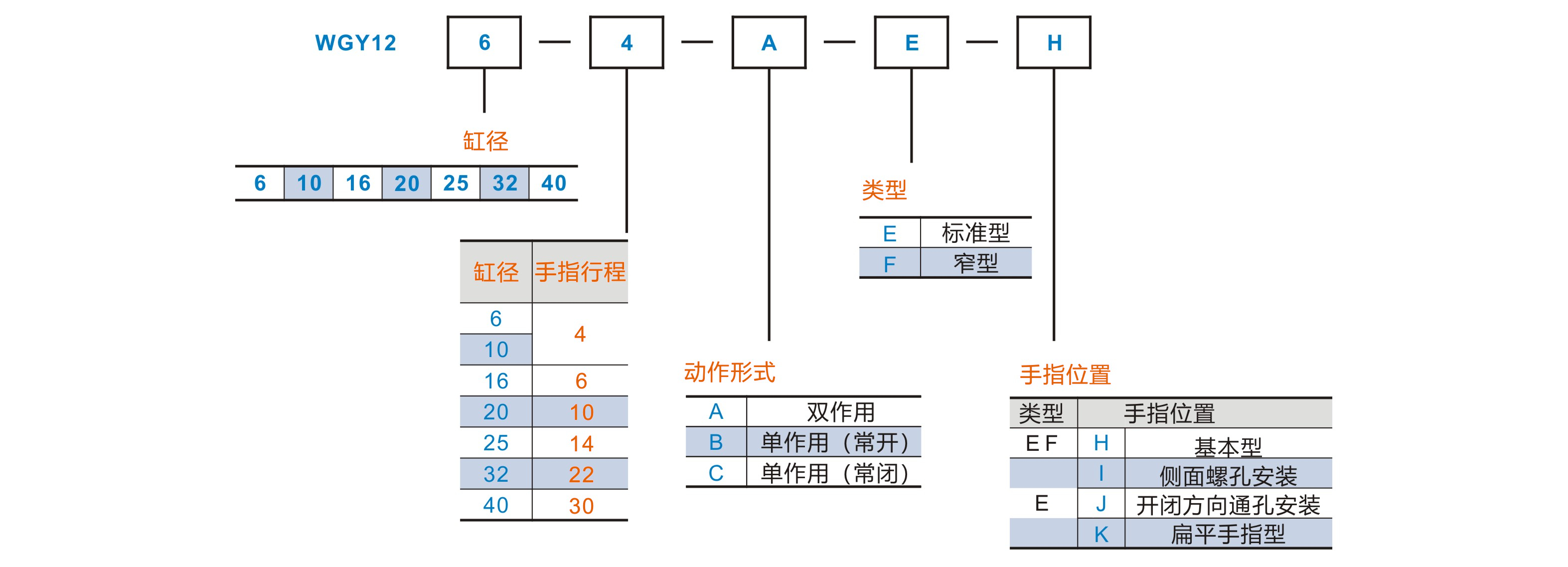

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径(mm)	动作形式	使用流体	保证耐压力	最高使用压力	最低使用压力	环境及流体温度	给油	使用活塞速度	缓冲
6	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
10	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
16	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
20	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
25	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
32	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲
40	双作用/单作用	空气	1.05MPa	0.7MPa	双作用0.2MPa/单作用0.35MPa	无磁性开关：-10~60℃(未冻结时)	不需要	50~500mm/s	垫缓冲

行程长度误差不含缓冲垫引起的变化量。
窄型仅适用于缸径10/16/20/25的双作用基本型。
单作用仅有标准型且手指位置只有基本型。

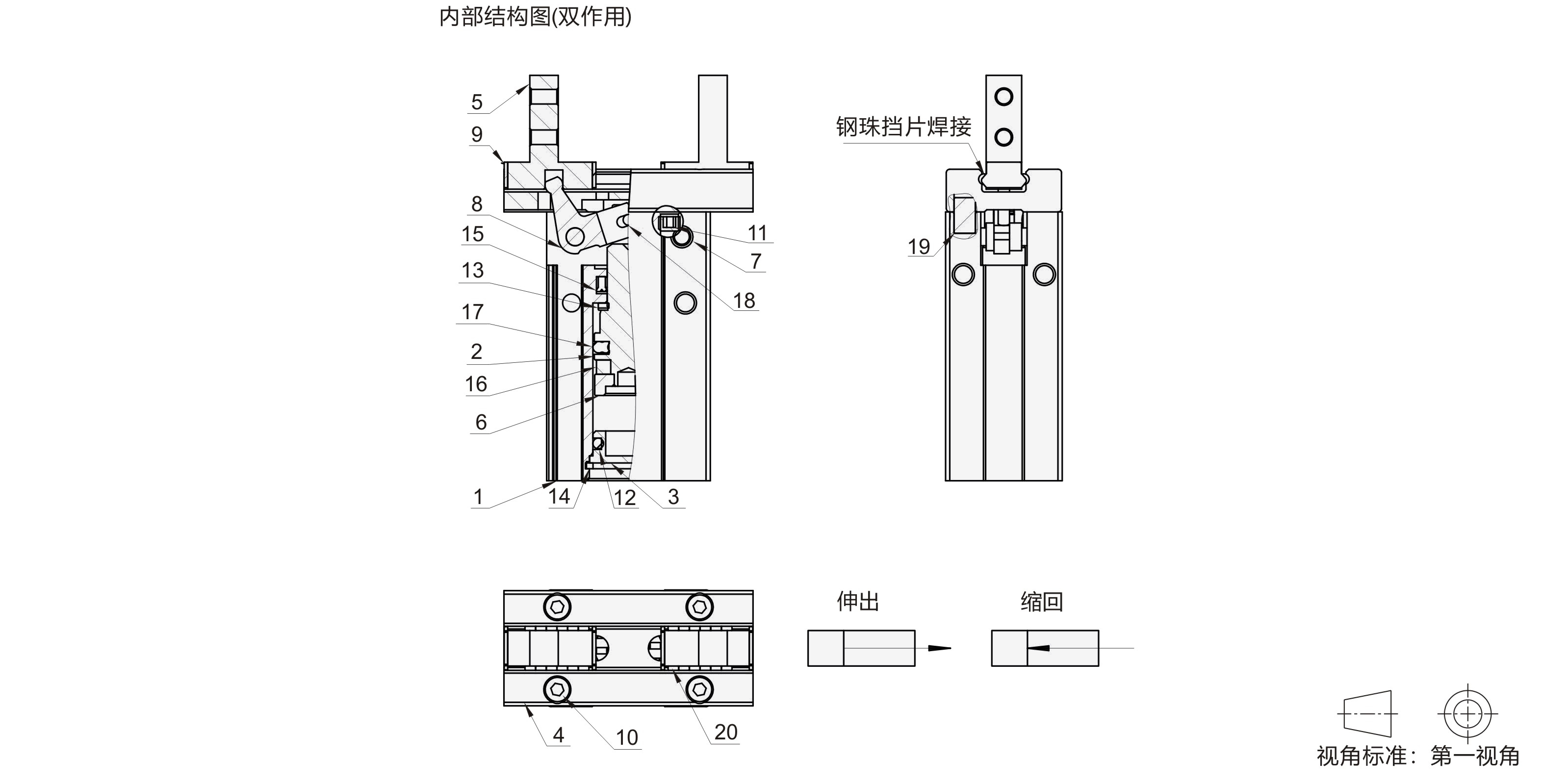

主要零件及材质表(双作用)

序号	名称	材质
1	缸体	6061铝合金
2	活塞体	不锈钢303
3	后盖	6061铝合金
4	导轨	20CrMo
5	标准型手指	4Cr13
6	磁环座	6061铝合金
7	销钉	3Cr13
8	拨叉	粉末冶金
9	钢珠挡片	201不锈钢
10	内六角螺丝	普通碳钢
11	堵头螺丝(平头)	普通碳钢
12	O型圈	丁腈橡胶
13	环形缓冲垫	牛筋
14	卡簧	弹簧钢
15	平面防尘	丁腈橡胶
16	强磁环	烧结铷铁硼
17	双O型	丁腈橡胶
18	销钉	普通碳钢
19	销钉	普通碳钢
20	钢珠	合金钢

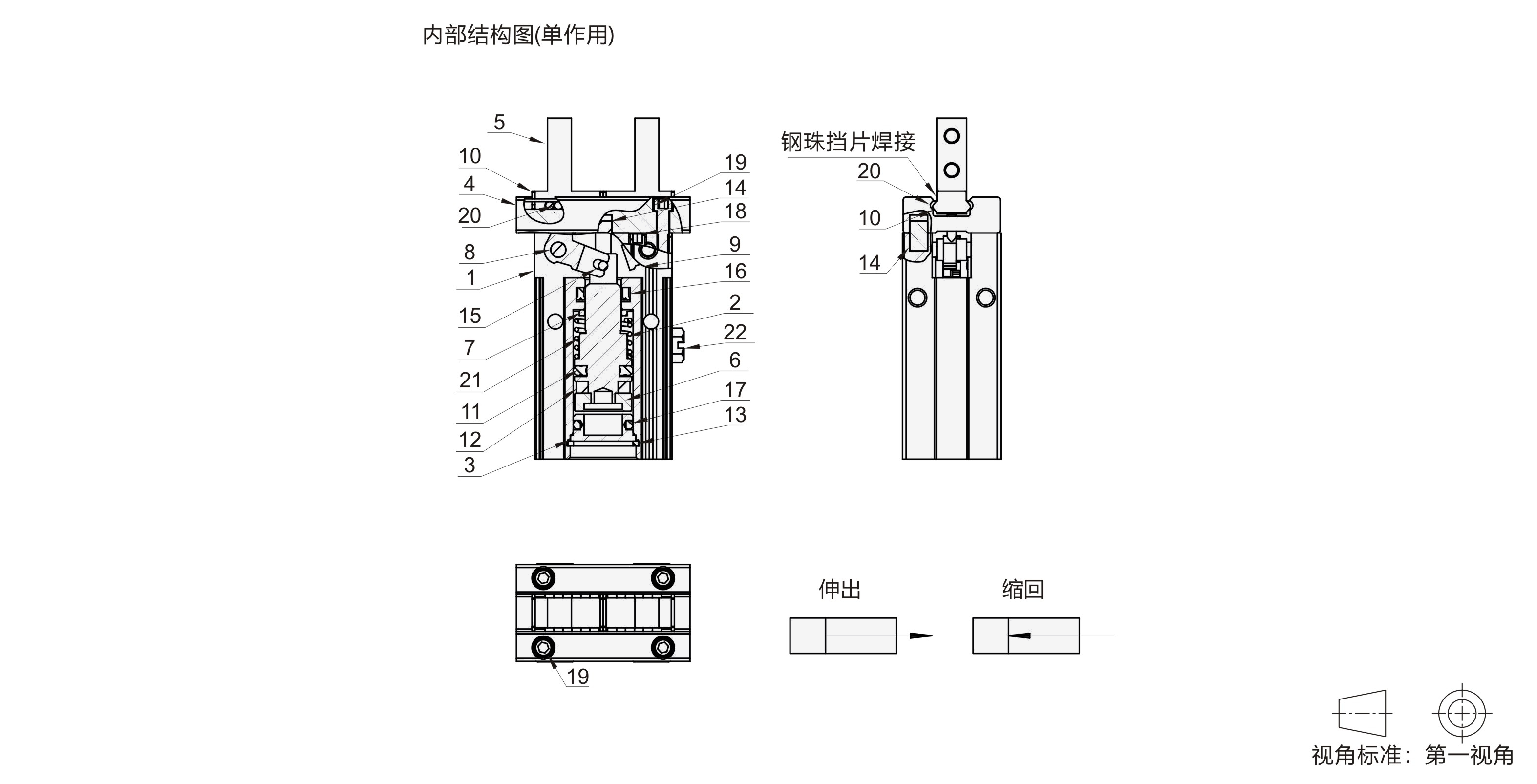

主要零件及材质表(单作用)

序号	名称	材质
1	缸体	6061铝合金
2	活塞体	不锈钢303
3	后盖	6061铝合金
4	导轨	20CrMo
5	标准型手指	4Cr13
6	磁环座	6061铝合金
7	尼龙套	尼龙
8	销钉	3Cr13
9	拨叉	粉末冶金
10	钢珠挡片	201不锈钢
11	双O型	丁腈橡胶
12	强磁环	烧结钕铁硼
13	卡簧	弹簧钢
14	销钉	普通碳钢
15	销钉	普通碳钢
16	平面防尘	丁腈橡胶
17	O型圈	丁腈橡胶
18	堵头螺丝(平头)	普通碳钢
19	内六角螺丝	普通碳钢
20	钢珠	合金钢
21	弹簧	普通碳钢
22	排气螺塞	普通碳钢

理论输出力表(N)

动作方式		缸径（mm）	1个手指夹持力的有效值(N)		开闭行程（mm）
			1个手指夹持力的有效值(N)			外径夹持力	内径夹持力
			双作用			6	3.3	6.1	4
10	11	17							4
16	34	45			6
20	42	66			10
25	65	104			14
32	158	193			22
40	254	318			30
单作用	常开	6	1.9	—	4
		10	7.1		4
		16	27		6
		20	33		10
		25	45		14
		32	131		22
		40	217		30
	常闭	6	—	3.7	4
		10		13	4
		16		38	6
		20		57	10
		25		83	14
		32		161	22
		40		267	30

缸径6配套推荐购买磁性开关型号：WHS13

缸径10配套推荐购买磁性开关型号：WHS23

缸径16/20/25/32/40配套推荐购买磁性开关型号：WHS23/WHS13

所有缸径默认都带有磁环。

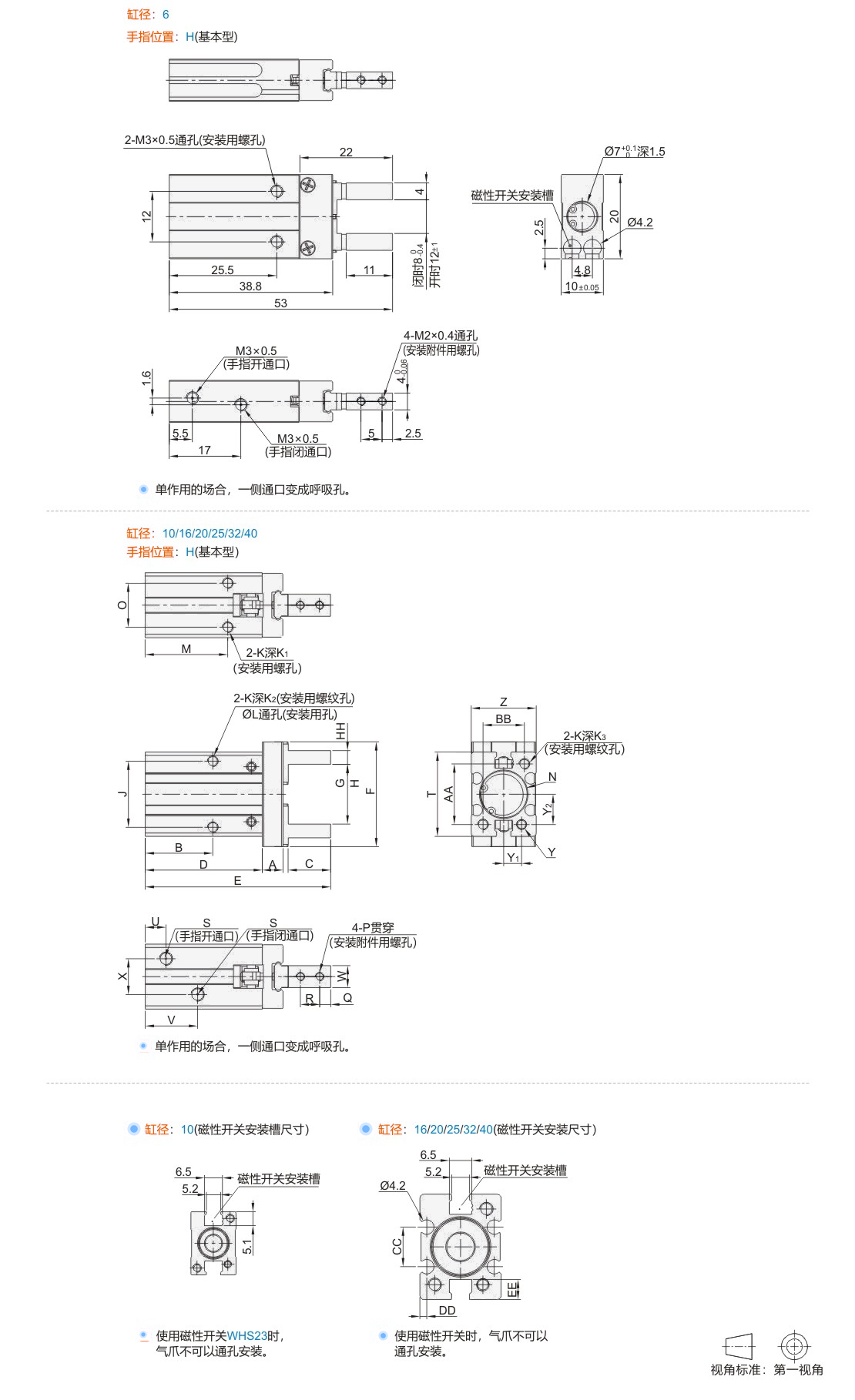

缸径	A	B	C	D	E	F	G		H		HH	J	K	K1	K2	K3	ØL	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	Y1	Y2	AA	BB	CC	DD	EE
缸径	A	B	C	D	E	F	标准型	窄型	标准型	窄型	HH	J	K	K1	K2	K3	ØL	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	Y1	Y2	AA	BB	CC	DD	EE
10	6	23	12	37.8	57	29	15.2	9.7	11.2	5.7	4	16	M3×0.5	6	5.5	6	2.6	27	Ø11H9深2	11.4	M2.5×0.45	3	5.7	M3×0.5	23	9	19	5	11	Ø2H9深3	16.4	5.2	7.6	18	12	—	—	—
16	7.5	24	15	42.5	67.3	38	20.9	12.6	14.9	6.6	5	24	M4×0.7	4.5	8	8	3.4	30	Ø17H9深2	16	M3×0.5	4	7	M5×0.8	30.6	7.5	19	8	13	Ø3H9深3	23.6	6.5	11	22	15	11.6	2.1	5.8
20	9.5	29	20	52.8	84.8	50	26.3	17.2	16.3	7.2	8	30	M5×0.8	8	10	10	4.3	35	Ø21H9深3	18.6	M4×0.7	5	9		42	10	23	10	15	Ø4H9深4	27.6	7.5	16.8	32	18	14	2.1	9
25	11	30	25	63.6	103	63	33.3	22.8	19.3	8.8	10	36	M6×1	10	12	12	5.1	36.5	Ø26H9深3.5	22	M5×0.8	6	12		52	10.7	23.5	12	20	Ø4H9深4	33.6	10	21.8	40	22	19	3.5	11.5
32	12	40	29	67	113	97	48	—	26	—	12	46	M6×1	10	13	13	5.1	48	Ø34H9深4	26	M6×1	7	14		60	11	31	15	24	Ø5H9深5	40	12	23	46	26	24	3.3	11.5
40	15	49	36	83	139	119	60	—	30	—	14	56	M8×1.25	13	16	17	6.6	58	Ø42H9深4	32	M8×1.25	9	17		72	12	38	18	28	Ø5H9深5	48	14	29	56	32	29.4	3.7	13

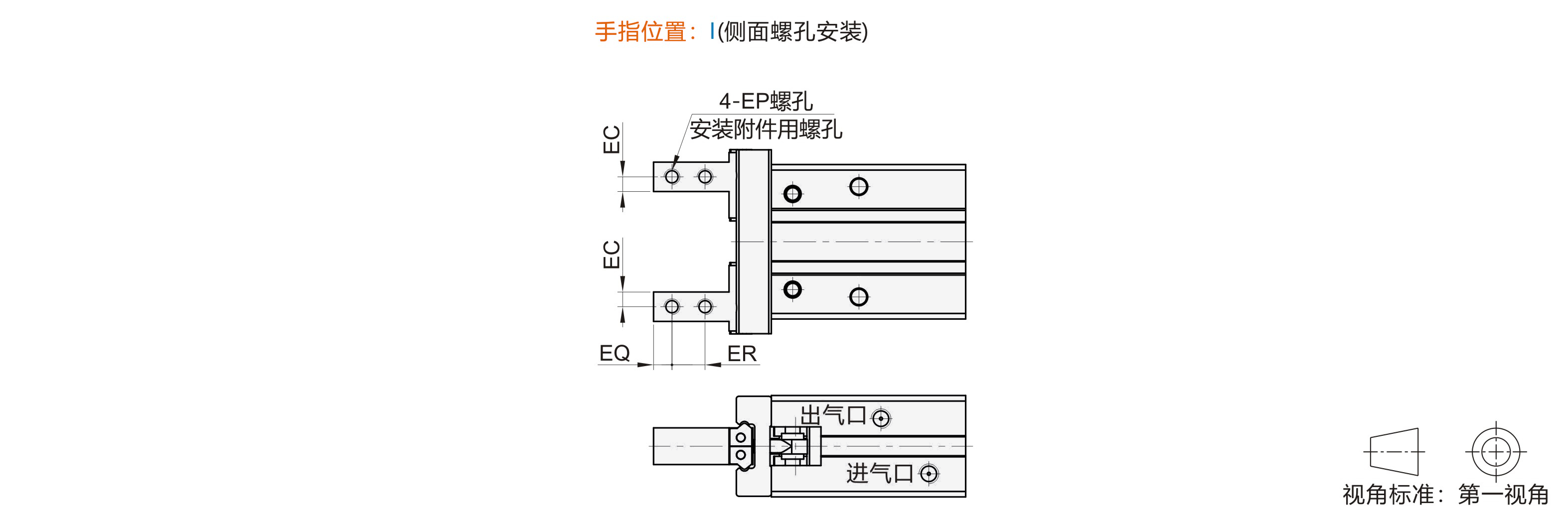

1.

缸径	EQ	ER	EC	EP
6	2.5	5	2	M2×0.4
10	3	5.7	2	M2.5×0.45
16	4	7	2.5	M3×0.5
20	5	9	4	M4×0.7
25	6	12	5	M5×0.8
32	7	14	6	M6×1
40	9	17	7	M8×1.25

2.

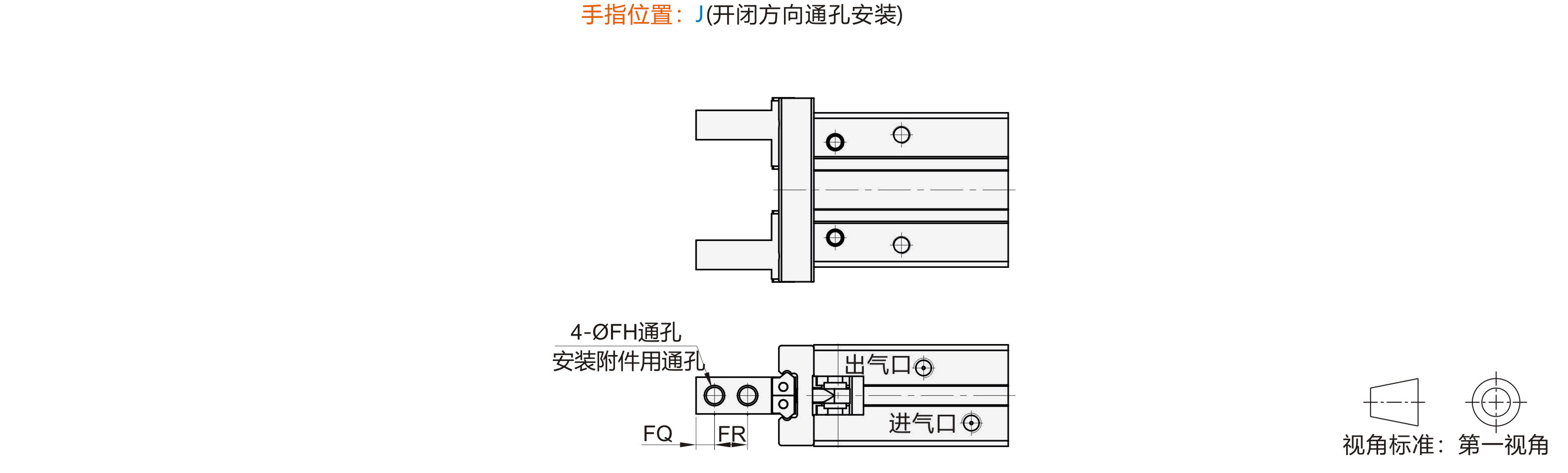

缸径	FQ	FR	FH
6	2.5	5	2.4
10	3	5.7	2.9
16	4	7	3.4
20	5	9	4.5
25	6	12	5.5
32	7	14	6.6
40	9	17	9

3.

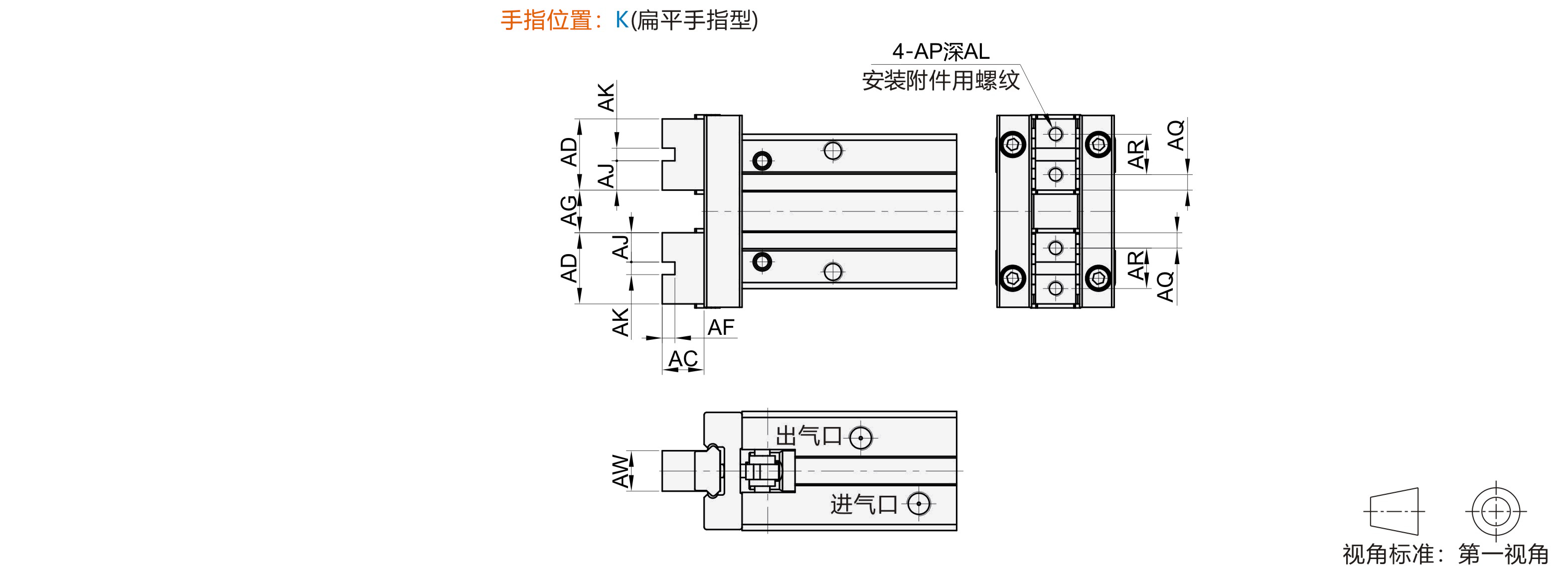

缸径	AQ	AR	AC	AD	AF	AG		AJ	AK	AP	AL	AW
缸径	AQ	AR	AC	AD	AF	开	闭	AJ	AK	AP	AL	AW
6	2	3.5	7.2	7.5	—	5	1	—	—	M2×0.4	3	4
10	2.45	6	5.2	10.9	2	5.4	1.4	4.45	2H9	M2.5×0.45	5	5
16	3.05	8	8.3	14.1	2.5	7.4	1.4	5.8	2.5H9	M3×0.5	6	8
20	3.95	10	11	17.9	3	12	1.6	7.45	3H9	M4×0.7	8	10
25	4.9	12	13	21.8	4	16	2	8.9	4H9	M5×0.8	10	12
32	7.3	20	18	34.6	5	25	3	14.8	5H9	M6×1	12	15
40	8.7	24	22	41.4	6	33	3	17.7	6H9	M8×1.25	16	18
