快插式T型三通接头

图片仅供参考

快插式T型三通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 压帽部	表面处理	类型
JT-TWPDQ	黄铜+PBT	黄铜	POM	酸洗	外螺纹 ● T型三通接头
JT-TWPDF	黄铜+PBT	黄铜	POM	酸洗	外螺纹 ● Y型三通接头

选型参数

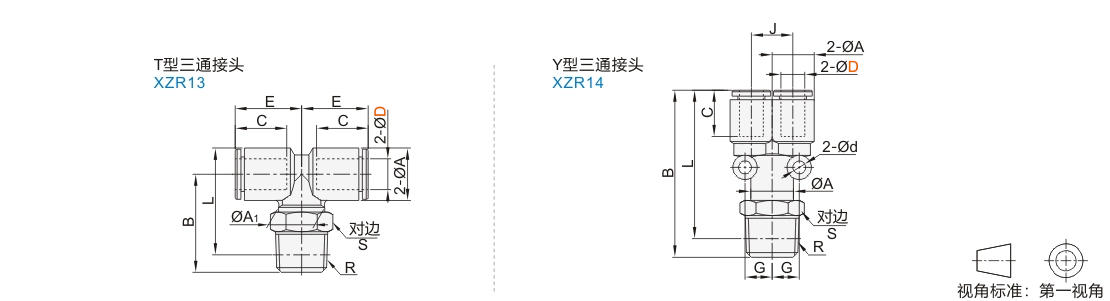

T型三通接头

型号		公称型号	R	S	ØA	ØA1	E	B	L※	C
代码	D	公称型号	R	S	ØA	ØA1	E	B	L※	C
JT-TWPDQ	4	M5	M5	7	8.2	7	JT-VMPDOCSUZMPNZFZ.4	14.8	JT-VMPDOCSUZMPNZFZ.9	13.3
		1	R1/8	10		10	14.8	16.2	17.2
		2	R1/4	14		10	14.8	21.7	21.1
	6	M5	M5	7	10.4	7	14.6	16.5	18.7
		1	R1/8	10		10	JT-VMPDOCSUZMPNZFZ.5	17.3	19.4
		2	R1/4	14			JT-VMPDOCSUZMPNZFZ.5	22.8	23.3
	8	1	R1/8	10	13.2		16.4	18.7	22.2	14.2
		2	R1/4	14		12	17.2	25.4	27.3
		3	R3/8	17		12	17.2	25.5	27
	10	2	R1/4		JT-VMPDOCSUZMPNZFZ.9	17	19.3	28.6	31.9	JT-VMPDOCSUZMPNZFZ.6
		3	R3/8					29.5	32.4
		4	R1/2	22				33.5	35.1
	12	2	R1/4	17	18.5		21.5	29.9	34.5	17
		3	R3/8	17				30.8	35
		4	R1/2	22				34.8	37.7

※ R螺纹拧入后的参考尺寸。

Y型三通接头

型号		公称型号	R	S	ØA	B	L※	C	J	G	Ød
代码	D	公称型号	R	S	ØA	B	L※	C	J	G	Ød
JT-TWPDF	4	M5	M5	10	8.2	33.9	30.9	13.3	8.2	5.7	3.2
		1	R1/8	10		36.5	33.4
		2	R1/4	14		40.9	36.2
	6	M5	M5	12	10.4	35.0	32.0		10.4	6.8
		1	R1/8	12		37.6	34.5
		2	R1/4	14		42.0	37.3
	8	1	R1/8		13.2	40.7	37.6	14.2	13.2	8.7	4.2
		2	R1/4			45.1	40.4
		3	R3/8	17		46.5	41.4
	10	2	R1/4		JT-VMPDOCSUZMPNZFZ.9	49.0	44.3	JT-VMPDOCSUZMPNZFZ.6	JT-VMPDOCSUZMPNZFZ.9	10.1
		3	R3/8			50.4	45.3
		4	R1/2	22		54.6	48.2
	12	2	R1/4	19	18.5	53.0	48.3	17	18.5	11.4
		3	R3/8	19		54.4	49.3
		4	R1/2	22		58.6	52.2

※ R螺纹拧入后的参考尺寸。

暂未上传文档资料
