内六角圆柱头螺钉薄圆柱头型全牙/半牙

图片仅供参考

内六角圆柱头螺钉薄圆柱头型全牙/半牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	强度等级	类型
JT-YBASD	粗牙	ML40Cr	一	发黑	12.9	薄圆柱头型 ● 全牙
JT-YBASU	粗牙	SUS304	一	一	A2-70	薄圆柱头型 ● 全牙
JT-YBASQ	粗牙	SCM435	32~39HRC	发黑	10.9	薄圆柱头型 ● 全牙/半牙
JT-YBASF	粗牙	SUS316L	一	一	A4-80	薄圆柱头型 ● 全牙/半牙

可以直接使用在以往会被六角螺栓头阻碍的地方。

代码		抗拉强度 (N/mm²)		0.2%屈服强度 (N/mm²)					耐腐蚀性				非磁性
JT-YBASD		1040		900					△				X
JT-YBASU		800		640					◎				◎

优 ◎ 较差 × 差 △

选型参数

ML40Cr

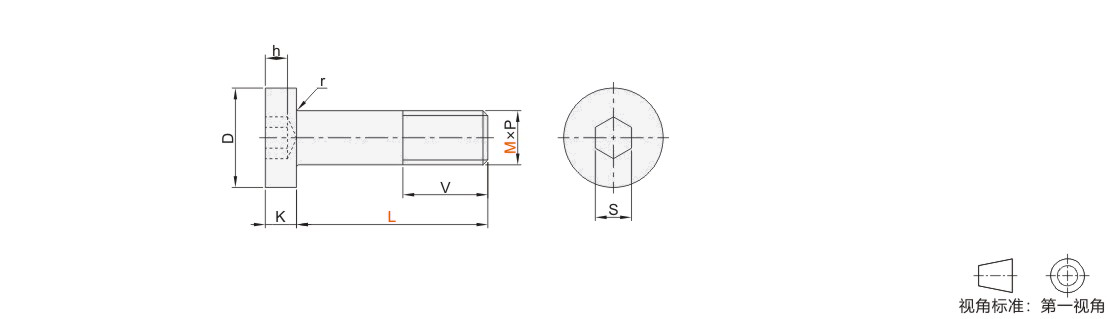

型号						L																			P 螺距			V		D					K			S		h					r (min)
代码			M			L																			P 螺距			V		max		min			max		min	max	min	max			min		r (min)
（ML40Cr）JT-YBASD			2.5			6																			0.45			全牙		4.5		4.32			1.6		1.46	1.56	1.52	一			1		0.1
			3			4 5 6 8 10 12 14 16 20																			0.5					5.5		5.32			2		1.86	2.1	2.02	1.62			1.38		0.1
			4			6 8 10 12 16 20																			0.7					7		6.78			2.8		2.66	2.6	2.52	2.42			2.18		0.2
			5			8 10 12 16 20 25																			0.8					8.5		8.28			3.5		3.32	3.1	3.02	2.82			2.58		0.2
			6			8 10 12 16 20 25 30 35 40																			1.0					10		9.78			4		3.82	4.12	4.02	3.12			2.88		0.25
			8			10 12 16 18 20 25 30 35 40 45 50																			1.25					13		12.73			5		4.82	5.14	5.02	3.95			3.65		0.4
			10			16 20 25 30 35 40 45 50																			1.5					16		15.73			6		5.82	7.175	7.025	4.65			4.35		0.4
			10A			16 20 25 30 35 40 45 50																			1.5					16		15.73			6		5.82	6.04	6.02	4.65			4.35		0.4
			12			16 20 25 30 35 40 45 50																			1.75					18		17.73			7		6.78	8.175	8.025	5.15			4.85		0.6
			14			25 30 35 40 45 50																			2.0					21		20.67			8		7.78	10.175	10.025	5.45			5.15		0.6
			16			25 30 35 40 45 50 55 60																			2.0					24		23.67			9		8.78	12.212	12.032	5.65			5.35		0.6

SUS304

型号		L	P 螺距	V	D		K		S		h		r (min)
代码	M	L	P 螺距	V	max	min	max	min	max	min	max	min	r (min)
（SUS304）JT-YBASU	2	4 5 6 8	0.4	全牙	3.8	3.62	1.4	1.16	1.36	1.32	—	0.7	0.1
	2.5	4 5 6 8 10	0.45		4.5	4.32	1.6	1.46	1.56	1.52	—	1	0.1
	3	4 5 6 8 10 12 14 16 20	0.5		5.5	5.32	2	1.86	2.1	2.02	1.62	1.38	0.1
	4	6 8 10 12 16 20 25 30 35 40	0.7		7	6.78	2.8	2.66	2.6	2.52	2.42	2.18	0.2
	5	6 8 10 12 16 20 25 30 35 40	0.8		8.5	8.28	3.5	3.32	3.1	3.02	2.82	2.58	0.2
	6	8 10 12 16 20 25 30 35 40 45 50	1.0		10	9.78	4	3.82	4.12	4.02	3.12	2.88	0.25
	8	10 12 16 20 25 30 35 40 45 50	1.25		13	12.73	5	4.82	5.14	5.02	3.95	3.65	0.4
	10	16 20 25 30 35 40 45	1.5		16	15.73	6	5.82	7.175	7.025	4.65	4.35	0.4
	12	16 20 25 30 35	1.75		18	17.73	7	6.78	8.175	8.025	5.15	4.85	0.6

SCM435

型号						L																			P 螺距			V		D					K			S					h					r (min)
代码			M			L																			P 螺距			V		max		min			max		min	max			min		max			min		r (min)
JT-YBASQ			3			4 5 6 8 10 12 16																			0.5			全牙		5.5		5.32			2		1.86	2.1			2.02		1.62			1.38		0.1
			3			20																			0.5			12		5.5		5.32			2		1.86	2.1			2.02		1.62			1.38		0.1
			4			5 6 8 10 12 16 20 25																			0.7			全牙		7		6.78			2.8		2.66	2.6			2.52		2.42			2.18		0.2
			5			5 6 8 10 12 16 20 25																			0.8			全牙		8.5		8.28			3.5		3.32	3.1			3.02		2.82			2.58
			5			30																			0.8			16		8.5		8.28			3.5		3.32	3.1			3.02		2.82			2.58
			6			8 10 12 16 20 25																			1			全牙		10		9.78			4		3.82	4.12			4.02		3.12			2.88		0.25
			6			30 35 40 45																			1			18		10		9.78			4		3.82	4.12			4.02		3.12			2.88		0.25
			8			10 12 16 20 25 30																			1.25			全牙		13		12.73			5		4.82	5.14			5.02		3.95			3.65		0.4
			8			35 40 45 50																			1.25			22		13		12.73			5		4.82	5.14			5.02		3.95			3.65		0.4

SUS316L

型号						L																			P 螺距			V		D					K			S					h					r (min)
代码			M			L																			P 螺距			V		max		min			max		min	max			min		max			min		r (min)
JT-YBASF			3			4 5 6 8 10 12 16 20																			0.5			全牙		5.5		5.32			2		1.86	2.1			2.02		1.62			1.38		0.1
			4			5 6 8 10 12 16 20 25																			0.7			全牙		7		6.78			2.8		2.66	2.6			2.52		2.42			2.18		0.2
			5			5 6 8 10 12 16 20 25																			0.8			全牙		8.5		8.28			3.5		3.32	3.1			3.02		2.82			2.58
			5			30																			0.8			24		8.5		8.28			3.5		3.32	3.1			3.02		2.82			2.58
			6			8 10 12 16 20 25 30																			1			全牙		10		9.78			4		3.82	4.12			4.02		3.12			2.88		0.25
			6			35 40 45																			1			26		10		9.78			4		3.82	4.12			4.02		3.12			2.88		0.25
