圆弧齿同步轮 H8M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
EBV51	H8M250	25	8	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBV52	H8M250	25	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBV55	H8M250	25	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBV61	H8M300	30	8	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBV62	H8M300	30	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBV65	H8M300	30	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBV71	H8M400	40	8	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBV72	H8M400	40	8	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBV75	H8M400	40	8	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18

由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。
Y取值规则如下：

选型参数

选型表

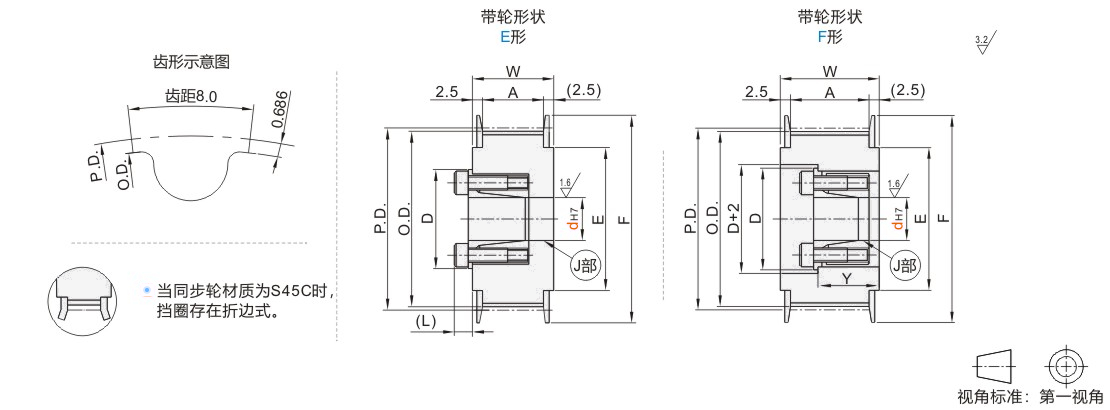

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)						P.D.	O.D.	F	E	A
型号			H8M250		H8M300		H8M400
代码	齿数		E形	F形	E形	F形	E形	F形
JT-VXKOD-H8M250 JT-VXKOU-H8M250 JT-VXKOO-H8M250 JT-VXKXD-H8M300 JT-VXKXU-H8M300 JT-VXKXO-H8M300 JT-VXKLD-H8M400 JT-VXKLU-H8M400 JT-VXKLO-H8M400	19	E F	12•14	12•14	12•14	12•14	12•14	12•14	48.38	47.01	55	40	H8M250 A:28 W:33 H8M300 A:33 W:38 H8M400 A:44 W:49
	20		12•14	12•14	12•14	12•14	12•14	12•14	50.93	49.56	58	40
	21		12~16	12~16	12~16	12~16	12~16	12~16	53.47	52.10	61	45
	22		12~16	12~16	12~16	12~16	12~16	12~16	56.02	54.65	61	45
	24		12~19	12~19	12~19	12~19	12~19	12~19	61.12	59.75	67	50
	25		12~20	12~20	12~20	12~20	12~20	12~20	63.66	62.29	70	56
	26		14~22	14~22	14~22	14~22	14~22	14~22	66.21	64.84	74	58
	28		14~22	14~22	14~22	14~22	14~22	14~22	71.30	69.93	80	60
	30		14~28	14~28	14~28	14~28	14~28	14~28	76.39	75.02	87	67
	32		14~28	14~28	14~28	14~28	14~28	14~28	81.49	80.12	87	67
	34		16~32	16~32	16~32	16~32	16~32	16~32	86.58	85.21	95	75
	36								91.67	90.30	99	80
	38								96.77	95.40	104	84
	40		20~35	20~32	20~35	20~35	20~35	20~35	101.86	100.49	111	90
	44		20~35		20~35	20~35	20~35	20~35	112.05	110.68	119	100
	48		20~45		20~45	20~45	20~45	20~45	122.23	120.86	127	105
	50		20~50		20~50		20~50	20~50	127.32	125.95	135	115
	60								152.79	151.42	160	140
	72								183.35	181.98	190	170

胀套孔径尺寸表

此表仅适用EUX16/18,EUX17尺寸表参考，EUX16/18,EUX17详见怡合达网站。
