丝杠支座组件整合型

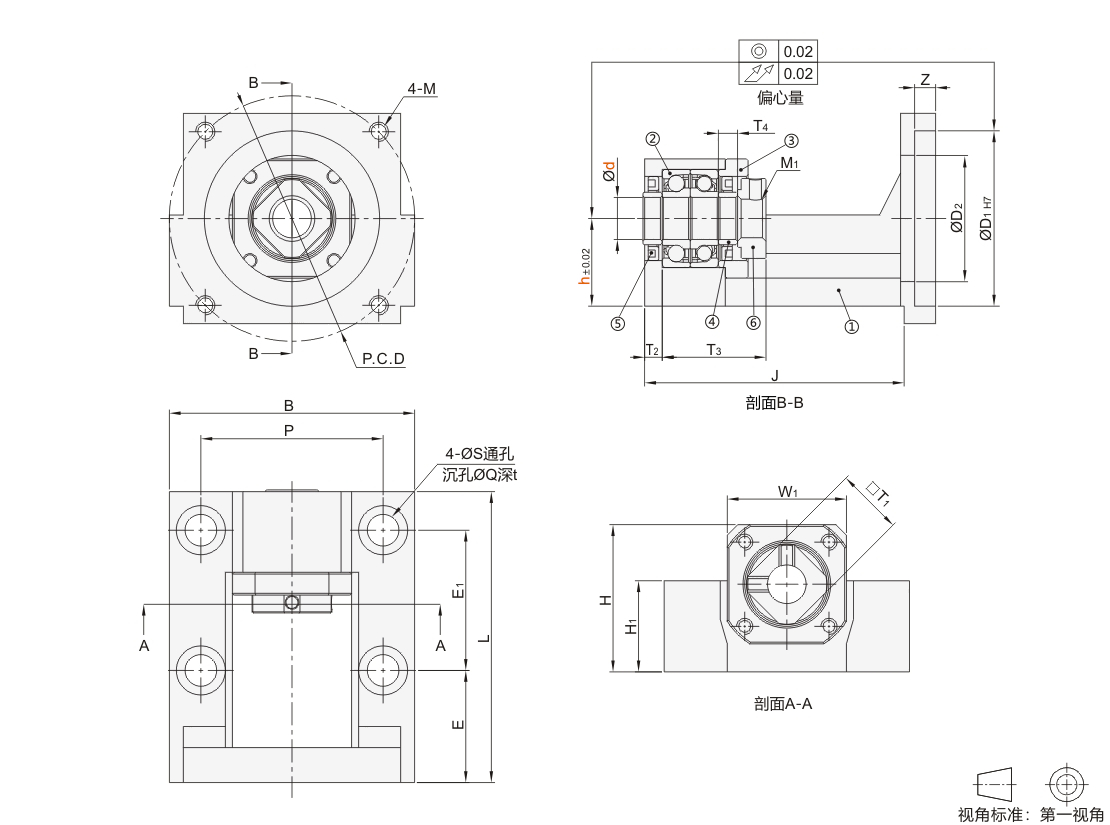

图片仅供参考

丝杠支座组件整合型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVASD	铸铁	S45C	发黑	整合型传动座 ● 标准型

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

选型参数

选型表

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t	H	H1	W1	T1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																								支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																								支撑侧	止口规格	安装 P.C.D
JT-IVASD	10	60	20	伺服电机	50	70	M5	6	36	63	50	83	74	32	40	6.6	11	2	37	21	34	16	5	29.5	5.5	M10×1.0	JT-IVXLL-10	50	70
		60S	20				M4			63	50					6.6	11		37	21							JT-IVXLL-10
		60	25				M5			70	52					9	14		42	26							JT-IVXQD-10 JT-IVXOD-10
		60S	25				M4			70	52					9	14		42	26							JT-IVXQD-10 JT-IVXOD-10
	12	60	20				M5			63	50					6.6	11		37	21		19				M12×1.0	JT-IVXLL-12
		60S	20				M4			63	50					6.6	11		37	21							JT-IVXLL-12
		60	25				M5			70	52					9	14		42	26							JT-IVXQD-12 JT-IVXOD-12
		60S	25				M4												42	26							JT-IVXQD-12 JT-IVXOD-12
		60	30				M5						平底						47	31							JT-IVXOQ-12
		60S	30				M4						平底						47	31							JT-IVXOQ-12
		57	25	步进电机	38.1	66.7	M4						74						42	26							JT-IVXQD-12	38.1	66.7
		57	30	步进电机	38.1	66.7	M4						平底						47	31							JT-IVXOQ-12	38.1	66.7

*带S为松下电机，不带为其它品牌电机。
