重型旋转吊环

图片仅供参考

重型旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMMDX	合金钢	烤漆	重型旋转吊环 ● 拉环型

产品升级螺栓性能由黑色升级成银色久美特，不影响质量，自然更替，
可能存在同一批货两种螺栓。

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

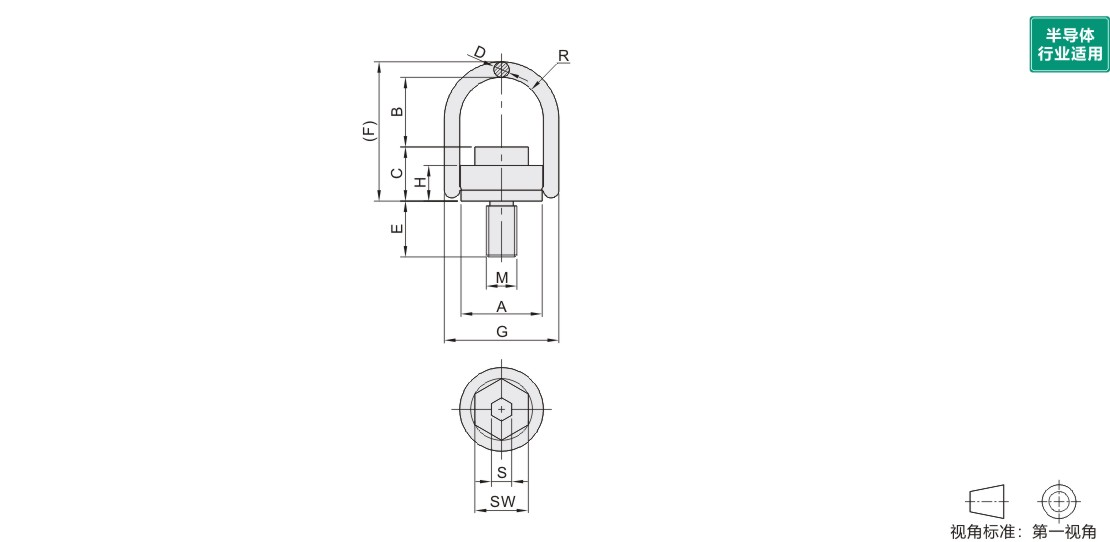

型号		安全系数	锁紧扭矩 (牛顿/米)	M	A	B	C	D			E	F	G	H	R	S	SW	净重 (kg)
代码	规格	安全系数	锁紧扭矩 (牛顿/米)	M	A	B	C	D			E	F	G	H	R	S	SW	净重 (kg)
JT-YMMDX	0.5T	4	30	8	33	42	28	11			12	80	58	23	17	6	13	0.3
	0.7T		60	10		41	29				15					6	17
	1.0T		100	12		40	31				18					8	19
	1.5T		120	14	51	56	45	17			21	117	90	36	27	10	22	0.9
	2.0T		150	16	51	54	46	17			24	117	90	36	27	10	24	0.9
	2.5T		200	18	65	78	57	20			27	153	108	44	34	12	30	1.9
	3.0T		250	20	51	52	49	17			30	117	90	36	27	12	30	1
	5.0T		400	24	72	81	59	22			36	162	125	44	37	14	36	2.6
	5.6T		400	27	87	96	79	30			38	204	148	61	46	17	41	4.7
	7.8T		500	30		94	81				48						46	5.1
	10T		1000	36		90	85				54						55	5.6
	12.5T		1000	36	110	112	98	36			56	248	188	73.5	57	22	55	10.2
	15.6T		1500	42		101	108				63			74.5		24	65	10.6
	20T		2000	48		97	112				72			74.5		27.JT-VMPSLCSFZMPNZFZ	75	12
	22T		2100	56	123	116	121				84	274	202	82.5	64	32	85	14.3
	22.5T		2200	64	123	111	126				100	274	202	82.5	64	32	95	16.6

工作极限载荷

吊环安装方式
																																																吊环数量									1					2				1				2			2				2				2					3~4				3~4			3~4
																																																起吊角度									0					0				90°				90°			0~45°				45~60°				不对称					0~45°				45~60°			不对称
型号							螺纹		工作极限载荷(吨)
代码				规格			螺纹		工作极限载荷(吨)
JT-YMMDX				0.5T			M8		0.8					1.6				0.5				1			0.7				0.5				0.5					1.1				0.8			0.5
				0.7T			M10		1.2					2.4				0.7				1.4			1				0.7				0.7					1.5				1.1			0.7
				1.0T			M12		2					4				1				2			1.4				1				1					2.1				1.5			1
				1.5T			M14		2.4					4.8				1.5				3			2.1				1.5				1.5					3.2				2.3			1.5
				2.0T			M16		3.2					6.4				2				4			2.8				2				2					4.2				3			2
				2.5T			M18		5					10				2.5				5			3.5				2.5				2.5					5.3				3.8			2.5
				3.0T			M20		5.6					11.2				3				6			4.2				3				3					6.3				4.5			3
				5.0T			M24		9.2					18.4				5				10			7				5				5					10.5				7.5			5
				5.6T			M27		9.5					19				5.6				11.2			7.8				5.6				5.6					11.8				8.4			5.6
				7.8T			M30		12					24				7.8				15.6			10.9				7.8				7.8					16.4				11.7			7.8
				10T			M36		13					26				10				20			14				10				10					21				15			10
				12.5T			M36		14					28				12.5				25			17.5				12.5				12.5					26.3				18.8			12.5
				15.6T			M42		16					32				15.6				31.2			21.8				15.6				15.6					32.8				23.4			15.6
				20T			M48		20					40				20				40			28				20				20					42				30			20
				22T			M56		22					44				22				44			30.8				22				22					46.2				33			22
				22.5T			M64		22.5					45				22.5				45			31.5				22.5				22.5					47.25				33.75			22.5
