无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	密封圈	类型
JT-VJSLSD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	中间法兰型 ● 圆法兰型
JT-VJSLSU	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	有	中间法兰型 ● 圆法兰型
JT-VJSLQD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	中间法兰型 ● 方法兰型
JT-VJSLQU	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	有	中间法兰型 ● 方法兰型
JT-VJSLXD	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	无	中间法兰型 ● 对边法兰型
JT-VJSLXU	S20C	无电解镀镍	高强度黄铜镶嵌固体润滑剂	有	中间法兰型 ● 对边法兰型

选型参数

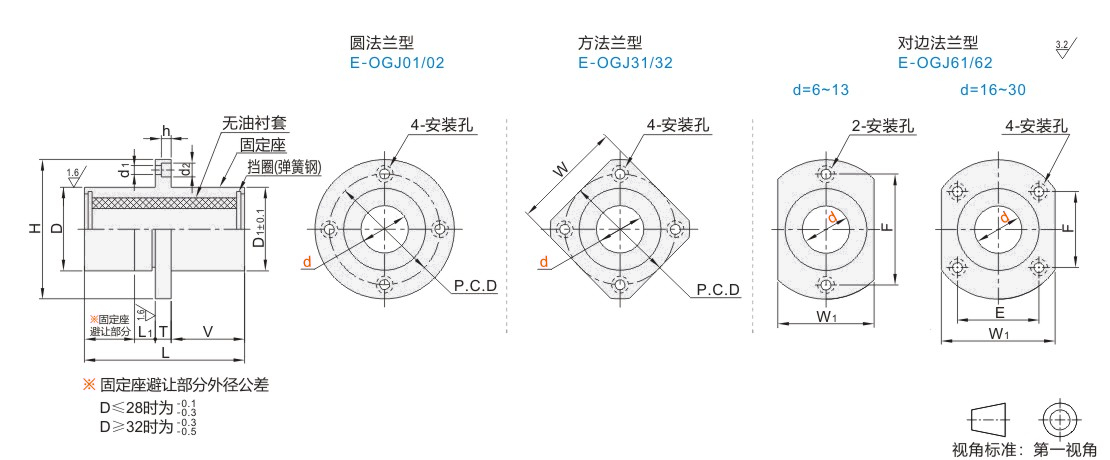

选型表

型号			D					D1			L			L1		V		H		T			d1		d2		h			P.C.D		W			W1			E		F
代码	d		D					D1			L			L1		V		H		T			d1		d2		h			P.C.D		W			W1			E		F
圆法兰型 JT-VJSLSD JT-VJSLSU 方法兰型 JT-VJSLQD JT-VJSLQU 对边法兰型 JT-VJSLXD JT-VJSLXU	6	+0.030 0	12		0 -0.030			11.8			37			6		16		28		5			3.3		6		3.3			20		22			18			—		20
	8	+0.035 0	15		0 -0.030			14.8			47					21		32		5			3.3		6		3.3			24		25			21					24
	10	+0.035 0	19		0 -0.030			18.8			57					25.5		40		6			4.3		7.5		4.3			29		30			25					29
	12	+0.040 0	21					20.8						11				42												32		32			27					32
	13		23					22.8										43												33		34			29					33
	16		28					27.8			67					30.5		48												38		37			34			22		31
	20	+0.045 0	32		0 -0.035			31.6			77					34.5		54		8			5.3		9		5.3			43		42			38			24		36
	25		40					39.6			108					50		62		8			5.3		9		5.3			51		50			46			32		40
	30		45					44.6			128					59		74		10			6.3		11		6.3			60		58			51			35		49
