22系列二节式双向滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNNUD	22	CF53	镀锌(黑色)	二节式 ● 双向滑动
JT-HNNUU	22	CF53	镀锌(蓝白)	二节式 ● 双向滑动

特点：
●体积小，占用空间小；
●产品可应用在办公设备、工业电子设备、陈列货架、医疗设备和汽车部分等；
●材料经过淬火处理，耐磨性能优异、运行平稳，噪音低、承载高。
按根销售。
承载与重量仅供参考。

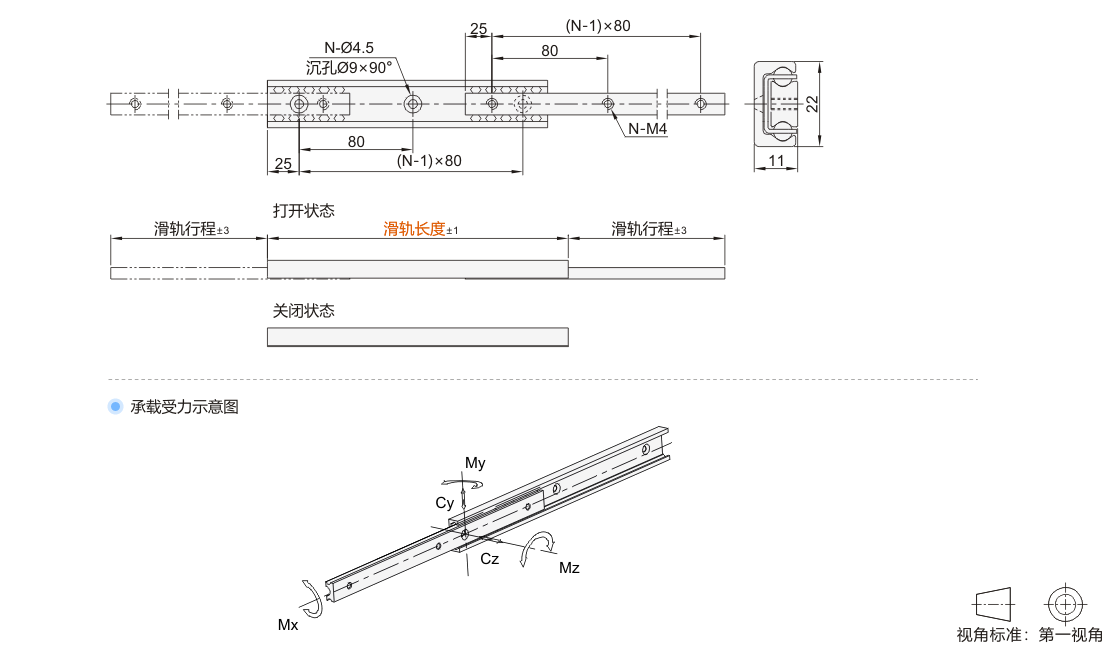

选型参数

选型表

型号		滑轨行程	N (安装孔数)	承载力(1副)					参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	N (安装孔数)	Cy(N)	Cz(N)	Mx(N.m)	My(N.m)	Mz(N.m)	参考重量 (kg/pcs)
JT-HNNUD JT-HNNUU	130	76	2	313	219	2.85	10	15	0.172
	210	111	3	715	501	5.2	36	51	0.277
	290	154	4	994	696	7.45	69	99	0.383
	370	196	5	1278	895	9.5	113	162	0.489
	450	231	6	1701	1190	12	180	258	0.594
	530	274	7	1979	1385	14.1	248	355	0.7
