76系列三节式工业滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNXQD	76.2	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展

特点：
● 开启形式：全开；
● 适合各种重型抽屉；
● 经济型产品。
外轨使用M6平头螺丝，内轨使用M5平头螺丝安装。
按副销售。
承载与重量仅供参考。

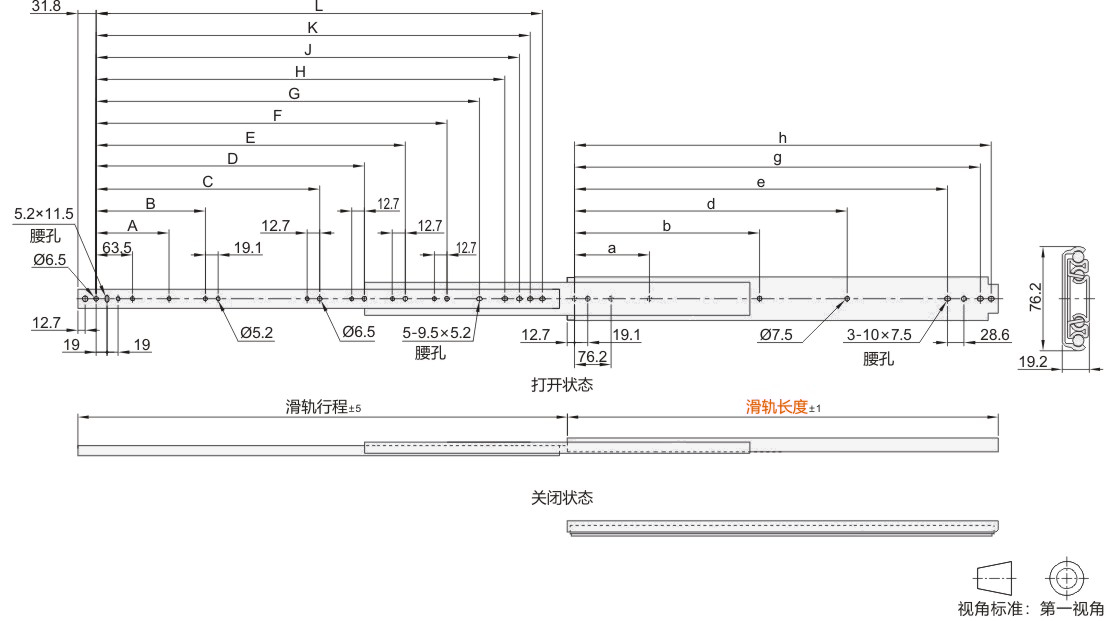

选型参数

选型表

型号		滑轨行程	A	B	C	D	E	F	G	H	J	K	L	a	b	d	e	g	h	承重(1副)	参考重量 (kg/副)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	H	J	K	L	a	b	d	e	g	h	承重(1副)	参考重量 (kg/副)
JT-HNXQD	304.8	304.8	—	—	—	—	—	—	—	153.9	179.3	198.4	217.4	—	—	—	203.2	260.4	279.4	192kgf	3.87
	355.6	355.6	—							204.7	230.1	249.2	268.2				254.0	311.2	330.2	198kgf	4.12
	406.4	406.4	127							255.5	280.9	299.9	319				304.8	362.0	38.1	200kgf	4.55
	457.2	457.2							246.1	306.3	331.7	350.8	369.8				355.6	412.8	431.8	210kgf	4.98
	508	508		190.5					296.9	357.1	382.5	401.6	420.6				406.4	463.6	482.6	225kgf	5.34
	558.8	558.8							347.7	407.9	433.3	452.4	471.4				457.2	514.4	533.4	230kgf	5.88
	609.6	609.6							398.5	458.7	484.1	503.2	522.2				508.0	565.2	584.2	250kgf	6.42
	660.4	660.4							449.3	509.5	534.9	554	573				558.8	616.0	635.0	210kgf	6.5
	711.2	711.2							500.1	560.3	585.7	604.8	623.8	234.9		450.9	609.6	666.8	685.8	190kgf	7
	762	762			368.3				550.9	611.1	636.5	655.6	674.6			501.7	660.4	717.6	736.6	180kgf	7.5
	812.8	812.8							601.7	661.9	687.3	706.4	725.4		393.7	552.5	711.2	768.4	787.4	162kgf	8
	863.6	863.6				469.9			652.5	712.7	738.1	757.2	776.2		419.1	603.3	762	819.2	838.2	153kgf	8.5
	914.4	914.4				520.7			703.3	763.5	788.9	808	827		444.5	654.1	812.8	870	889	142kgf	9
	965.2	965.2							754.1	814.3	839.7	858.8	877.8		469.9	704.9	863.6	920.8	939.8	137kgf	9.5
	1016	1016							804.9	865.1	890.5	909.6	928.6		495.3	755.7	914.4	971.6	990.6	110kgf	10
	1066.8	1066.8					673.1		855.7	915.9	941.3	960.4	979.4		520.7	806.5	965.2	1022.4	1041.4	105kgf	10.5
	1117.6	1117.6					723.9		906.5	966.7	992.1	1011.2	1030.2		546.1	857.3	1016	1073.2	1092.2	102kgf	11
	1168.4	1168.4					825.5		957.3	1017.5	1042.9	1062	1081		596.9	958.8	1066.8	1124	1143	92kgf	11.5
	1219.2	1219.2							1008.1	1068.3	1093.7	1112.8	1131.8				1117.6	1174.8	1193.8	83kgf	12
	1270	1270							1058.9	1119.1	1144.5	1163.6	1182.6				1168.4	1225.6	1244.6	81kgf	12.5
	1320.8	1320.8							1109.7	1169.9	1195.3	1214.4	1233.4				1219.2	1276.4	1295.4	70kgf	13
	1371.6	1371.6							1160.5	1220.7	1246.1	1265.2	1284.2				1270	1327.2	1346.2	63kgf	13.5
	1422.4	1422.4						1028.7	1211.3	1271.5	1296.9	1316	1335				1320.8	1378	1397	59kgf	14
	1473.2	1473.2						1079.5	1262.1	1322.3	1347.7	1366.8	1385.8				1371.6	1428.8	1447.8	52kgf	14.5
	1524	1524						1130.3	1312.9	1373.1	1398.5	1417.6	1436.6				1422.4	1479.6	1498.6	50kgf	15

暂未上传文档资料
