法兰六角螺母

图片仅供参考

法兰六角螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	强度等级	类型
JT-YXOUD	粗牙	SWCH10R	镀锌	DIN 6923-1983 JIS B 1190-2005 iSO 4161-1999 GB/ 6177.1-2000	—	法兰型
JT-YXOUU	粗牙	SUSXM7	一	DIN 6923-1983 JIS B 1190-2005 iSO 4161-1999 GB/ 6177.1-2000	—	法兰型
JT-YXOUQ	粗牙	S35C	镀蓝白锌	DIN 6923-1983	10级	法兰型
JT-YXOUF	粗牙	S35C	发黑	DIN 6923-1983	10级	法兰型
JT-YXOUG	粗牙	SUS304	一	DIN 6923-1983	A2-70	法兰型
JT-YXOQS	粗牙	SUS316	一	DIN 6923-1983	A4-80	法兰型

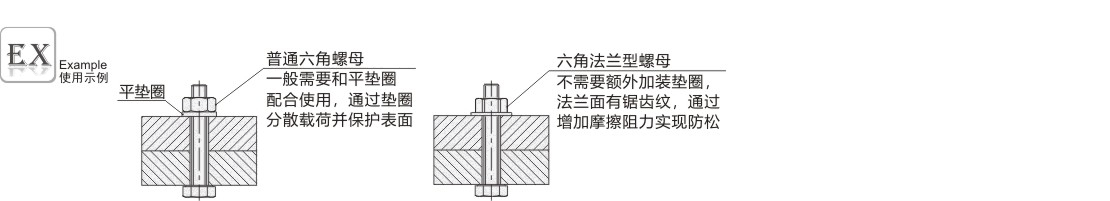

法兰螺母均为带锯齿型螺母。

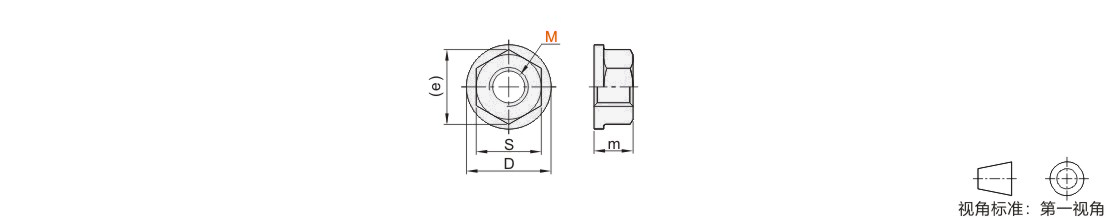

选型参数

选型表

型号		螺距 P	D	S		e	m
代码	M	螺距 P	(max)	(max)	(min)	(min)	(max)	(min)
(SWCH10R) JT-YXOUD (SUSXM7) JT-YXOUU (SUS304) JT-YXOUG (SUS316) JT-YXOQS	3	0.5	9	5.5	5.32	5.98	3.7	3.25
	4	0.7	10	7	6.78	7.68	4.55	4.25
	5	0.8	11.8	8	7.78	8.79	5	4.7
	6	1	14.2	10	9.78	11.05	6	5.7
	8	1.25	17.9	13	12.73	14.38	8	7.6
	10	1.5	21.8	15	14.73	16.64	10	9.6
	12	1.75	26	18	17.73	20.03	12	11.6
	(14)	2	29.9	21	20.67	23.36	14	13.3
	16	2	34.5	24	23.67	26.75	16	15.3
	(20)	2.5	42.8	30	29.16	32.95	20	18.9

带( )规格不适用JT-YXOUU。

型号		螺距 P	D	S		(e)	m
代码	M	螺距 P	(max)	(max)	(min)	(e)	(max)	(min
(S35C) JT-YXOUQ JT-YXOUF	6	1	14.2	10	9.78	11.05	6	5.7
	8	1.25	17.9	13	12.73	14.38	8	7.6
	10	1.5	21.8	15	14.73	16.64	10	9.6
	12	1.75	26	18	17.73	20.03	12	11.6
	14	2	29.9	21	20.67	23.36	14	13.3
	16	2	34.5	24	23.67	26.75	16	15.3
