还有0项未选择重置

选择代码

代码参数

材质

表面处理

选型参数

齿数 *

齿槽宽度A(mm) *

7~106/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

6~50/1

右端台阶孔内径R(mm) *

6~50/1

左端台阶孔深度S(mm) *

1~107/1

右端台阶孔深度T(mm) *

1~107/1

图片仅供参考

圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	S3 M	3	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	S3 M	3	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	S3 M	3	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	S3 M	3	S45C	SPCC	发黑	ML40Cr
EAT13	S3 M	3	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	S3 M	3	S45C	SPCC	镀硬铬	ML40Cr
EAT18	S3 M	3	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

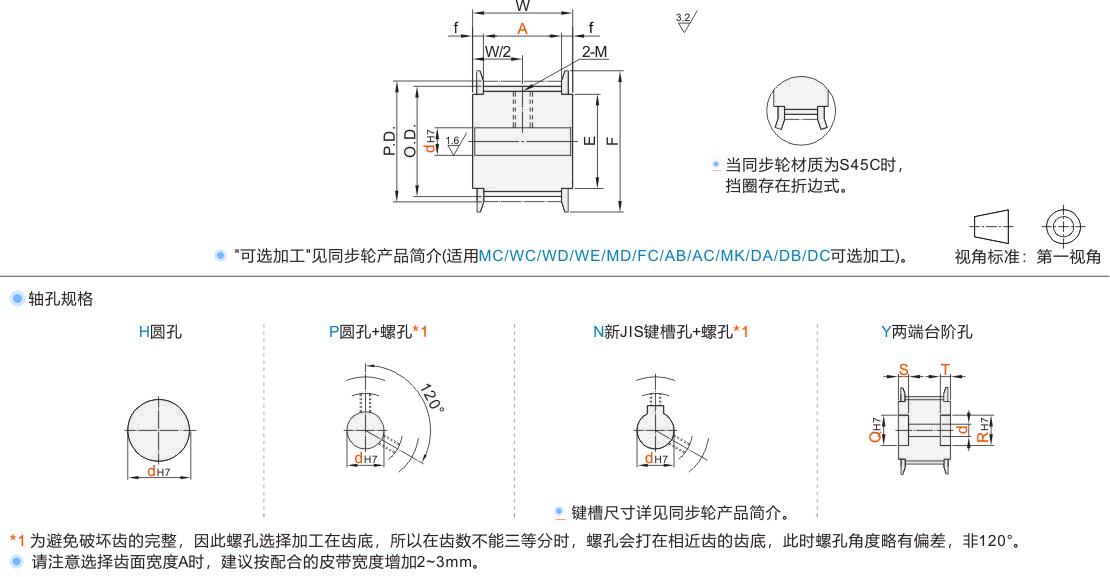

轴孔P·N螺孔尺寸表

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1）				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q.R	S.T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-S3M JT-VBYSU-S3M JT-VBYSO-S3M S45C JT-VBYDU-S3M JT-VBYDQ-S3M JT-VBYDO-S3M SUS304 JT-VBYDM-S3M	14	7~66	H P N Y	4·5·6	—	—	4	6	0<S≤A 0<T≤A S+T≤A+1	13.37	12.61	16	10	2	A+4
	15			4·5·6			4	6		14.32	13.56	18	11
	16			4~7			4·5	6·7		15.28	14.52	18	11
	18	7~96		4~8	4·5		4~6	6~8		17.19	16.43	20	13
	19			4~9	4~6		4~7	6~9		18.14	17.38	22	14
	20			4~9	4~6		4~7	6~9		19.1	18.34	22	14
	22			4~10	4~8		4~7	6~9		21.01	20.25	25	16
	24			4~10	4~10		6~7	6~9		22.92	22.16	25	16
	25			4~11	4~11	8~11	6~8	10~11		23.87	23.11	28	18
	26			5~11	5~11	8~11	6~8	10~11		24.83	24.JT-VMPSLCSFZMPNZFZ	28	18
	28	7~106		5~13	5~13	8~13	6~10	10~12		26.74	25.98	30	20
	30			6~15	6~14	8~14	6~13	10~15		28.65	27.89	32	23
	32			6~17	6~16	8~16	6~15	10~17		30.56	29.8	35	25
	34			6~20	6~18	8~17	6~18	10~20		32.47	31.71	40	28
	36			6~20	6~18	8~17	6~18	10~20		34.38	33.62	40	28
	40			8~24	8~23	8~20	8~22	12~24		38.2	37.44	44	32
	44			8~28	8~25	8~24	8~26	12~28		42.02	41.25	48	36
	48			8~30	8~25	8~25	8~28	12~30		45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50			8~32	8~28	8~28	8~30	12~32		47.75	46.98	52	40
	60			8~38	8~33	8~33	8~36	12~38		57.3	56.53	61	45
	72			8~50	8~42	8~40	8~48	10~50		68.75	67.99	74	58

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
