选型参数

规格 *

Y(mm) *

2~80/1

F(mm) *

3~170/1

G(mm) *

3~20/1

螺纹长度E(mm) *

3~45/1

悬臂销外螺纹安装带挡圈槽

图片仅供参考

悬臂销外螺纹安装带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGANSD	SCr440	发黑	带挡圈槽型 ● 标准型 ● 螺纹长度固定型
JT-VGANSU	SCr440	无电解镀镍	带挡圈槽型 ● 标准型 ● 螺纹长度固定型
JT-VGANSQ	SCr440	—	带挡圈槽型 ● 标准型 ● 螺纹长度固定型
JT-VGANSX	SUS304	—	带挡圈槽型 ● 标准型 ● 螺纹长度固定型
JT-VGANDD	SCr440	发黑	带挡圈槽型 ● 标准型 ● 螺纹长度指定型
JT-VGANDU	SCr440	无电解镀镍	带挡圈槽型 ● 标准型 ● 螺纹长度指定型
JT-VGANDQ	SCr440	—	带挡圈槽型 ● 标准型 ● 螺纹长度指定型
JT-VGANDX	SUS304	—	带挡圈槽型 ● 标准型 ● 螺纹长度指定型

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

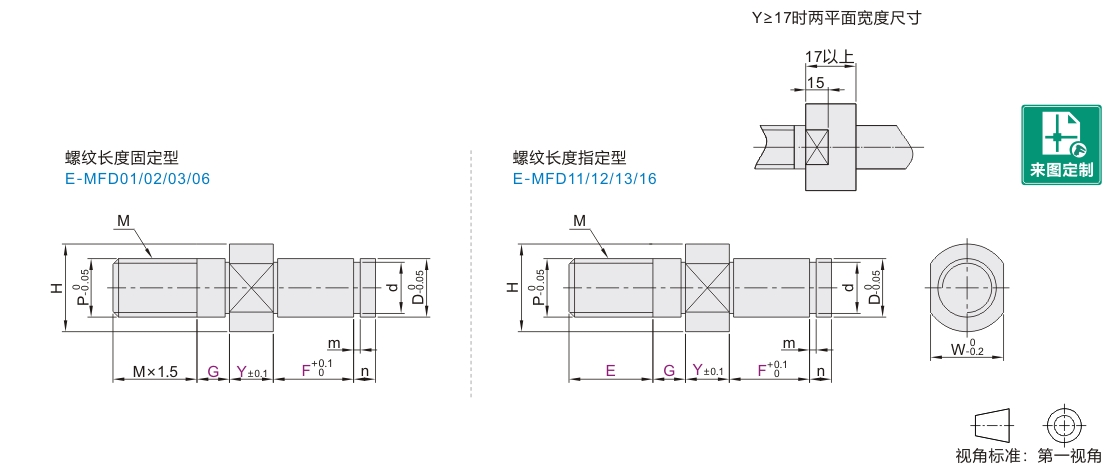

选型参数

选型表

型号		D	最小单位1				P	M	H	W	d	m	n
代码	规格	D	Y	F	G	E	P	M	H	W	d	m	n
螺纹长度固定型 JT-VGANSD JT-VGANSU JT-VGANSQ JT-VGANSX 螺纹长度指定型 JT-VGANDD JT-VGANDU JT-VGANDQ JT-VGANDX	3	3	2~35	3~60	3~8	3~8	3	M3	7	5	2	0.5	2
	4	4				4~10	4	M4	8	6	3	0.5
	5	5				5~12	5	M5	9	7	4	0.7
	6	6	2~65	5~120	5~10	6~15	6	M6	10	8	5	0.7
	8	8				8~18	8	M8	12	10	7	0.9	3
	10	10				10~22	10	M10	15	13	9.6	1.15	3
	12	12		10~170	5~15	12~27	12	M12	17	14	11.5		4
	13	13							18	15	12.4
	15	15							20	17	14.3
	16	16							21	18	15.2
	17	17			5~20				23	20	16.2
	18	18							23	20	17
	20	20	4~80			20~45	20	M20	26	24	19	1.35	5
	20A	20					16	M16	26	24	19
	22	22					20	M20	28	25	21
	22A	22					16	M16	28	25	21
	25	25					20	M20	31	27	23.9
	25A	25					16	M16	31	27	23.9
	30	30					20	M20	36	32	28.6	1.65
	30A	30					16	M16	36	32	28.6	1.65

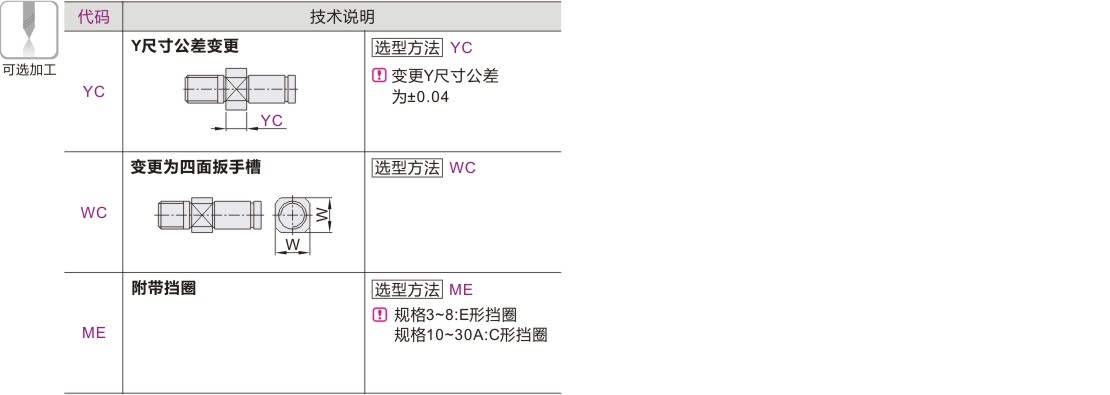

可选加工参数
