研磨滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMKQD	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	56~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1	精度等级	螺母环圈数	螺纹旋向	轴方向间隙	Y	额定荷重(Kgf)
代码	丝杠轴径	导程	L	精度等级	螺母环圈数	螺纹旋向	轴方向间隙	Y	C(动)	CO(静)
JT-IMKQD	25	5	200~1300	C5	4	右旋	C5T (0.005mm以下)	L-123	2880	3870
JT-IMKQD	25	10	200~1500	C5	4	右旋	C5T (0.005mm以下)	L-128	3880	6870

研磨滚珠丝杠与丝杠支座组件的推荐组合（丝杠固定座/支撑座请在怡合达网站搜索查看）

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMKQD	25	5 10	圆法兰	JT-IVXSD-20	JT-IVXDD-20
JT-IMKQD	25	5 10	方形	JT-IVXFD-20	JT-IVXQD-20

可选加工参数

暂未上传文档资料

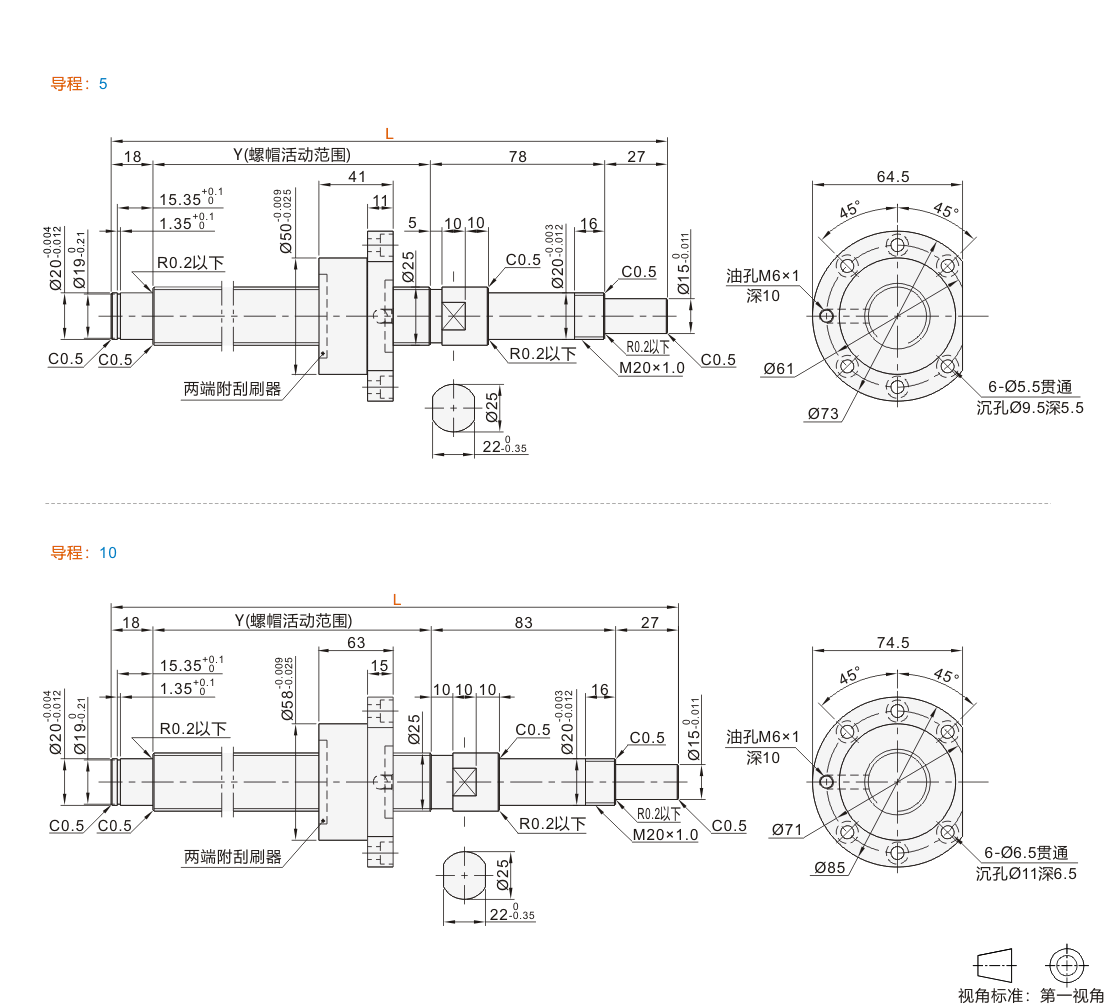

研磨滚珠丝杠 标准螺帽型 C5精度
