双排链轮 06B/08B系列

图片仅供参考

双排链轮 06B/08B系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	系列	ISO链号	材质	热处理	表面处理	类型
JT-KIROD	06B系列	06B-2	S45C	齿顶高频	发黑	标准型
JT-KIROU	06B系列	06B-2	SUS304	—	—	标准型
JT-KIRXD	08B系列	08B-2	S45C	齿顶高频	发黑	标准型
JT-KIRXU	08B系列	08B-2	SUS304	—	—	标准型

06B-2系列链轮链条请勿与35系列(06C-2)链轮链条配合！
08B-2系列链轮链条请勿与40系列(08A-2)链轮链条配合！
未注尺寸公差标准按照：GB/T 1243-2024

齿顶与键槽中心偏移量为±0.5。
工艺问题，无法保证多个产品齿顶与键槽一致重合。

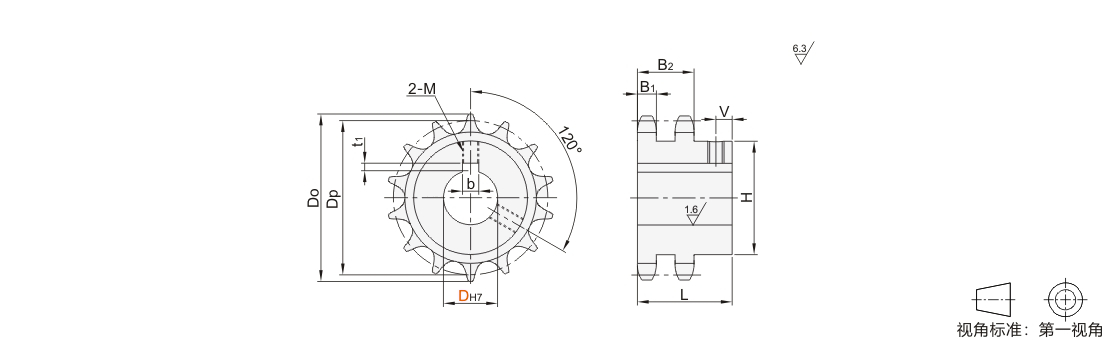

键槽/螺孔尺寸

D			键槽b×t1		M
12			4×1.8		5
14~17			5×2.3		6
18~22			6×2.8		6
24~30			8×3.3		8

选型参数

06B系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIROD JT-KIROU	06B	2	14	12 15	46.3	42.81	31	30	7	5.2	15.4
			15	12 15 16	49.3	45.81	34
			16	15 16 18	52.3	48.82	37
			17	15 16 18 20	55.3	51.84	40
			18	15 16 18 20 22	58.3	54.85	43
			19	15 16 18 20 22	61.3	57.87	46
			20	15 16 18 20 22 25	64.3	60.89	49
			21		68	63.91	52
			22		71	66.93	55
			24		77	72.97	61
			25	15 16 18 20 22 25 30	80	76	64

08B系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIRXD JT-KIRXU	08B	2	11	12 15	48.7	45.08	30	35	7	7	20.9
			12	15 16 18 20	53	49.JT-VMPSLCSFZMPNZFZ	35
			13	15 16 18 20	57.4	53.JT-VMPSLCSFZMPNZFZ	39
			14	15 16 18 20 24	61.8	57.JT-VMPSLCSFZMPNZFZ	43
			15	15 16 18 20 24 25	65.5	61.08	47
			16	15 16 18 20 24 25 28	69.5	65.1	50
			17	15 16 18 20 24 25 28 30	73.6	69.12	54
			18	15 16 18 20 24 25 28 30	77.8	73.14	59
			19	16 18 20 24 25 28 30	81.7	77.16	63
			20	16 18 20 24 25 28 30	85.8	81.18	67	40	9
			21	18 20 24 25 28 30	89.7	85.21	68
			22	20 24 25 28 30	93.8	89.24	72
			24		101.8	97.3	80
			25		105.8	101.33	84

“键槽尺寸可选加工”见链轮/链条产品简介。
