省空间单杆双作用气缸

图片仅供参考

省空间单杆双作用气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	动作形式	类型
WGJ05	通孔	双作用	单杆型 ● 杆端内螺纹
WGJ06	螺纹孔	双作用	单杆型 ● 杆端内螺纹
WGJ16	通孔	双作用	单杆型 ● 杆端外螺纹
WGJ17	螺纹孔	双作用	单杆型 ● 杆端外螺纹

安装方式：通孔为中间通孔+两端螺纹沉孔；螺纹孔为中间通孔+两端螺纹孔。

选型参数

选型表

型号		行程	内置磁石	磁性开关数量	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度℃	活塞使用速度 mm/s	给油
代码	缸径	行程	内置磁石	磁性开关数量	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度℃	活塞使用速度 mm/s	给油
杆端内螺纹 WGJ05 WGJ06 杆端外螺纹 WGJ16 WGJ17	32	5 10 15 20 25 30 35 40 45 50 75 100	N(无) Y(有)	0 2	Rc1/8 ※	压缩空气	1.0	0.10	1.6	-10~60	50~500	不需要
	40	5 10 15 20 25 30 35 40 45 50 75 100			Rc1/8 ※
	50	10 15 20 25 30 35 40 45 50 75 100			Rc1/4
	63				Rc1/4			0.05			50~300
	80				Rc3/8
	100				Rc3/8

配套磁性开关WHS13-L2-2。※缸径32，行程5时，无磁性开关配管螺纹为M5。

有内置磁石

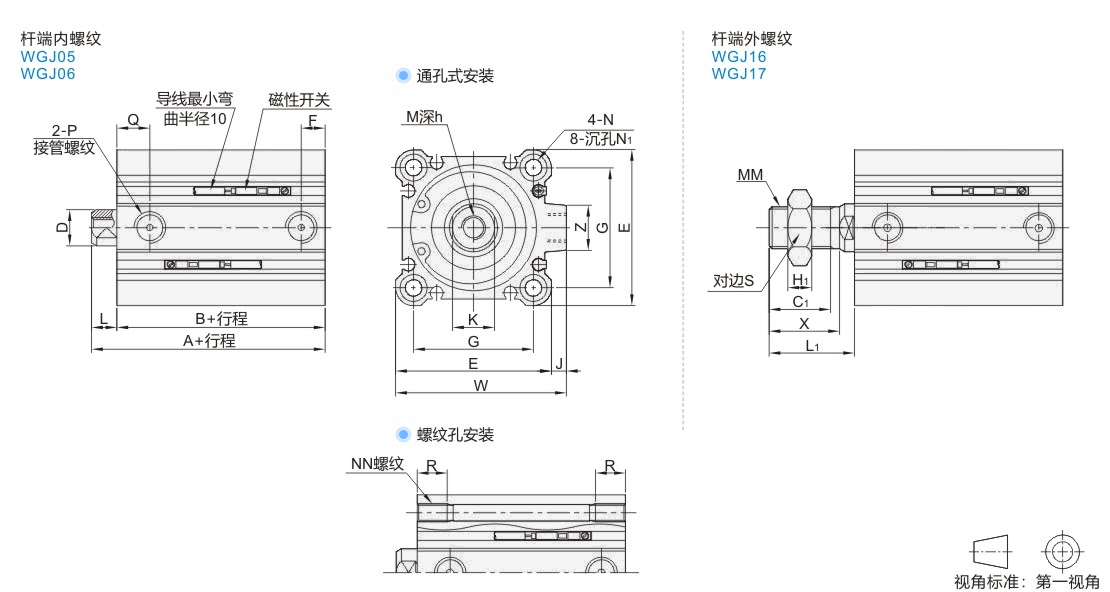

缸径	行程范围	A	B	L	D	P	Q	F	M	h	N	N1	E	J	K	G	W	Z	NN	R	S	C1	H1	L1	MM	X
32	5	40	33	7	16	Rc1/8	10.5	7.5	M8	13	5.5	9深7	45	4.5	14	34	49.5	14	M6	10	22	20.5	8	28.5	M14×1 .5	23.5
	10~50
	75/ 100
40	5~50	46.5	39.5				11	8					52	5		40	57	15
40	75/ 100	46.5	39.5				11	8					52	5		40	57	15
50	10~50	48.5	40.5	8	20	Rc1/4	10.5	10.5	M10	15	6.6	11深8	64	7	17	50	71	19	M8	14	27	26	11	33.5	M18×1 .5	28.5
50	75/ 100	48.5	40.5				10.5				6.6	11深8	64			50	71		M8	14
63	10~50	54	46				15				9	14深10.5	77			60	84		M10	18
63	75/ 100	54	46				15				9	14深10.5	77			60	84		M10	18
80	10~50	63.5	53.5	10	25	Rc3/8	16	12.5	M16	21	11	17.5深13.5	98	6	22	77	104	25	M12	22	32	32.5	13	43.5	M22×1.5	35.5
80	75/ 100	63.5	53.5	10	25		16	12.5	M16	21			98	6	22	77	104				32		13		M22×1.5
100	10~50	75	63	12	30		23	13	M20	27			117	6.5	27	94	123.5				41		16		M26×1.5
100	75/ 100	75	63	12	30		23	13	M20	27			117	6.5	27	94	123.5				41		16		M26×1.5

无内置磁石

缸径	行程范围	A	B	L	D	P	Q	F	M	h	N	N1	E	J	K	G	W	Z	NN	R	S	C1	H1	L1	MM	X
32	5	30	23	7	16	M5	11.5	5.5	M8	13	5.5	9深7	45	4.5	14	34	49.5	14	M6	10	22	20.5	8	28.5	M14×1.5	23.5
	10~50	30	23			Rc1/8	10.5	7.5
	75/100	40	33				10.5	7.5
40	5~50	36.5	29.5				11	8					52	5		40	57	15
40	75/100	46.5	39.5				11	8					52	5		40	57	15
50	10~50	38.5	30.5	8	20	Rc1/4	10.5	10.5	M10	15	6.6	11深8	64	7	17	50	71	19	M8	14	27	26	11	33.5	M18×1.5	28.5
50	75/100	48.5	40.5				10.5				6.6	11深8	64			50	71		M8	14
63	10~50	44	36				15				9	14深10.5	77			60	84		M10	18
63	75/100	54	46				15				9	14深10.5	77			60	84		M10	18
80	10~50	53.5	43.5	10	25	Rc3/8	16	12.5	M16	21	11	17.5深13.5	98	6	22	77	104	25	M12	22	32	32.5	13	43.5	M22×1.5	35.5
80	75/100	63.5	53.5	10	25		16	12.5	M16	21			98	6	22	77	104				32		13		M22×1.5
100	10~50	65	53	12	30		23	13	M20	27			117	6.5	27	94	123.5				41		16		M26×1.5
100	75/100	75	63	12	30		23	13	M20	27			117	6.5	27	94	123.5				41		16		M26×1.5
