无油衬套组件加高方型

图片仅供参考

无油衬套组件加高方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	有无密封圈	类型
JT-JSKOD	铝合金	本色阳极氧化	高力黄铜(SP2) 镶嵌固体润滑剂	无	加高方型 ● 双挡圈型 ● 标准型
JT-JSKOU	铝合金	本色阳极氧化	高力黄铜(SP2) 镶嵌固体润滑剂	有	加高方型 ● 双挡圈型 ● 标准型
JT-JSKLD	铝合金	本色阳极氧化	高力黄铜(SP2) 镶嵌固体润滑剂	无	加高方型 ● 双挡圈型 ● 加长型
JT-JSKLU	铝合金	本色阳极氧化	高力黄铜(SP2) 镶嵌固体润滑剂	有	加高方型 ● 双挡圈型 ● 加长型

选型参数

选型表

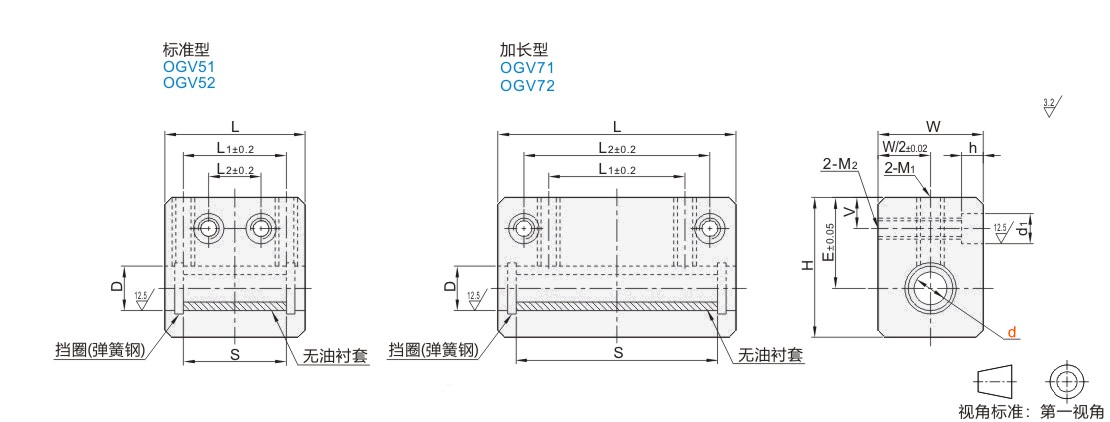

型号			E	W	H	D	L		L1		L2		S		V	M1	M2	d1×h
代码	d		E	W	H	D	标准型	加长型	标准型	加长型	标准型	加长型	标准型	加长型	V	M1	M2	d1×h
JT-JSKOD JT-JSKOU JT-JSKLD JT-JSKLU	10	+0.028 0	19	26	32	15.1	37	62	27	36	15	50	25	50	6	M6	M5	8×5.5	(M4螺钉用)
	12	+0.034 0	20	28	34	17.1	37	62	27	36	15	50			6		M5	8×5.5	(M4螺钉用)
	13		25	30	43	18.1	38	68	28	42	16	55			7		M6	9×6.5	(M5螺钉用)
	16		27	36	49	22.1	42	78	32	52	18	65	30	60	7		M6	9×6.5	(M5螺钉用)
	20	+0.041 0	31	42	54	28.3	48	85	36	58	18	70	35	70	8	M8	M8	11×8.5	(M6螺钉用)
	25		37	52	65	34.5	56	120	42	80	22	100	50	100	9	M10	M10	14×10.5
	30		40	58	71	41	68	128	44	90	22	110	60	120	9	M10	M10	14×10.5
