直线导轨滑块法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HXLSD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXLSQ	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HXLSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXLSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

精度等级选型参照精度等级表。

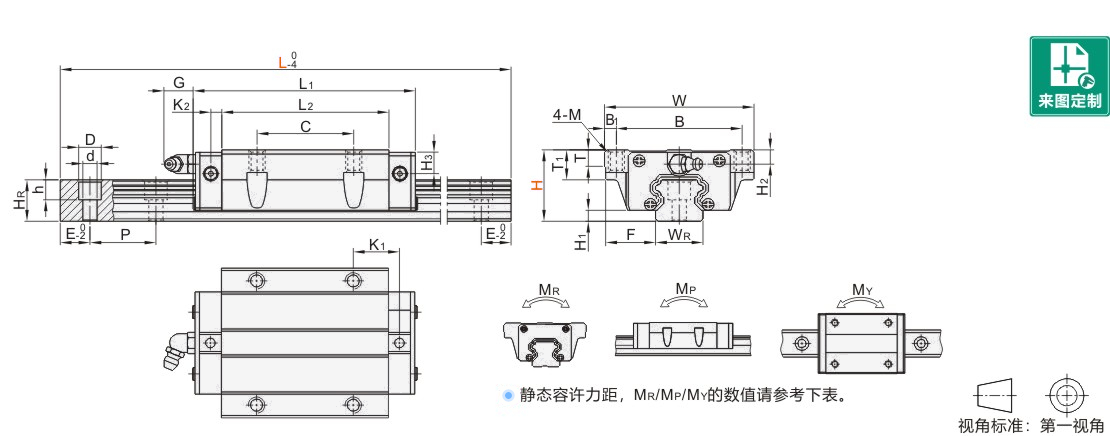

选型参数

选型表

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M	T	T1
JT-HXLSD JT-HXLSQ JT-HXLSO JT-HXLSX	24	100~1480	4.2	16	47	38	4.5	30	56.3	39.3	9.95	3.2	7	M5	7	11
	30	100~1480	5	21.5	63	53	5	40	72.9	51.3	8.65	5.8	12	M6	7	10
	36	100~1480	6.5	23.5	70	57	6.5	45	81.6	59	12.5	5.8		M8	11	16
	42	200~1480	8	31	90	72	9	52	97	71.4	16	6.8		M10	11	18
	48	200~2655	9.5	33	100	82	—	62	111.2	81	—	8.6	11.5	M10	13	21
	60	255~3486	10	37.5	120	100		80	137.7	102.5		10.6	13.5	M12	13	25
	70	300~3865	13	43.5	140	116		95	162.1	119.5		8.9		M14	19	32
	90	370~3927	15	53.5	170	142		110	199	149		8.9		M16	21.5	37.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	C0(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
4.3	4.3	15	15	7.5	5.3	4.5	60	M4×16	11.8	18.9	0.14	0.12	0.12	0.18	1.5
5	5	20	18	9.5	8.5	6		M5×16	19.2	29.5	0.29	0.23	0.23	0.4	2.4
6	6	23	22	11	9	7		M6×20	28.1	42.4	0.48	0.39	0.39	0.62	3.4
7	7	28	26	14	12	9	80	M8×25	39.2	57.8	0.79	0.62	0.62	1.09	4.8
8	8	34	29	14	12	9	80	M8×25	52	75.5	1.25	0.93	0.93	1.61	6.6
10	10	45	38	20	17	14	105	M12×35	83.8	117.9	2.57	1.81	1.81	2.98	11.5
11	11	53	44	23	20	16	120	M14×45	123.6	169.8	4.5	3.13	3.13	4.17	15.5
19	19	63	53	26	22	18	150	M16×50	198.8	265.3	8.36	6.11	6.11	8.73	21.9

H24~H42

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
H	L 最小单位1	N (安装孔数)	E	24	100~131	2	E=[L-(N-1)xP]/2
132~191	3
192~251	4
252~311	5
312~371	6
372~431	7
432~491	8
492~551	9
552~611	10
612~671	11
672~731	12
732~791	13
792~851	14
852~911	15
912~971	16
972~1031	17
1032~1091	18
1092~1151	19
1152~1211	20
1212~1271	21
1272~1331	22
1332~1391	23
1392~1451	24
1452~1480	25
30	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440-499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)	E
H		L 最小单位1	N (安装孔数)	E		30	740~799	13	E=[L-(N-1)xP]/2
800~859	14
860~919	15
920~979	16
980~1039	17
1040~1099	18
1100~1159	19
1160~1219	20
1220~1279	21
1280~1339	22
1340~1399	23
1400~1459	24
1460~1480	25
36		100~141	2
		100~141	2	142~201	3
		202~261	4
		262~321	5
		322~381	6
		382~441	7
		442~501	8
		502~561	9
		562~621	10
		622~681	11
		682~741	12
		742~801	13
		802~861	14
		862~921	15
		922-981	16
		982-1041	17
		1042-1101	18
		1102-1161	19
		1162-1221	20
		1222~1281	21
		1282-1341	22
		1342~1401	23

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)	E
H		L 最小单位1	N (安装孔数)	E		36	1402~1461	24	E=[L-(N-1)xP]/2
1462~1480	25					36
42		200~263	3
		264~343	4
		344~423	5
		424~503	6
		504~583	7
		584~663	8
		664~743	9
		744~823	10
		824~903	11
		904~983	12
		984~1063	13
		1064~1143	14
		1064~1143	14	1144~1223	15
		1224~1303	16
		1304~1383	17
		1384~1463	18
		1464~1480	19

H48~H90

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
48	200~255	3	E=[L-(N-1)xP]/2
	256~335	4
	336~415	5
	416~495	6
	496~575	7
	576~655	8
	656~735	9
	736~815	10
	816~895	11
	896~975	12
	976~1055	13
	1056~1135	14
	1136~1215	15
	1216~1295	16
	1296~1375	17
	1376~1455	18
	1456~1535	19
	1536~1615	20
	1616~1695	21
	1696~1775	22
	1776~1855	23
	1856~1935	24
	1936~2015	25
	2016~2095	26
	2096~2175	27
	2176~2255	28
	2256~2335	29
	2336~2415	30
	2416~2495	31
	2496~2575	32
	2576~2655	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
60	255~336	3	E=[L-(N-1)xP]/2
	337~441	4
	442~546	5
	547~651	6
	652~756	7
	757~861	8
	862~966	9
	967~1071	10
	1072~1176	11
	1177~1281	12
	1282~1386	13
	1387~1491	14
	1492~1596	15
	1597~1701	16
	1702~1806	17
	1807~1911	18
	1912~2016	19
	2017~2121	20
	2122~2226	21
	2227~2331	22
	2332~2436	23
	2437~2541	24
	2542~2646	25
	2647~2751	26
	2752~2856	27
	2857~2961	28
	2962~3066	29
	3067~3171	30
	3172~3276	31
	3277~3381	32
	3382~3486	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
70	300~385	3	E=[L-(N-1)xP]/2
	386~505	4
	506~625	5
	626~745	6
	746~865	7
	866~985	8
	986~1105	9
	1106~1225	10
	1226~1345	11
	1346~1465	12
	1466~1585	13
	1586~1705	14
	1706~1825	15
	1826~1945	16
	1946~2065	17
	2066~2185	18
	2186~2305	19
	2306~2425	20
	2426~2545	21
	2546~2665	22
	2666~2785	23
	2786~2905	24
	2906~3025	25
	3026~3145	26
	3146~3265	27
	3266~3385	28
	3386~3505	29
	3506~3625	30
	3626~3745	31
	3746~3865	32

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
90	370~477	3	E=[L-(N-1)xP]/2
	478~627	4
	628~777	5
	778~927	6
	928~1077	7
	1078~1227	8
	1228~1377	9
	1378~1527	10
	1528~1677	11
	1678~1827	12
	1828~1977	13
	1978~2127	14
	2128~2277	15
	2278~2427	16
	2428~2577	17
	2578~2727	18
	2728~2877	19
	2878~3027	20
	3028~3177	21
	3178~3327	22
	3328~3477	23
	3478~3627	24
	3628~3777	25
	3778~3927	26

P：螺钉孔间距离

E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级								精密级
尺寸精度		24	30	36	42	48	60	70	90	24	30	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
单滑块	宽度F的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.01		0.07			0.01
双滑块	宽度F的相互误差	0.02		0.03			0.03			0.015		0.015		0.07			0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
