梯形丝杠螺母法兰四孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

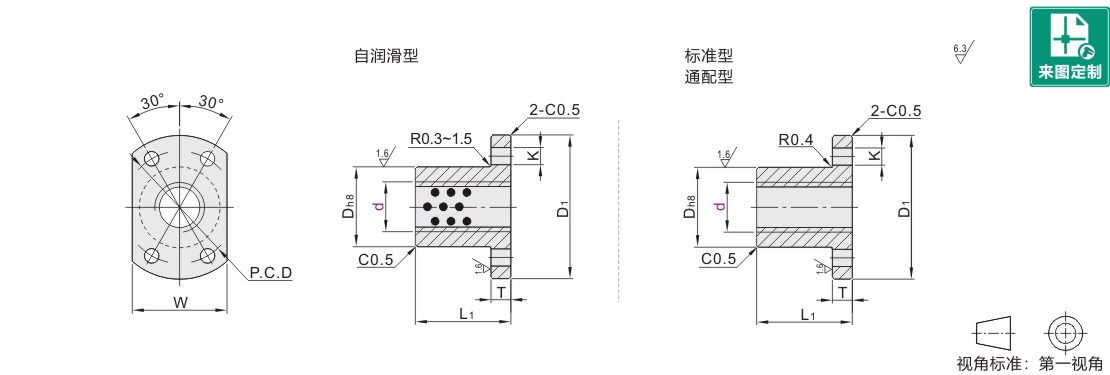

型号		螺距 P	D	L1	D1	T	P.C.D	K	W	动态容许推力(KN)	重量 (g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	W	动态容许推力(KN)	重量 (g)
材质：黄铜（嵌入固体润滑剂）自润滑型 JT-ILIXG JT-ILILS	10	2	20	24	37	5	26	4.3	23	2.5	67
	12	2	22	30	45		31	5.3	25	3.9	95
	14	3	22	30	45		31	5.3	25	4.5	86
	16	3	28	35	52	6	38	6.3	31	6.62	172
	20	4	32	40	57	6	42		35	9.8	220
	22	5	36	50	62	7	47		41	12.35	364
	25	5	36	50	62	7	47		41	14.2	297
材质：黄铜标准型 JT-ILIMD JT-ILIMU 通配型 JT-ILIMQ JT-ILIMF	10	2	20	24	37	5	26	4.3	23	2.5	63
	12	2	22	30	45		31	5.3	25	3.9	93
	14	3	22	30	45		31	5.3	25	4.5	84
	16	3	28	35	52	6	38	6.3	31	6.62	166
	18	4	32	40	57		42		35	8.7	217
	20	4	32	40	57		42		35	9.8	217
	22	5	36	50	62	7	47		41	12.35	355
	25		36	50	62	7	47		41	14.2	286
	28		44	56	77	8	58	9	49	17.9	535
	32	6	44	56	77		58		49	21.05	485
	36		52	60	85		66		57	25.75	715
	40		58	70	99	10	76	11	63	33.8	1030
	(50)	8	68	80	110	11	85	11	72	40	1330
材质：QT400 通配型 JT-ILIQD JT-ILIQU	10	2	20	24	37	5	26	4.3	23	2.5	65
	12	2	22	30	45		31	5.3	25	3.9	95
	14	3	22	30	45		31	5.3	25	4.5	85
	16	3	28	35	52		38	6.3	31	6.62	170
	18	4	32	40	57	6	42		35	8.7	218
	20	4	32	40	57	6	42		35	9.8	218
	22	5	36	50	62	7	47		41	12.35	360
	25		36	50	62	7	47		41	14.2	295
	28		44	56	77	8	58	9	49	17.9	545
	32	6	44	56	77		58		49	21.05	495
	36		52	60	85		66		57	25.75	725
	40		58	70	99	10	76	11	63	33.8	1040
材质：POM/PPS 通配型 (POM) JT-ILIQQ JT-ILIQF (PPS) JT-ILIQO JT-ILIQX	10	2	20	24	37	5	26	4.3	23	0.253	12
	12	2	22	30	45		31	5.3	25	0.39	17
	14	3	22	30	45		31	5.3	25	0.489	46
	16	3	28	35	52	6	38	6.3	31	0.626	27
	18	4	32	40	57		42		35	0.873	41
	20	4	32	40	57		42		35	0.979	38
	22	5	36	50	62	7	47		41	1.415	61
	25	5	36	50	62	7	47		41	2.045	57
材质：工程塑料通配型 JT-ILIQL JT-ILIQM	10	2	20	24	37	5	26	4.3	23	0.253	12
	12	2	22	30	45		31	5.3	25	0.39	17
	14	3	22	30	45		31	5.3	25	0.489	46
