滚珠丝杠标准螺帽型 C5精度

图片仅供参考

滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMBSQ	右旋	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 压轧
JT-IMBSD●	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 研磨
JT-IMBSU●	左旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

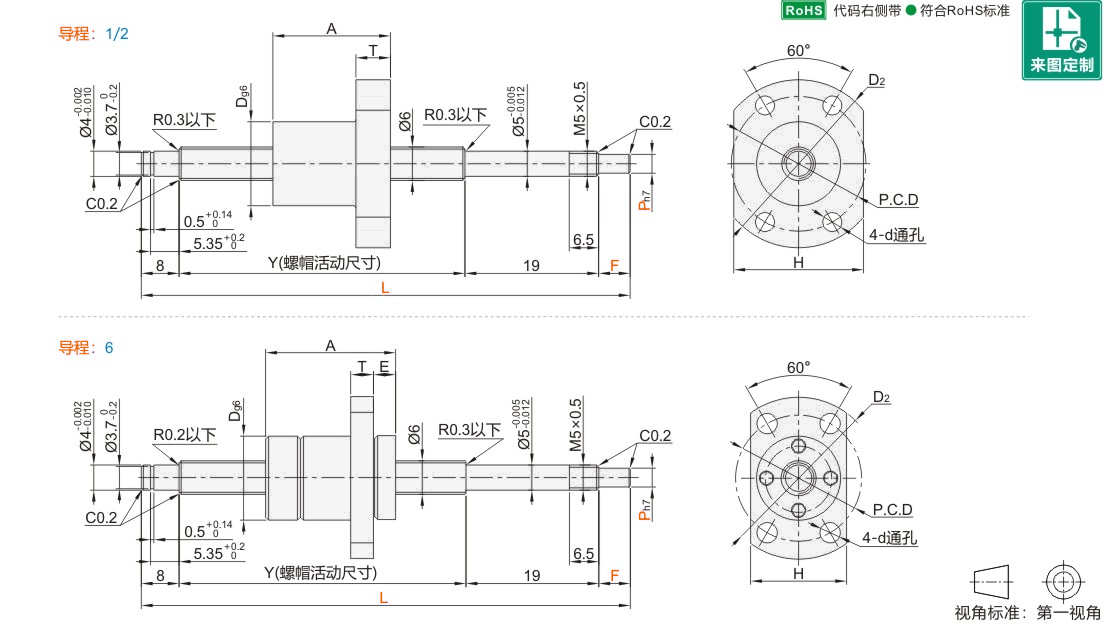

选型参数

选型表

型号			最小单位1 L	F	P	Y	A	D	D2	H	T	P.C.D	d	E	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	F	P	Y	A	D	D2	H	T	P.C.D	d	E	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
压轧 JT-IMBSQ研磨 JT-IMBSD JT-IMBSU	6	1	100~350	6	4	L-(27+F)	15	12	24	16	3.5	18	3.4	—	0.8	3×1	0.56	0.95
		2					16	12	24		3.5	18		—	1.2	3×1	0.75	1.20
		6*					17	14	27		4	21		3.5	1.2	1.6×2	1.26	2.13

带*的导程仅适用JT-IMBSD/JT-IMBSQ。

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMBSQ JT-IMBSD JT-IMBSU	6	1 2 6*	圆法兰	JT-IVXSD-5(详情请在怡合达网站搜索查看)	JT-IVXDD-5(详情请在怡合达网站搜索查看)
JT-IMBSQ JT-IMBSD JT-IMBSU	6	1 2 6*	方形	JT-IVXUD-5(详情请在怡合达网站搜索查看)	JT-IVXQD-5(详情请在怡合达网站搜索查看)

带*的规格仅适用JT-IMBSD/JT-IMBSQ。

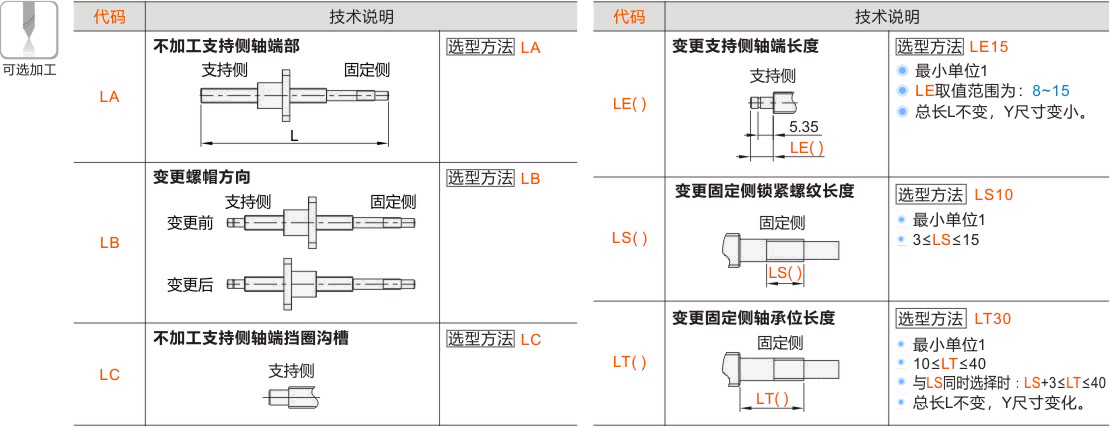

可选加工参数

产品名称

暂未上传文档资料
