选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

5~130/1

G(mm) *

5~20/1

螺纹长度E(mm) *

6~40/1

螺纹直径选择N(mm) *

悬臂销引导式外螺纹安装型

图片仅供参考

悬臂销引导式外螺纹安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-GALSD	螺纹长度固定型	S45C	发黑
JT-GALDD	螺纹长度指定型	S45C	发黑
JT-GALSU	螺纹长度固定型	S45C	无电解镀镍
JT-GALDU	螺纹长度指定型	S45C	无电解镀镍
JT-GALSQ	螺纹长度固定型	SUS304	—
JT-GALDQ	螺纹长度指定型	SUS304	—

表1

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

工艺孔加工条件：总长度除以D段长度>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1				N	Pg6	M	H	W

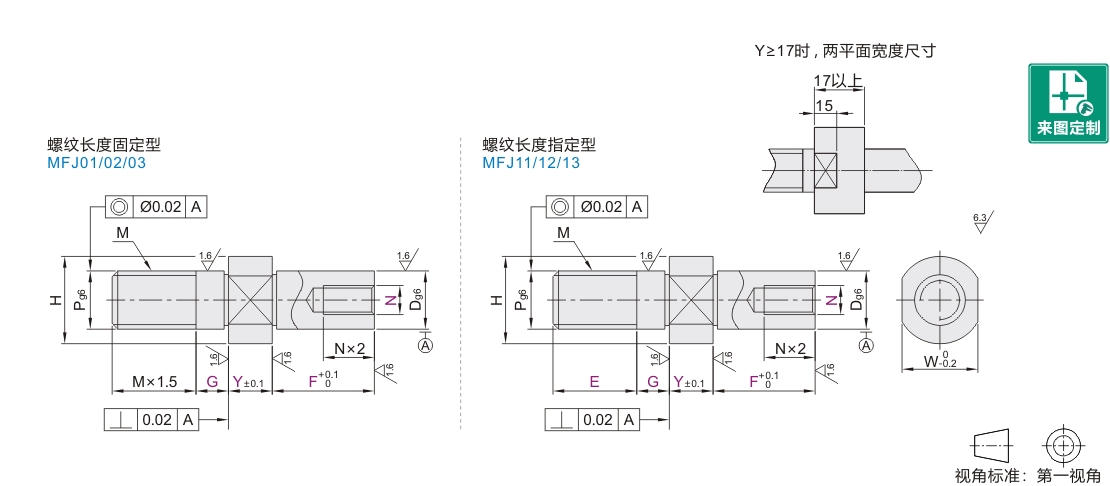

代码	规格	Dg6		Y	F	G	E	N	Pg6	M	H	W
螺纹长度固定型 JT-GALSD JT-GALSU JT-GALSQ 螺纹长度指定型 JT-GALDD JT-GALDU JT-GALDQ	6	6	-0.004 -0.012	2~65	5~110	5~10	6~15	3	6	M6	10	8
	8	8	-0.005 -0.014				8~18	4	8	M8	12	10
	10	10	-0.005 -0.014				10~22	4 5 6	10	M10	15	13
	12	12	-0.006 -0.017		10~130	5~15	12~25	5 6 8	12	M12	17	14
	13	13						5 6 8			18	15
	15	15						6 8 10 12			20	17
	16	16									21	18
	17	17				5~20					23	20
	18	18									23	20
	20	20	-0.007 -0.020	4~65			20~40	6 8 10 12	20	M20	26	24
	20A	20							16	M16	26	24
	22	22							20	M20	28	25
	22A	22							16	M16	28	25
	25	25						8 10 12 16	20	M20	31	27
	25A	25						8 10 12 16	16	M16	31	27
	30	30						8 10 12 16 20	20	M20	36	32
	30A	30						8 10 12 16 20	16	M16	36	32

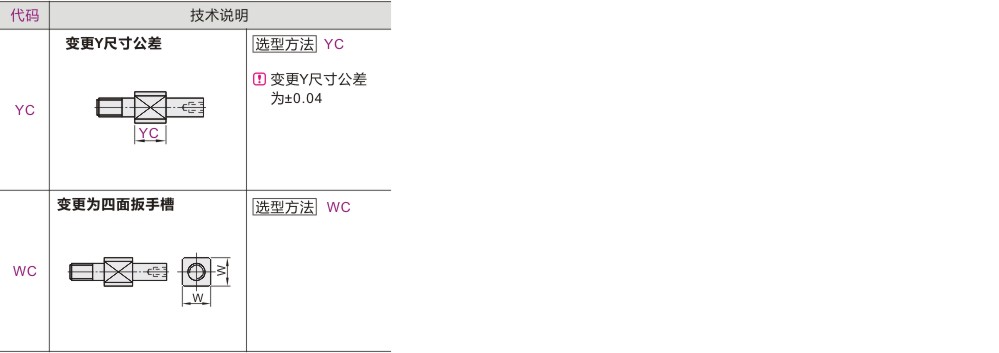

可选加工参数
