十字环联轴器螺钉固定型/螺钉夹紧型

图片仅供参考

十字环联轴器螺钉固定型/螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

型号 / 代码	代码分类	型号 / D	d-e	d-e	d-e	d-e	d-e	L / JT-NXCDD	L / JT-NXCDX	L1 / JT-NXCDD	L1 / JT-NXCDX	F / JT-NXCDD	F / JT-NXCDX	A	d1	JT-NXCDD / M	JT-NXCDD / 锁紧扭矩 (N·m)	JT-NXCDX / M	JT-NXCDX / 锁紧扭矩 (N·m)
JT-NXCDD	固定型	45	d	15	16	18	20	43.6		15		7.5		14.5	22.5	M5	3.6
JT-NXCDX	夹紧型	45	d	15	16	18	20		46		16.2		6	14.5	22.5			M5	10
JT-NXCDD	固定型	45	e	15 16 18 20	16 18 20	18 20	20	43.6		15		7.5		14.5	22.5	M5	3.6
JT-NXCDX	夹紧型	45	e	15 16 18 20	16 18 20	18 20	20		46		16.2		6	14.5	22.5			M5	10
JT-NXCDD	固定型	55	d	20	22	24	25	49.4		17		8.5		18.5	29	M6	6
JT-NXCDX	夹紧型	55	d	20	22	24	25		57		20.8		7	18.5	29			M6	15
JT-NXCDD	固定型	55	e	20 22 24 25	22 24 25	24 25	25	49.4		17		8.5		18.5	29	M6	6
JT-NXCDX	夹紧型	55	e	20 22 24 25	22 24 25	24 25	25		57		20.8		7	18.5	29			M6	15
JT-NXCDD	固定型	70	d	25	28	30	35	57		20		10		一	36	M8	14
JT-NXCDX	夹紧型	70	d	25	28	30	35		一		一		一	一	36			一	一
JT-NXCDD	固定型	70	e	25 28 30 35	28 30 35	30 35	35	57		20		10		一	36	M8	14
JT-NXCDX	夹紧型	70	e	25 28 30 35	28 30 35	30 35	35		一		一		一	一	36			一	一

尺寸性能表

型号		容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	额定扭矩 (N·m)	重量(g)
代码	D	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	额定扭矩 (N·m)	重量(g)
JT-NXCDD	45	1	1.0	±0.3	65000	10000	1.7×10^⁻⁴	60	400
	55		1.2	±0.5	100000		3.3×10⁻⁴	90	700
	70		1.6	±0.6	180000		11×10⁻⁴	160	1300
JT-NXCDX	45	1	0.8	±0.3	35000	5000	1.8×10⁻⁴	50	450
JT-NXCDX	55	1	1.0	±0.5	52000	5000	3.3×10⁻⁴	75	800

惯性力矩和重量按最大孔径计算。

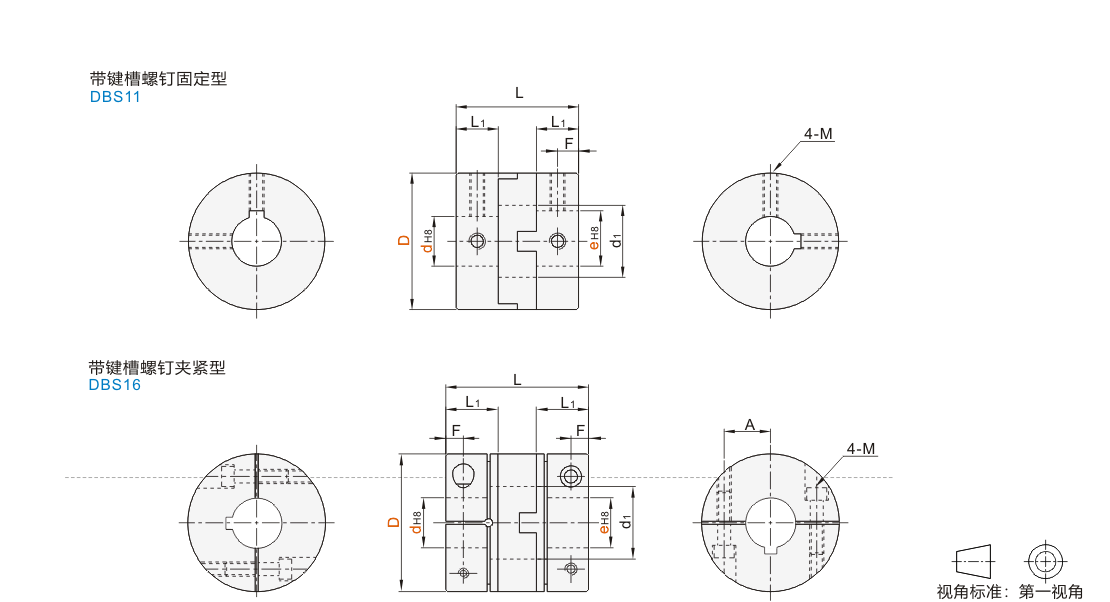

技术图档

技术图档（二）

代码	类型	材质		附件
代码	类型	主体	间隔环	附件
JT-NXCDD	带键槽螺钉固定型	不锈钢	铝青铜	内六角紧定螺钉
JT-NXCDX	带键槽螺钉夹紧型	不锈钢	铝青铜	内六角圆柱头螺钉

键槽详细尺寸见“产品简介”
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

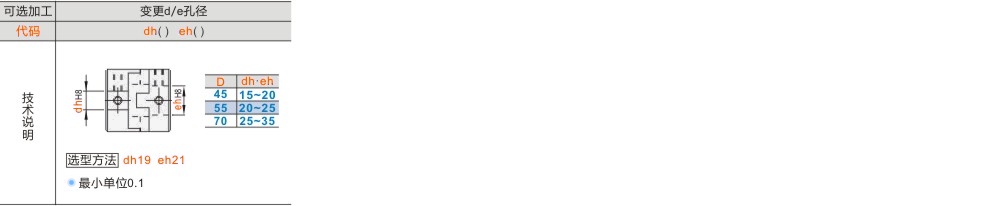

可选加工参数
