锥度导向定位块

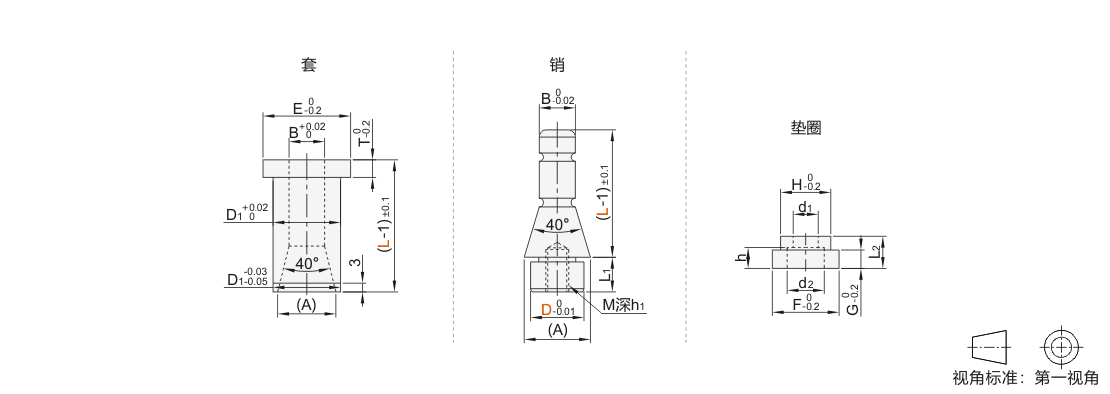

 选型表

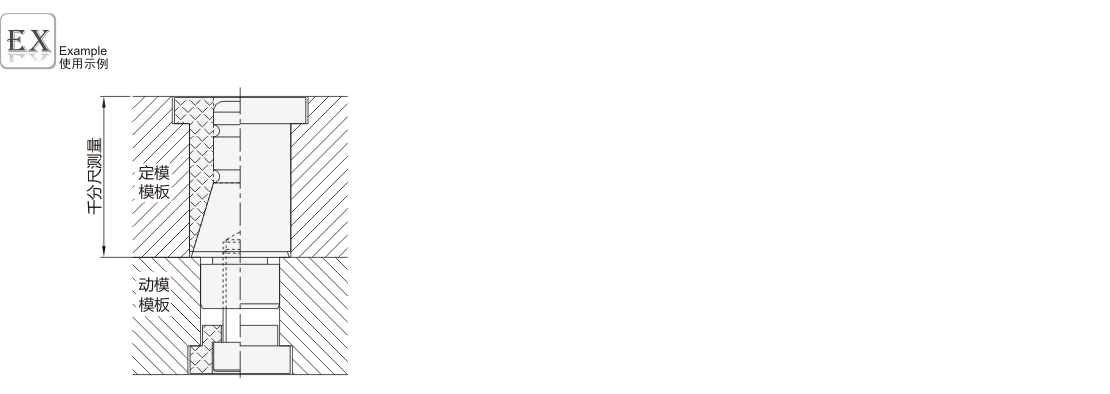

锥度导向型定位块安装方法
● 销、套的固定孔建议精度为+0.01/0。
● 在销和套装配并轻轻拧紧的状态下，用千分尺从套的顶面到销的锥度底部作实际测量。
● 将固定模板的板厚加工测量值的-0.01~-0.03。
● 将套压入到定模模板中。
● 将销装入动模模板中，将垫圈从反面嵌入，用螺栓拧紧。
● 将模具装到成形机上后，随着模具的闭合，销的肩部逐渐嵌入模板，此时锥度部分完成定位。
