ECL21/22 闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
ECL21	10.0	聚氨酯	钢丝	灰色半透明	0~80°C	T10	精密型
ECL22	10.0	氯丁橡胶	玻璃纤维线	黑色	-30~80°C	T10	经济型

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用。
表格中所有代码的皮带周长为芯线长度。
重量为理论值，与实物可能存在差异，仅供参考。
经济型橡胶同步带和聚氨酯同步带无导电功能。
如需要经济型防静电同步带，请联系我司产品部门。

皮带宽度公差

皮带宽度(mm)						公差
3~30						±0.5
31~50						±0.8

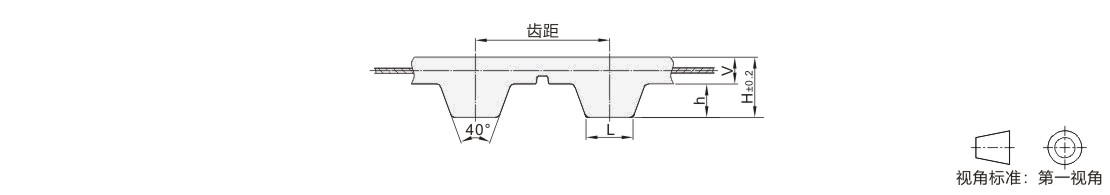

代码	齿形	齿距	L	h	H	V	单位带重(kg/10mm×1m)
ECL01	T10	10	3.5	2.5	4.5	2	0.042
ECL02	T10	10	3.5	2.5	4.5	2	0.042

选型参数

JT-VMIUD-T10(齿距：10)

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
聚氨酯 JT-VMIUD-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	260	26
		370	37
		400	40
		410	41
		440	44
		450	45
		500	50
		530	53
		550	55
		560	56
		600	60
		610	61
		630	63
		650	65
		660	66
		690	69
		700	70
		720	72
		750	75
		780	78
		800	80
		810	81
		840	84
		850	85
		880	88
		890	89
		900	90
		910	91
		920	92
		940	94
		950	95
		960	96
		970	97
		980	98
		1000	100
		1010	101
		1050	105
		1080	108
		1100	110
		1110	111
		1140	114
		1150	115
		1200	120
		1210	121
		1240	124
		1250	125
		1300	130
		1320	132
		1350	135
		1380	138
		1390	139
		1400	140
		1420	142
		1440	144
		1450	145
		1460	146
		1500	150
		1560	156
		1600	160
		1610	161
		1700	170
		1750	175
		1780	178
		1800	180
1880	188
1960	196
2160	216
2200	220
2210	221
2250	225

JT-VMIUU-T10(齿距：10)

型号		皮带周长	齿数	型号
代码	皮带公称宽度			代码	皮带公称宽度
代码	皮带公称宽度			代码	皮带公称宽度	橡胶 JT-VMIUU-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	260	26	橡胶 JT-VMIUU-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	1170	117
320	32	1200	120
330	33	1210	121
340	34	1230	123
370	37	1240	124
380	38	1250	125
400	40	1260	126
410	41	1270	127
420	42	1280	128
440	44	1300	130
450	45	1310	131
460	46	1320	132
480	48	1350	135
500	50	1390	139
510	51	1400	140
520	52	1410	141
530	53	1420	142
540	54	1440	144
550	55	1450	145
560	56	1460	146
570	57	1470	147
580	58	1480	148
600	60	1500	150
610	61	1560	156
630	63	1580	158
640	64	1600	160
650	65	1610	161
660	66	1620	162
680	68	1630	163
690	69	1640	164
700	70	1700	170
710	71	1750	175
720	72	1780	178
730	73	1800	180
750	75	1860	186
770	77	1880	188
780	78	1890	189
800	80	1960	196
810	81	1980	198
840	84	2020	202
850	85	2100	210
870	87	2120	212
880	88	2200	220
890	89	2250	225
900	90	2300	230
910	91	2380	238
920	92	2400	240
930	93	2480	248
940	94	2500	250
950	95	2510	251
960	96	2600	260
970	97	2650	265
980	98	2800	280
990	99	2850	285
1000	100	3000	300
1010	101	3110	311
1020	102	3300	330
1040	104	3460	346
1050	105	3500	350
1080	108	3700	370
1100	110	3800	380
1110	111	3960	396
1120	112	4050	405
1140	114	4650	465
1150	115	/
