皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

14~125/1

台阶孔深度J(mm) *

3~71/0.1

左端台阶孔内径Q(mm) *

14~125/1

右端台阶孔内径R(mm) *

14~125/1

左端台阶孔深度S(mm) *

3~28/1

右端台阶孔深度T(mm) *

3~28/1

图片仅供参考

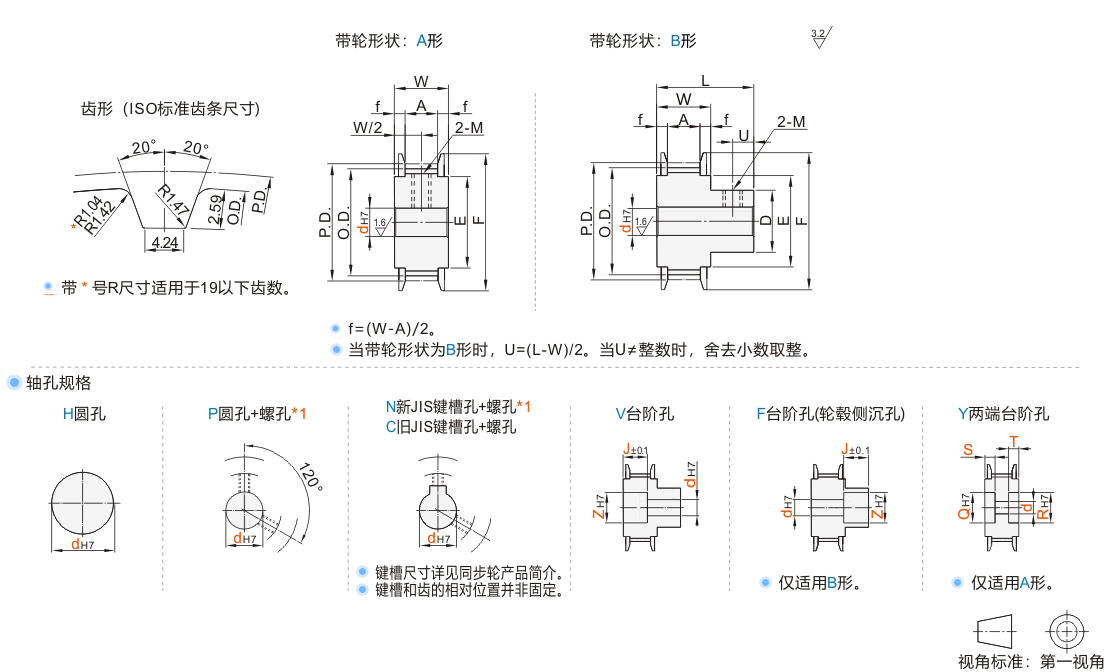

梯形齿同步轮 H型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	本色阳极氧化
Y-EAB02	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	黑色阳极氧化
Y-EAB03	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	喷砂镀镍
Y-EAB01	H100	25.4 (1inch)	12.7	铝合金	铝合金	本色阳极氧化
Y-EAB02	H100	25.4 (1inch)	12.7	铝合金	铝合金	黑色阳极氧化
Y-EAB03	H100	25.4 (1inch)	12.7	铝合金	铝合金	喷砂镀镍
Y-EAB01	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	本色阳极氧化
Y-EAB02	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	黑色阳极氧化
Y-EAB03	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	喷砂镀镍
Y-EAB01	H200	50.8 (2inch)	12.7	铝合金	铝合金	本色阳极氧化
Y-EAB02	H200	50.8 (2inch)	12.7	铝合金	铝合金	黑色阳极氧化
Y-EAB03	H200	50.8 (2inch)	12.7	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
带轮齿顶圆直径	跳动公差	O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~46	M8	M8×6
47~65	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
JT-RVBXSD-H075 JT-RVBXSU-H075 JT-RVBXSQ-H075 JT-RVBXSD-H100 JT-RVBXSU-H100 JT-RVBXSQ-H100 JT-RVBXSD-H150 JT-RVBXSU-H150 JT-RVBXSQ-H150 JT-RVBXSD-H200 JT-RVBXSU-H200 JT-RVBXSQ-H200	14	A B	H P N C V F Y	12~41	12~30	12~30	12~39	12~39	12~35	12~29	12~25	12~33	14~41	14~35	A形时 3.0≤J≤W-3.0 B形时 3.0≤J≤L-3.0	14~41	3~28 S+T≤W-3	56.6	55.22	39	61	45	皮带宽度19.1 H075 A:21 W:26 L:41 皮带宽度25.4 H100 A:27 W:32 L:47(38~=L:53) 皮带宽度38.1 H150 A:40 W:45 L:60(38~=L:65) 皮带宽度50.8 H200 A:54 W:59 L:74
	15			12~46	12~34	12~31	12~44	12~44	12~41	12~33	12~29	12~39	14~46	14~41		14~46		60.64	59.27	45	67	50
	16			12~52	12~40	12~36	12~50	12~50	12~44	12~36	12~30	12~42	14~52	14~44		14~52		64.68	63.31	48	70	56
	17			12~56	12~44	12~41	12~54	12~54	12~44	12~36	12~30	12~42	14~56	14~44		14~56		68.72	67.35	48	80	60
	18			12~56	12~44	12~44	12~54	12~54	12~46	12~38	12~35	12~44	14~56	14~46		14~56		72.77	71.39	50	80	60
	19			14~63	14~49	14~46	14~61	14~61	14~46	14~38	14~35	14~44	16~63	16~46		16~63		76.81	75.44	50	87	67
	20			14~63	14~50	14~50	14~61	14~61	14~54	14~46	14~38	14~52	16~63	16~54		16~63		80.85	79.48	58	87	67
	21			14~67	14~57	14~50	14~65	14~65	14~54	14~46	14~38	14~52	16~67	16~54		16~67		84.89	83.52		95	75
	22			14~67	14~57	14~50	14~65	14~65	14~54	14~46	14~38	14~52	16~67	16~54		16~67		88.94	87.56		95	75
	24			16~76	16~65	16~55	16~74	16~74	16~54	16~46	16~38	16~52	18~76	18~54		18~76		97.01	95.65		104	84
	25			16~80	16~70	16~55	16~80	16~80	16~59	16~49	16~41	16~57	18~82	18~59		18~82		101.06	99.69	63	111	90
	26			20~84	20~70	20~55	20~82	20~82	20~59	20~49	20~41	20~57	22~84	22~59		22~84		105.11	103.73		111	90
	28			20~85	20~70	20~55	20~83	20~83	20~59	20~49	20~41	20~57	22~94	22~59		22~94		113.19	111.82		123	102
	30			20~85	20~70	20~55	20~83	20~83	20~59	20~49	20~41	20~57	22~95	22~59		22~95		121.28	119.9		127	105
	32			20~85	20~70	20~55	20~83	20~83	20~59	20~49	20~43	20~57	22~95	22~59		22~95		129.36	127.99		135	115
	34			20~85	20~70	20~55	20~83	20~83	20~67	20~57	20~49	20~65	22~95	22~67		22~95		137.45	136.JT-VMPSLCSFZMPNZFZ	71	144	125
	36			20~85	20~70	20~55	20~83	20~83	20~67	20~57	20~49	20~65	22~95	22~67		22~95		145.53	144.16	71	152	130
	38			20~85	20~70	20~55	20~83	20~83	20~72	20~62	20~55	—	22~95	—		22~95		153.62	152.24	88	165	140
	40			20~85	20~70	20~55	20~83	20~83	20~72	20~62	20~55		22~95			22~95		161.7	160.33		170	150
	42			20~85	20~70	20~55	20~83	20~83	20~72	20~62	20~55		22~95			22~95		169.79	168.41		180	155
	44			20~105	20~70	20~55	20~103	20~105	20~72	20~62	20~55		22~125			22~125		177.87	176.5		190	170
	48			20~105	20~70	20~55	20~103	20~105	20~72	20~62	20~55		22~125			22~125		194.04	192.67		205	180
	50			20~105	20~70	20~55	20~103	20~105	20~72	20~62	20~55		22~125			22~125		202.13	200.76		210	185

轴孔规格H、V、F、Y时，无螺孔。带轮类型H075、H200时，齿数不超过36。
“可选加工”见同步轮产品简介。孔径13、14、17、21~29、31、32、46~49、51~55不适用轴孔规格C。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数
