法兰型双孔端面固定导向轴支座

图片仅供参考

法兰型双孔端面固定导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-SBPQD	S45C	发黑	双孔端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPQU	S45C	喷细砂无电解镀镍	双孔端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPQX	SUS304	—	双孔端面固定型 ● 安装孔通孔 ● 圆法兰型
JT-SBPFD	S45C	发黑	双孔端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPFU	S45C	喷细砂无电解镀镍	双孔端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPFX	SUS304	—	双孔端面固定型 ● 安装孔通孔 ● 方法兰型
JT-SBPOD	S45C	发黑	双孔端面固定型 ● 安装孔通孔 ● 对边法兰型
JT-SBPOU	S45C	喷细砂无电解镀镍	双孔端面固定型 ● 安装孔通孔 ● 对边法兰型
JT-SBPOX	SUS304	—	双孔端面固定型 ● 安装孔通孔 ● 对边法兰型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

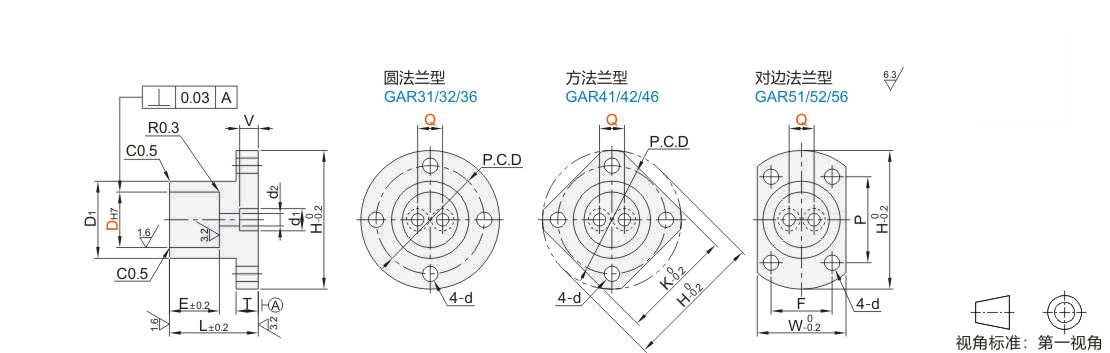

型号					Q	L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
代码			DH7		Q	L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
圆法兰型方法兰型对边法兰型 JT-SBPQD JT-SBPFD JT-SBPOD JT-SBPQU JT-SBPFU JT-SBPOU JT-SBPQX JT-SBPFX JT-SBPOX			18	+0.021 0	9 10	29	24	48	8	6	16	37	38	30	32	17	5.5	8	4.5	M4
			20		9 10 11 12	31	28	50			18	39	40	32	31	22		8	4.5	M4
			25		11 12 13 14 15 16	36	33	55			23	44	45	37	36	24		10	5.5	M5
			30		13 14 15 16 17 18 19 20	48	38	66	10	9	28	52	54	42	41	27	6.5	12	6.5	M6
			35	+0.025 0	17 18 19 20 21 22 23	53	45	80			33	65	68	60	50	38	9	14	9	CM8
			40	+0.025 0	17 18 19 20 21 22 23 24 25 26 27 28	58	54	88			38	72	74	62	62	38	9	14	9	CM8
