选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左挡圈槽到端面距离F(mm) *

3~400/1

右挡圈槽到端面距离S(mm) *

3~400/1

一键槽到端面距离KA(mm) *

0~800/1

一键槽长度A(mm) *

2~100/1

二键槽到端面距离KB(mm) *

0~800/1

二键槽长度B(mm) *

2~100/1

三键槽到端面距离KC(mm) *

0~800/1

三键槽长度C(mm) *

2~100/1

图片仅供参考

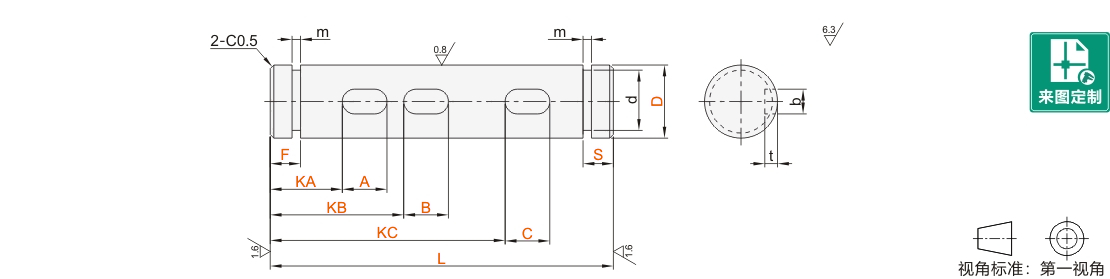

直杆型转轴带挡圈槽和键槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	D公差	材质	表面处理	类型
JT-GBASD	带挡圈	g6	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBESD	不带挡圈	g6	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBASU	带挡圈	g6	S45C	无电解镀镍	带挡圈槽型 ● 键槽型
JT-GBESU	不带挡圈	g6	S45C	无电解镀镍	带挡圈槽型 ● 键槽型
JT-GBADD	带挡圈	g6	SUS304	—	带挡圈槽型 ● 键槽型
JT-GBEDD	不带挡圈	g6	SUS304	—	带挡圈槽型 ● 键槽型
JT-GBAQD	带挡圈	h7	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBEQD	不带挡圈	h7	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBAQU	带挡圈	h7	S45C	无电解镀镍	带挡圈槽型 ● 键槽型
JT-GBEQU	不带挡圈	h7	S45C	无电解镀镍	带挡圈槽型 ● 键槽型
JT-GBAFD	带挡圈	h7	SUS304	—	带挡圈槽型 ● 键槽型
JT-GBEFD	不带挡圈	h7	SUS304	—	带挡圈槽型 ● 键槽型
JT-GBAXD	带挡圈	h9	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBEXD	不带挡圈	h9	S45C	发黑	带挡圈槽型 ● 键槽型
JT-GBAXU	带挡圈	h9	S45C	无电解镀镍	带挡圈槽型 ● 键槽型
JT-GBEXU	不带挡圈	h9	S45C	无电解镀镍	带挡圈槽型 ● 键槽型

圆度、直线度、垂直度、同轴度请参阅转轴产品简介。
键槽尺寸与挡圈槽m详细尺寸，请参阅转轴产品简介。

选型参数

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dg6				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dg6				最小单位1
附件带挡圈 JT-GBASD JT-GBASU JT-GBADD 附件不带挡圈 JT-GBESD JT-GBESU JT-GBEDD	6	-0.004 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	-0.005 -0.014	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	-0.005 -0.014	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	-0.006 -0.017	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	13		35.0~600.0					TBP02-13
	15		45.0~700.0					TBP02-15
	16		45.0~800.0					TBP02-16
	17		65.0~800.0					TBP02-17
	18							TBP02-18
	20	-0.007 -0.020						TBP02-20
	22							TBP02-22
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	-0.009 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

JT-GBADD/JT-GBEDD不可选择D13、16、18、22。

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh7				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh7				最小单位1
附件带挡圈JT-GBAQD JT-GBAQU JT-GBAFD 附件不带挡圈 JT-GBEQD JT-GBEQU JT-GBEFD	6	0 -0.012	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.015	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	0 -0.015	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	0 -0.018	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15	0 -0.018	45.0~700.0					TBP02-15
	20	0 -0.021	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.025						TBP02-35
	40							TBP02-40
	50		95.0~800.0					TBP02-50

型号			L 最小单位0.1	F·S 最小单位1	键槽① KA·A	键槽② KB·B	键槽③ KC·C	仅附件带挡圈型号(2个）
代码	Dh9				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh9				最小单位1
附件带挡圈 JT-GBAXD JT-GBAXU 附件不带挡圈 JT-GBEXD JT-GBEXU	6	0 -0.030	18.0~300.0	3≤F<L/2 3≤S<L/2	KA≥F b≤A≤100	KB≥F b≤B≤100	KC≥KB+B b≤C≤100	TBP12-5
	8	0 -0.036	18.0~400.0	4≤F<L/2 4≤S<L/2				TBP12-7
	10	0 -0.036	20.0~500.0	4≤F<L/2 4≤S<L/2				TBP02-10
	12	0 -0.043	35.0~600.0	5≤F<L/2 5≤S<L/2				TBP02-12
	15	0 -0.043	45.0~700.0					TBP02-15
	20	0 -0.043	55.0~800.0					TBP02-20
	25		75.0~800.0	6≤F<L/2 6≤S<L/2				TBP02-25
	30							TBP02-30
	35	0 -0.062						TBP02-35

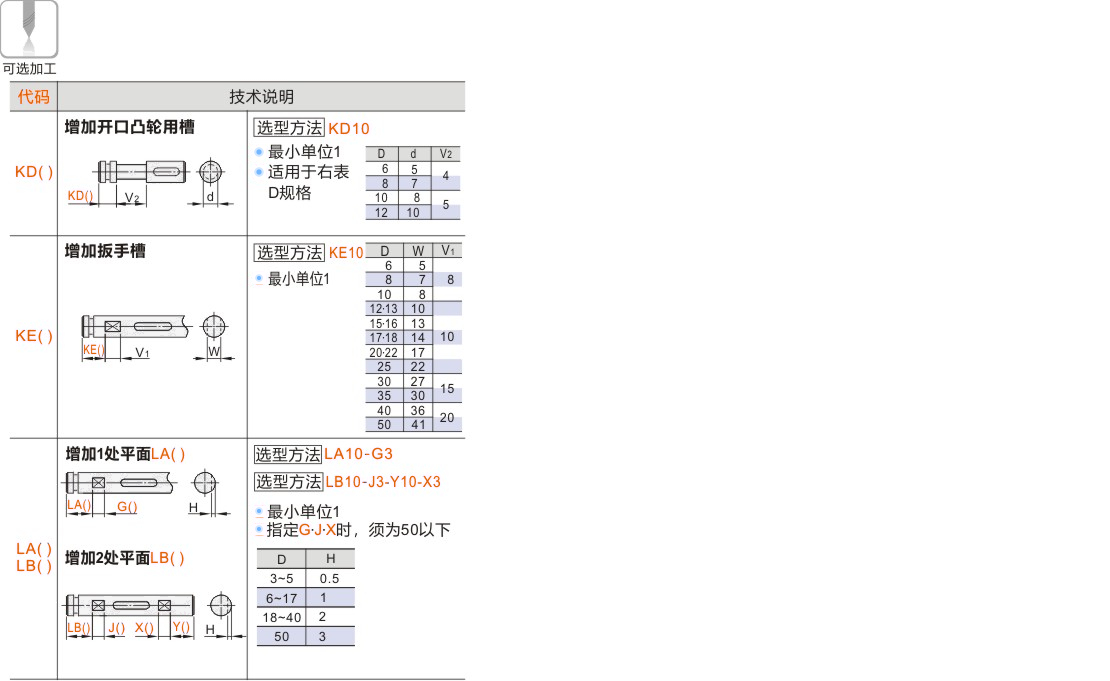

可选加工参数
