交流电动滚筒直辊内螺纹扁位

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装方式	材质	表面处理	类型
JT-EMFSD	扁位型	低碳钢	镀锌	直式无驱动型 ● 微型
JT-EMFSU	扁位型	不锈钢	—	直式无驱动型 ● 微型
JT-EMFSF	内螺纹型	低碳钢	镀锌	直式无驱动型 ● 标准型
JT-EMFSO	内螺纹型	不锈钢	—	直式无驱动型 ● 标准型

B(单相 220V)不支持调速，速度代码代表出厂线速度，如3，即3M/min。
C(三相 220V)及D(三相 380V)适用25Hz~65Hz变频器进行调速。

选型参数

选型表

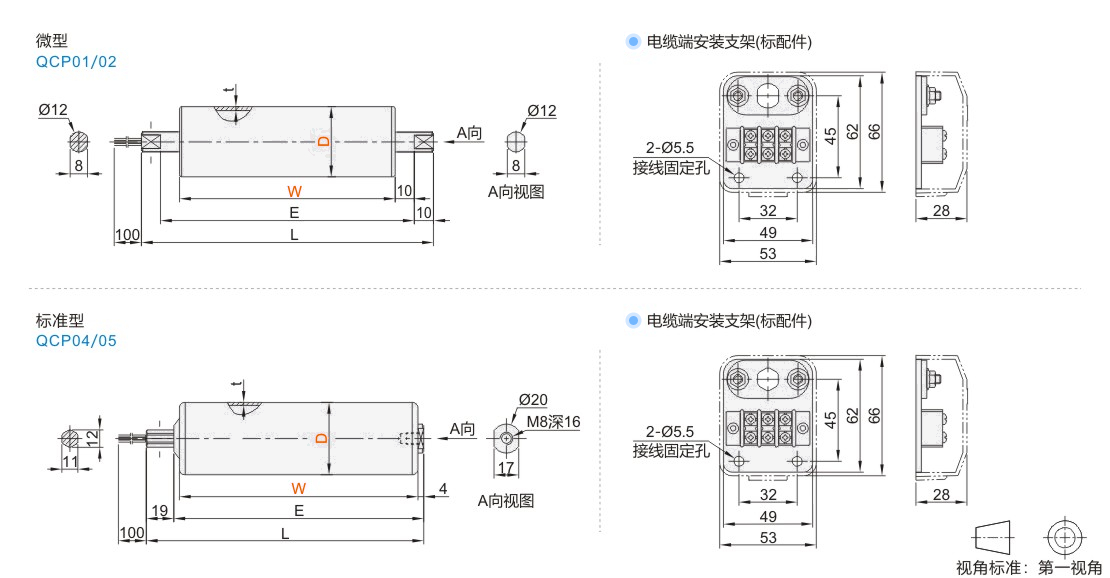

型号		D	W (最小单位1)	电源电压	电机功率	t	E	L
代码	速度代码	D	W (最小单位1)	电源电压	电机功率	t	E	L
微型 JT-EMFSD JT-EMFSU	3 10 15 30	38	280~1000	C(三相 220V)	4W	1.2	W+20	W+40
标准型 JT-EMFSF JT-EMFSO	5 10 16 25 40	50	330~1500	B(单相 220V)	7W 14W	1.5	W+8	W+27
标准型 JT-EMFSF JT-EMFSO	5 10 16 25 40	50	330~1500	C(三相 220V) D(三相 380V)	8W 16W	1.5	W+8	W+27

微型特性表(三相 220V)

标准型特性表(单相 220V)

速度代码	额定速度			7W电机				14W电机
				电容：1.5μF		额定功率：7W		电容：2.5μF		额定功率：14W
				扭矩(N.m)		牵引力(N)		扭矩(N.m)		牵引力(N)
	米/分	米/秒	转/分	额定	启动	额定	启动	额定	启动	额定	启动
5	4.91	0.08	31.27	2.14	1.73	85.44	69.21	4.24	2.8	169.6	111.94
10	9.94	0.17	63.31	1.05	0.85	42.2	34.18	2.09	1.38	83.76	55.28
16	15.71	0.26	100.06	0.67	0.54	26.7	21.63	1.33	0.87	53	34.98
25	24.54	0.41	156.31	0.43	0.35	17.09	13.84	0.85	0.56	33.92	22.39
40	39.76	0.66	253.25	0.26	0.21	10.55	8.54	0.52	0.35	20.94	13.82

标准型特性表(三相 220V/380V)

速度代码	额定速度			8W电机				16W电机
				三相 220V/380V		额定功率：8W		三相 220V/380V		额定功率：16W
				扭矩(N.m)		牵引力(N)		扭矩(N.m)		牵引力(N)
	米/分	米/秒	转/分	额定	启动	额定	启动	额定	启动	额定	启动
5	4.91	0.08	26.06	3.2	10.75	128	430.08	4.8	18.77	192.09	750.72
10	9.94	0.17	52.76	1.58	5.31	63.22	212.41	2.37	9.27	94.82	370.76
16	15.71	0.26	83.39	1	3.36	40	134.4	1.5	5.87	60	234.6
25	24.54	0.41	130.25	0.64	2.15	25.6	86.02	0.96	3.75	38.4	150.14
40	39.76	0.66	211.04	0.4	1.33	15.8	53.1	0.59	2.32	23.71	92.69
