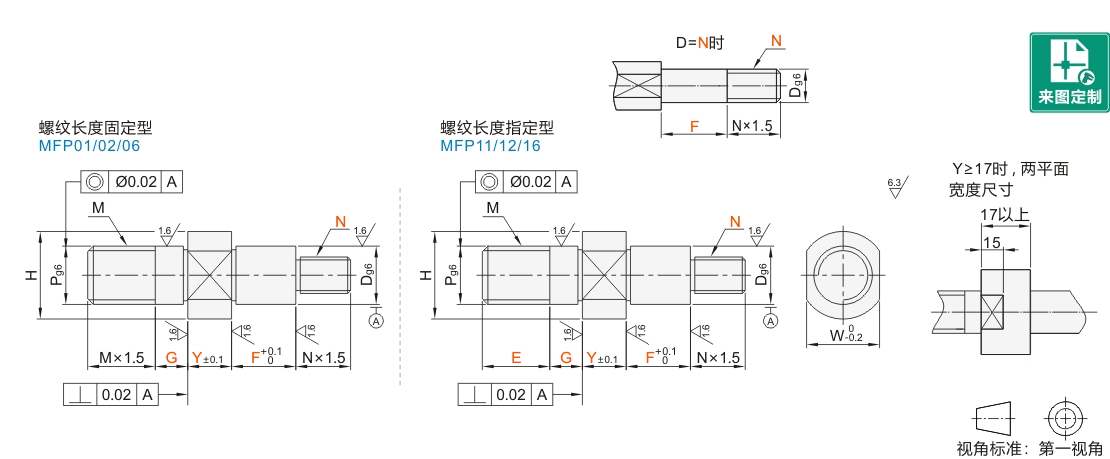

引导式外螺纹悬臂销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

外螺纹退刀槽尺寸见表1。
工艺孔加工条件：总长度除以D段长度>3且M·N≥4；4≤D≤11且总长度≥70; 11<D≤18且总长度≥90；D>18且总长度≥110。（工艺孔详细尺寸见产品简介）

选型参数

选型表

型号		Dg6		最小单位1				N	Pg6	M	H	W
代码	规格	Dg6		Y	F	G	E	N	Pg6	M	H	W
螺纹长度固定型 JT-GAFSD JT-GAFSU JT-GAFSX 螺纹长度固定型 JT-GAFDD JT-GAFDU JT-GAFDX	3	3	-0.002 -0.008	2~32	3~55	3~8	3~8	3	3	M3	7	5
	4	4	-0.004 -0.012				4~10	3 4	4	M4	8	6
	5	5					5~12	3 4 5	5	M5	9	7
	6	6		2~65	5~110	5~10	6~15	4 5 6	6	M6	10	8
	8	8	-0.005 -0.014				8~18	5 6 8	8	M8	12	10
	10	10	-0.005 -0.014				10~22	6 8 10	10	M10	15	13
	12	12	-0.006 -0.017		10~160	5~15	12~25	6 8 10 12	12	M12	17	14
	13	13						6 8 10 12			18	15
	15	15						8 10 12 (15)			20	17
	16	16						8 10 12 (15)			21	18
	17	17				5~20		10 12 (15) 16			23	20
	18	18						10 12 (15) 16			23	20
	20	20	-0.007 -0.020	4~65			20~42	10 12 (15) 16 20	20	M20	26	24
	20A	20							16	M16	26	24
	22	22							20	M20	28	25
	22A	22							16	M16	28	25
	25	25						10 12 (15) 16 20 24 (25)	20	M20	31	27
	25A	25						10 12 (15) 16 20 24 (25)	16	M16	31	27
	30	30						12 (15) 16 20 24 (25) 30	20	M20	36	32
	30A	30						12 (15) 16 20 24 (25) 30	16	M16	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

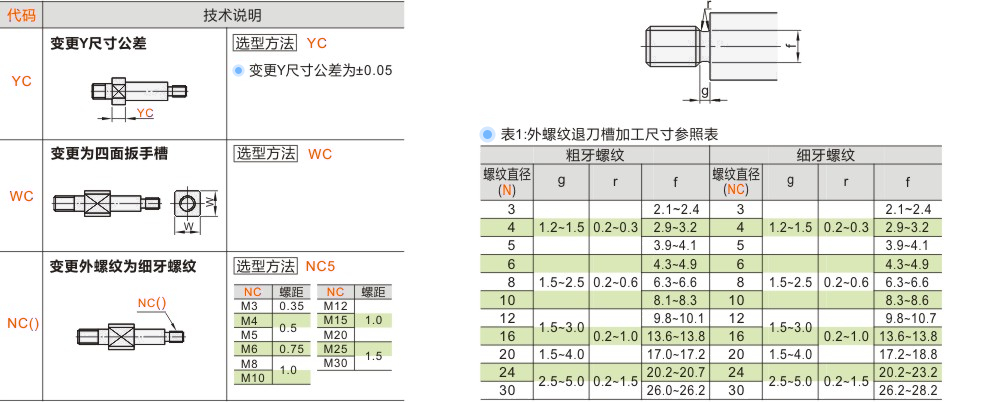

表1:外螺纹退刀槽加工尺寸参照表
