SWC型双节法兰式万向节

图片仅供参考

SWC型双节法兰式万向节

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-NNQXD	S45C	喷漆	螺钉	伸缩焊接型
JT-NNQXU	S45C	喷漆	螺钉	无伸缩焊接型

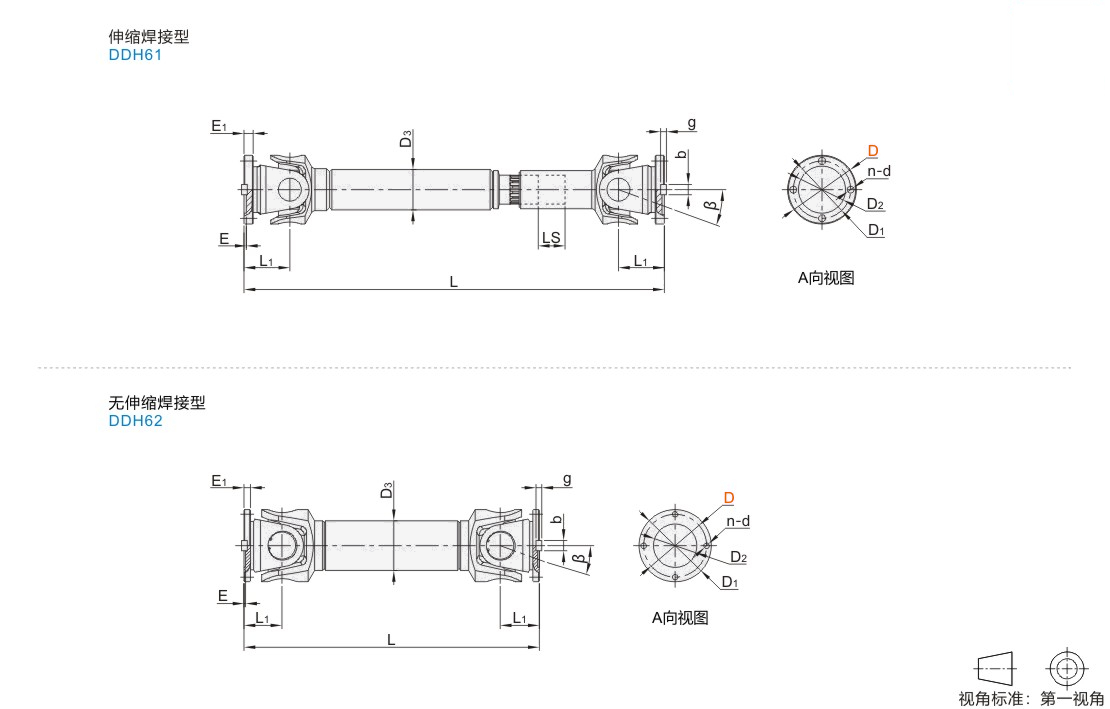

选型参数

选型表

型号		β 轴线角度	D1 (js11)	D2 (H7)	D3	L1	n-d	E	E1	b	g	L(min)		Ls	额定扭矩 (KN·m)	疲劳扭矩 (KN·m)
代码	D	β 轴线角度	D1 (js11)	D2 (H7)	D3	L1	n-d	E	E1	b	g	JT-NNQXD	JT-NNQXU	JT-NNQXD	额定扭矩 (KN·m)	疲劳扭矩 (KN·m)
伸缩焊接型 JT-NNQXD 无伸缩焊接型 JT-NNQXU	58*	≤25	47	30	38	35	4-5.5	1.5	3.5	—	—	325	一	35	0.15	0.075
	65*		52	35	40	45	4-7	1.7	4.5			360		40	0.25	0.125
	75*		62	42	40	45	6-7	2	5.5					40	0.5	0.25
	90*		74.5	47	50	65	6-9	2.5	6					45	0.8	0.4
	100		84	57	63.5		6-9		7			390	243	55	1.25	0.625
	120		102	75	76		8-11		8			485	307	80	2.5	1.25
	150		130	90	89	90	8-13	3	10			590	350	80	5	2.5
	180		155	105	102	110	8-17	5	17			810	480	100	12.5	6.25
	225	≤15	196	135	152	120	8-17	5	20	32	9	920	520	140	56	28
	250		218	150	168	140	8-19	6	25	40	12.5	1035	620		80	40
	285		245	170	194	160	8-21	7	27		15	1190	720		120	60
	315		280	185	219	180	10-23	8	32		15	1315	805		130	65

JT-NNQXU不适用带*规格。
