还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3~17/0.1

定位部长度B(mm) *

3~50/1

安装部直杆长度L(mm) *

5~25/1

V *

图片仅供参考

锥角R型带肩定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

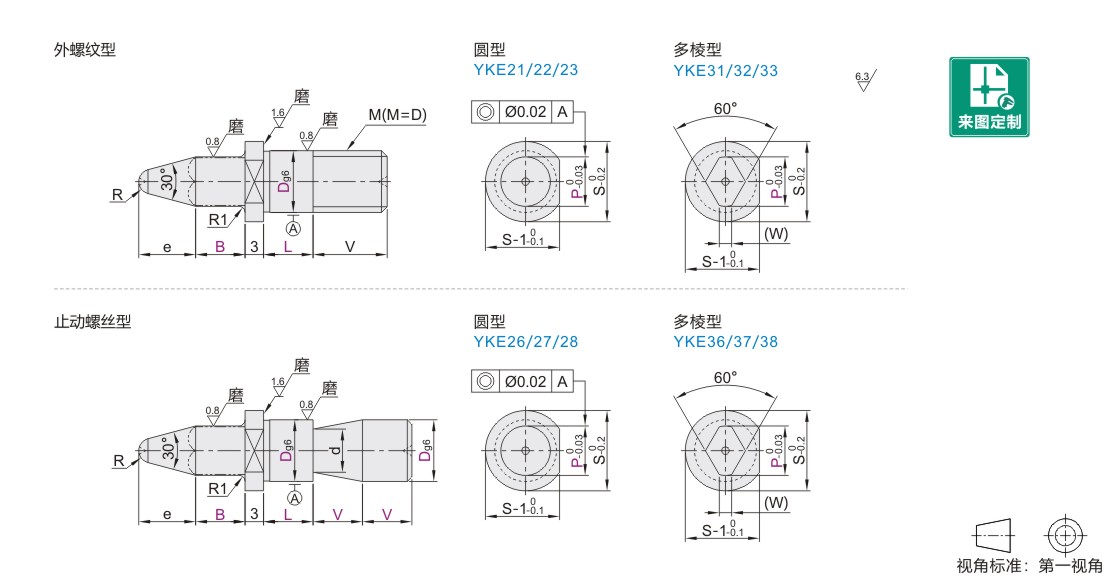

e=P/2÷tan15°+R-(R÷sin15°)
工艺孔加工条件：R≥3。(工艺孔详细尺寸见产品简介)

选型参数

外螺纹型

型号			最小单位0.1	最小单位1	最小单位1	V	S	R
代码	Dg6		P	B(B≤4×P)	L	V	S	R
圆型多棱型 JT-ROVUD JT-ROVQD JT-ROVUU JT-ROVQU JT-ROVUQ JT-ROVQQ	6	-0.004 -0.012	3.0～7.0	3～28	5～15	6	9	1
	8	-0.005 -0.014	3.0～9.0	3～30	5～20	10	11	1.5
	10	-0.005 -0.014	4.0～11.0	3～40	5～20	12	13	2
	12	-0.006 -0.017	6.0～13.0	3～50	10～25	15	15	3
	16	-0.006 -0.017	10.0～17.0	5～50	10～25	18	19	4

止动螺丝型

型号			最小单位0.1	最小单位1	最小单位1	V	d	S	R
代码	Dg6		P	B(B≤4×P)	L	V	d	S	R
圆型多棱型 JT-ROVUX JT-ROVQX JT-ROVUL JT-ROVQL JT-ROVUM JT-ROVQM	6	-0.004 -0.012	3.0～7.0	3～28	5～15	6 8	4	9	1
	8	-0.005 -0.014	3.0～9.0	3～30	5～20		5	11	1.5
	10	-0.005 -0.014	4.0～11.0	3～40	5～20		7	13	2
	12	-0.006 -0.017	6.0～13.0	3～50	10～25	6 8 10	9	15	3
	16	-0.006 -0.017	10.0～17.0	5～50	10～25	6 8 10	13	19	4

W尺寸

适用定位销止动螺丝

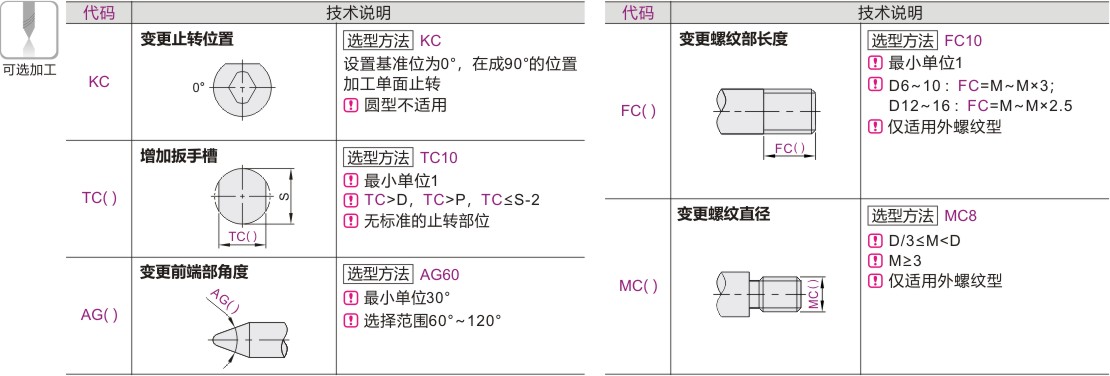

可选加工参数
