平皮带滑轮圆弧型/带肋槽型

图片仅供参考

平皮带滑轮圆弧型/带肋槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VZASD	铝合金	喷细砂本色阳极氧化	圆弧型
JT-VZASX	S45C	喷细砂无电解镀镍	圆弧型
JT-VZADD	SUS304	—	圆弧型
JT-VZAUD	铝合金	喷细砂本色阳极氧化	带肋槽直柱型
JT-VZAUX	S45C	喷细砂无电解镀镍	带肋槽直柱型
JT-VZAQD	SUS304	—	带肋槽直柱型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽尺寸 N: 新JIS(B1301)键槽尺寸表

NH9		bJS9		t公差
8	+0.036 0	3	±0.0125	1.4	+0.1 0
10		3	±0.0125	1.4
k10		4	+0.0150	1.8
12	+0.043 0	4		1.8
15	+0.043 0	5		2.3
20	+0.052 0	6		2.8
25		8	±0.0180	3.3	+0.2 0
30		8
35	+0.062 0	10

d1尺寸仅供参考，不影响惰轮使用。

选型参数

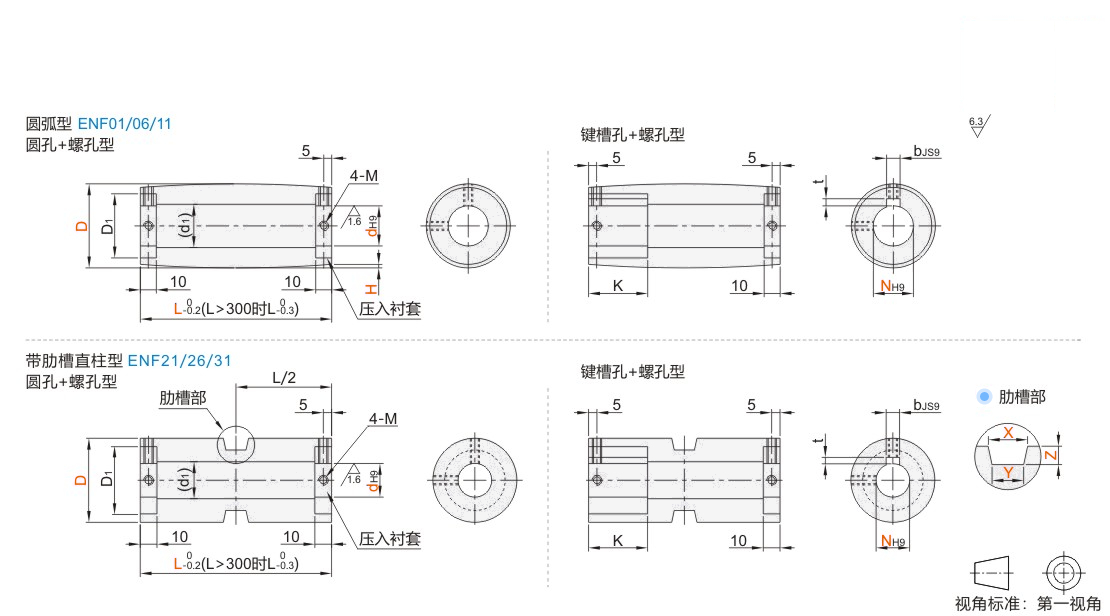

圆孔+螺孔型

型号							dH9		最小单位1	H （圆弧型）		最小单位0.1 （带肋槽直柱型）			K		(d1)											D1			M
代码				D					L	H （圆弧型）		最小单位0.1 （带肋槽直柱型）					铝合金			钢 (S45C)					不锈钢 (SUS304)
代码				D					L	L=100~300	L=301~500	X	Y	Z			铝合金			钢 (S45C)					不锈钢 (SUS304)
JT-VZASD JT-VZASX JT-VZADD JT-VZAUD				30			8		100～500	0.3 0.5 0.8	0.5 0.8 1.0 1.2	7.0～15.0	5.0～12.0	2.0～4.5	25		15			18					15			22			M4
							10								25
							12								30
				35			10							4.0～6.0	25		17								18			27
							12								30
							15
JT-VZASD JT-VZASX JT-VZADD JT-VZAUD JT-VZAUX JT-VZAQD				40			12							4.0～7.0			21			22					22			33
							15							4.0～7.0
							20							4.0～6.0
				50			15							4.0～7.0			28			30					31			40			M5
							20
							25
JT-VZASD JT-VZAUD				60			20										32			—					—			45			M6
							25
							30
				80			25										41											55			M8
							30
							35

键槽孔+螺孔型

型号						NH9			最小单位1	H （圆弧型）		最小单位0.1 （带肋槽直柱型）			K		(d1)											D1			M
代码				D		NH9			L	L=100~300	L=301~500	X	Y	Z	K		铝合金			钢 (S45C)					不锈钢 (SUS304)			D1			M
JT-VZASD JT-VZASX JT-VZADD JT-VZAUD				30		8			100～500	0.3 0.5 0.8	0.5 0.8 1.0 1.2	7.0～15.0	5.0～12.0	2.0～4.5	25		15			18					15			22			M3
						10·K10									25
						12									30
				35		10								4.0～6.0	25		17								18			27
						12									30
						15
JT-VZASD JT-VZASX JT-VZADD JT-VZAUD JT-VZAUX JT-VZAQD				40		12								4.0～7.0			21			22					22			33
						15								4.0～7.0																	M4
						20								4.0～6.0																	M5
				50		15								4.0～7.0			28			30					31			40			M4
						20																									M5
						25																									M6
JT-VZASD JT-VZAUD				60		20											32			—					—			45			M5
						25																									M6
						30
				80		25											41											55
						30
						35																									M8
