免键胀套直杆型 ZJ2型

图片仅供参考

免键胀套直杆型 ZJ2型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	国标系列	材质	表面处理	类型
JT-VDTXX	ZJ2型	S45C	—	直杆型
JT-VDTXL	ZJ2型	S45C	喷砂镀镍	直杆型

选型参数

选型表

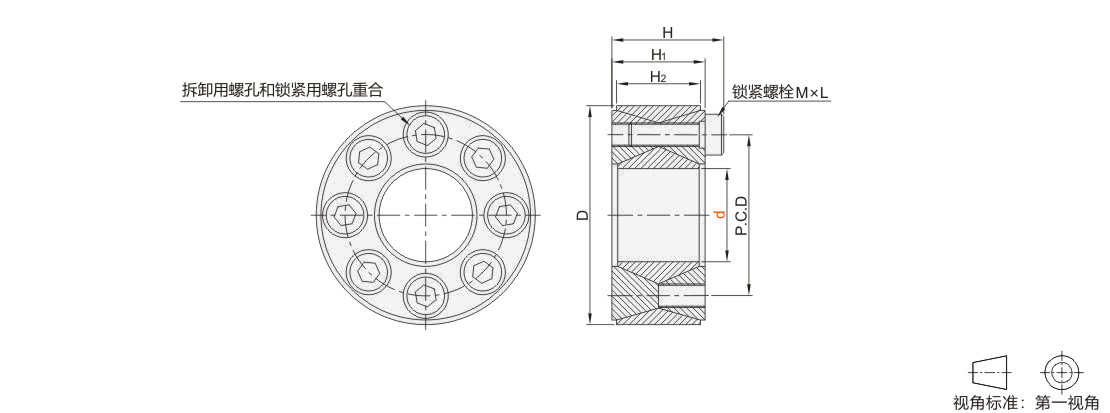

型号							D				H				P.C.D				H1				H2					锁紧螺栓														容许最大扭矩(N·m)			容许轴向负载(KN)				重量 (g)
代码				d			D				H				P.C.D				H1				H2					M×L			个数			内六角扳手公称尺寸				紧固扭矩 (N·m)				容许最大扭矩(N·m)			容许轴向负载(KN)				重量 (g)
JT-VDTXX JT-VDTXL				20			47				26				34.5				20				17					M6×L18			8			5				12.7				300			29.5				240
				22			47								34.5																8											330			29.5				230
				24			50								37.5																9											410			33.8				250
				25			50								37.5																9											430			33.8				240
				28			55								42.5																10											530			37.8				290
				30			55								42.5																10											570			37.8				280
				32			60								47.5																12											730			45.4				340
				35			60								47.5																12											800			45.4				310
				38			65								52.5																14											1010			52.9				370
				40			65								52.5																14											1060			52.9				350
				42			75				32				60				24				20					M8×L22			12			6				29.4				1560			74.1				600
				45			75								60																											1670							570
				48			80								65																											1780							630
				50			80								65																											1860							610
				55			85								70																14											2530			91.8				660
				60			90								75																14											2760							700
				65			95								80																16											2990							710

轴及轮孔部的推荐公差、表面粗糙度

安装面				公差							表面粗糙度
轴外径				h7(g6)							Ra1.6以下
孔轮部内径				H7							Ra3.2以下
