长行程定位柱内六角孔安装球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	使用环境温度	类型
JT-WBFDS	超轻载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	镀锌	SWP-B	-30~80℃	长行程碳钢型 ● 金属销
JT-WBFDD	轻载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	镀锌	SWP-B	-30~80℃	长行程碳钢型 ● 金属销
JT-WBFDU	重载	S45C	29~35 HRC	发黑	S45C	57~63 HRC	发黑	SWP-B	-30~80℃	长行程碳钢型 ● 金属销
JT-WBFDQ	超重载	S45C	29~35 HRC	镀镍	S45C	57~63 HRC	发黑	SWP-B	-30~80℃	长行程碳钢型 ● 金属销
JT-WBFDO	超轻载	S45C	29~35 HRC	发黑	聚缩醛	—	—	SWP-B	-30~80℃	长行程碳钢型 ● 树脂销
JT-WBFDX	轻载	S45C	29~35 HRC	发黑	聚缩醛	—	—	SWP-B	-30~80℃	长行程碳钢型 ● 树脂销
JT-WBFDL	重载	S45C	29~35 HRC	发黑	聚缩醛	—	—	SWP-B	-30~80℃	长行程碳钢型 ● 树脂销
JT-WBFDM	超重载	S45C	29~35 HRC	镀镍	聚缩醛	—	—	SWP-B	-30~80℃	长行程碳钢型 ● 树脂销

M3、M4规格未进行防松动处理。
高温长时间放置，防松动效果最理想。
低温短时间放置，防松动效果有所降低。

当L=L1时，主体为全螺纹(尾部无台阶)。

选型参数

选型表

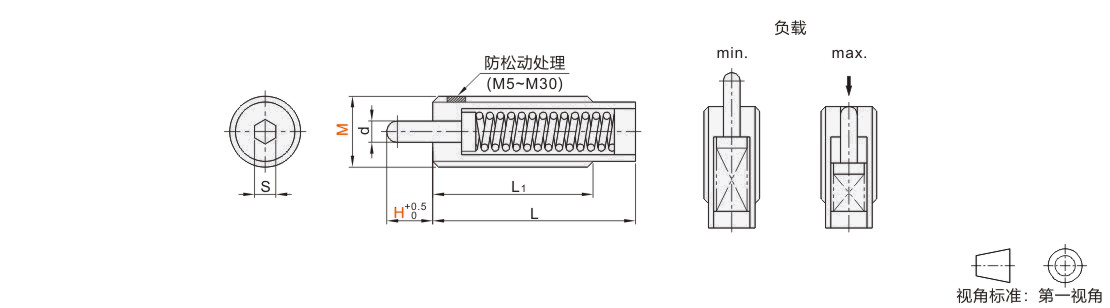

型号		H	d	L		L1	S	负载(N)
代码	M			超轻 ·轻· 重载型	超重载型			超轻载		轻载		重载		超重载
代码	M			超轻 ·轻· 重载型	超重载型			min.	max.	min.	max.	min.	max.	min.	max.
金属销 JT-WBFDS JT-WBFDD JT-WBFDU JT-WBFDQ 树脂销 JT-WBFDO JT-WBFDX JT-WBFDL JT-WBFDM	3	(1.5)*	1.1	10	15	10(15)	0.9	0.04	0.33	0.49	1	0.9	4.2	2.2	4.5
	3	(3)*	1.1	15	20	15(20)	0.9	0.08	0.33	0.29	1	1.1	4.9	1.8	4.5
	4	(2)*	1.6	15	24	15(24)	1.3	0.22	0.66	1	2	2.9	8.8	5.2	13
	4	(4)*	1.6	24	24	24	1.3	0.23	0.66	0.59	2	2	8.8	5.2	13
	5	(3)*	2	20	27	20(27)	1.5	0.73	2.96	2	9.8	4.9	19.6	9.1	24.5
	5	(5)*	2	27	39	27(39)	1.5	0.71	2.96	2	9.8	2.9	19.6	8.8	24.8
	6	(3)*	2.5	25	30	25(30)	2	0.84	3.21	5.9	9.8	7.8	29.4	14.2	39.5
		(5)*		30	36	30(36)		0.84	3.21	2		4.9	29.4	14.1	39.4
		10		39	—	30		一	—	1.4		5	28	一	一
	8	(3)*	3.1	25	27	25(27)	2.5	0.89	3.31	5.9	9.8	14.7	29.4	35.3	41.2
		(5)*		27	35	27(30)		0.89	3.31	2.9		7.8	29.4	14.7	41.2
		10		43	—	30		—	一	3		7	28.8	一	一
	10	(5)*	3.8	30	35	30	3	1.89	4.71	5.9	14.7	8.8	49	15.7	62.8
		(10)*		43	53			1.69	4.71	2.9		7.8	49	12.7	62.8
		15		58	—			—	—	2.9		6.2	48.7	—	—
	12	(5)*	5.5	30	43	30(35)	4	1.49	4.71	5.9	14.7	18.6	49	37.2	98.1
		(10)*		43	58	35		1.29	5.91	2.9	19.6	7.8		14.7
		(15)*		51	78			1.59	5.91	2.9		4.9		14.9
		20		78	一			一	一	3.5		6.9		一	一
	16	(10)*	8	60	60	35	5	1.69	12.81	5.9	39.2	12.7	78.5	23.5	147.2
		(15)*		60	70					3.9		12.7		21.6
		(20)*		85	90					4.9		9.8		12.7
		(30)		125	125			一	一	2.9		6.9		19.6
		40		125	一					4.9		6.9		一	一
		50		155						19.6	49	29.4
		60		159						2.9		3.9
		70		185						3.4		5.5
		80		185						19.6		29.4	93.2
	20	(15)	10	60	80	45	6			12.7	78.5	24.5	147.1	12.7	245.3
		20		72	一					11.7		22.6		一	一
		30		96
		40		120
	24	7	10	60	—	45	10			19.6	98.1	44.1	196.1	24.5	314
		(15)		60	84					19.6		47.1	215.7	一	一
		20		75	一					17.7		44.1
		30		100
		40		124
	30	15	14	66		45	14			27.5	117.1	44.1	274.6
		20		78								53
		30		100								45.1
		40		123								47.1

JT-WBFDQ/JT-WBFDX/JT-WBFDL仅适用带H尺寸（）内规格。 JT-WBFDS/JT-WBFDO/JT-WBFDM仅适用H尺寸带*规格。超重载型L1尺寸为（）内数值。 kgf=Nx0.101972
