选择代码

代码参数

材质

硬度

表面处理

选型参数

外径D(mm) *

长度L(mm) *

45~500/0.5

大外径长度T(mm) *

左端台阶外径P(mm) *

6~48/1

左端台阶长度E(mm) *

4~150/0.5

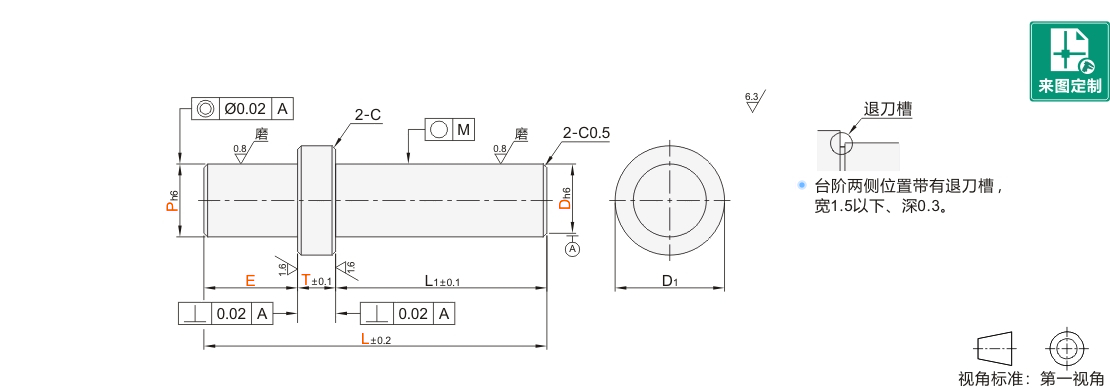

肩型直杆驱动轴

图片仅供参考

肩型直杆驱动轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-GMFSD	S45C	—	—	肩型
JT-GMFSU	S45C	—	发黑	肩型
JT-GMFSQ	S45C	—	无电解镀镍	肩型
JT-GMFDD	SUS304	—	—	肩型
JT-GMFUD	S45C	高频淬火,表面硬度48HRC~	—	肩型

Dh6		圆度M
8	0 -0.009	0.003
10	0 -0.009
12·12A	0 -0.011
15
17·17A
20	0 -0.013
25		0.005
30
35	0 -0.016
40
45

选型参数

选型表

型号		L 最小单位0.5	T 选择	P 最小单位1	E 最小单位0.5	D1	C
代码	D	L 最小单位0.5	T 选择	P 最小单位1	E 最小单位0.5	D1	C
JT-GMFSD JT-GMFSU JT-GMFSQ JT-GMFDD JT-GMFUD	8	45.0~300.0	5 10 15 20	6~9	4.0~40.0	12	1
	10			8~12	5.0~50.0	15	1
	12			10~13	5.0~60.0	15	0.5
	12A		10 15 20 25	12~18	5.0~60.0	20	2
	15	95.0~400.0		12~18	5.0~75.0		1
	17			14~18	5.0~100.0		0.5
	17A			14~20		25	2
	20			17~23		25	0.5
	25	95.0~500.0	10 20 30 40 50	20~28	10.0~125.0	30
	30			25~33	15.0~150.0	35
	35			28~38	15.0~150.0	40
	40	195.0~500.0		35~47	20.0~150.0	50	1
	45	195.0~500.0		35~48	20.0~150.0	50	0.5

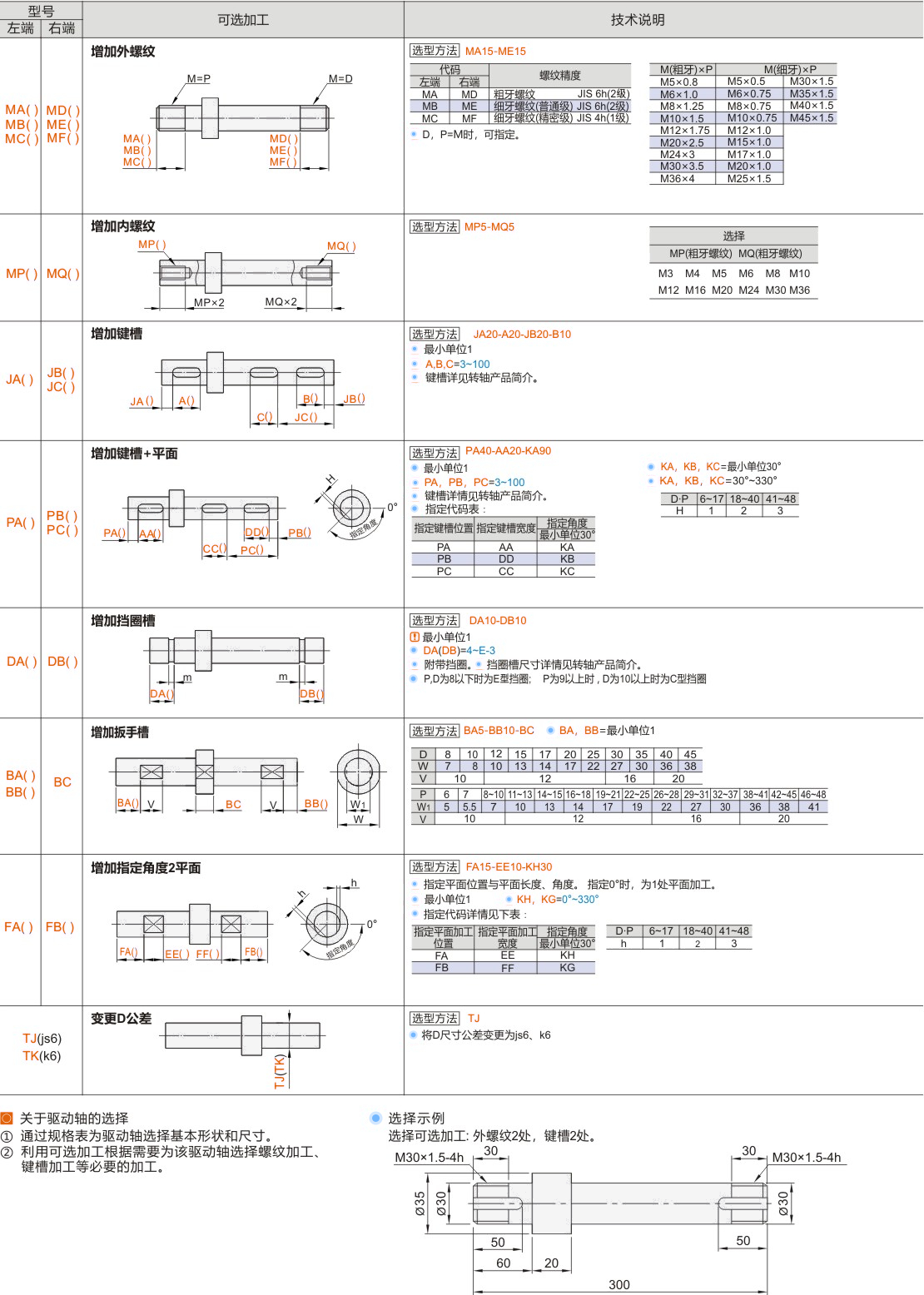

可选加工参数
