平行线式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NXMUD	不锈钢	—	内六角紧定螺钉	螺钉固定型
JT-NXMQD	不锈钢	—	内六角圆柱头螺钉	螺钉夹紧型

特点
高刚性，适合伺服马达使用。
零回转间隙。
顺时针和逆时针旋转时特性完全一样。
可补偿径向、角向和轴向偏差。
因偏心、偏角、轴向的位移均为单独的充许值，所以当多种偏差同时出现时，该允许值将缩小。

d=e+0.5

选型参数

选型表

JT-NXMQD

尺寸性能表

型号		L	L1	F	M	A	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
代码	D	L	L1	F	M	A	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
螺钉固定型 JT-NXMUD	16	17.4	6	3	M3	—	2	0.5	0.05	±0.1	200	24000	2.8×10⁻⁵	0.7	25
	19	20	6.8	3.4	M3		4				270	20000	6.2×10⁻⁵	0.7	40
	24	25	8.5	4.25	M4		6				790	16000	2.0×10⁻⁵	1.7	75
	29	30	10.2	5.1	M4		8				1400	13000	5.2×10⁻⁵	4	145
	34	35	12	6	M5		12				2200	11000	1.1×10⁻⁴	4	200
螺钉固定型 JT-NXMQD	16	17.4	6	3	M2	4.74	2				200	8000	2.8×10⁻⁵	1	21
	19	20	6.8	3.4	M2.5	5.6	4				270	8000	6.2×10⁻⁵	1	33
	24	25	8.5	4.25	M3	8	6				790	6200	2.0×10⁻⁵	1.5	66
	29	30	10.2	5.1		9	8				1400	5000	5.2×1010⁻⁵		120
	34	35	12	6		11	12				2200	4300	1.1×10⁻⁴		183

惯性力矩和重量按最大孔径计算。

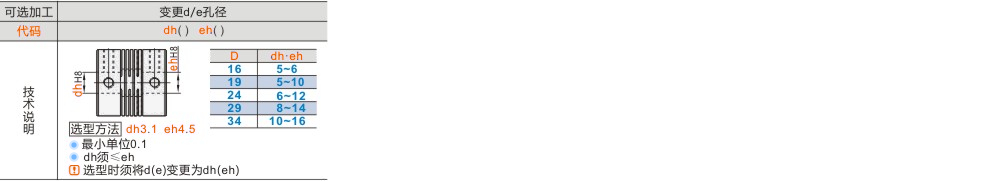

可选加工参数

暂未上传文档资料

平行线式联轴器 螺钉夹紧型
