滑动轴承铝合金工程塑料复合型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-RSCXQQ	铝合金	工程塑料	阳极氧化	-50℃~90℃	紧凑型

特点
自润滑，免维护，低噪音，适用于污垢或灰尘环境；
对轴材料的硬度以及安装孔的精度要求较低。

推荐固定座公差：H7
推荐配套轴公差：h6~h9

选型参数

选型表

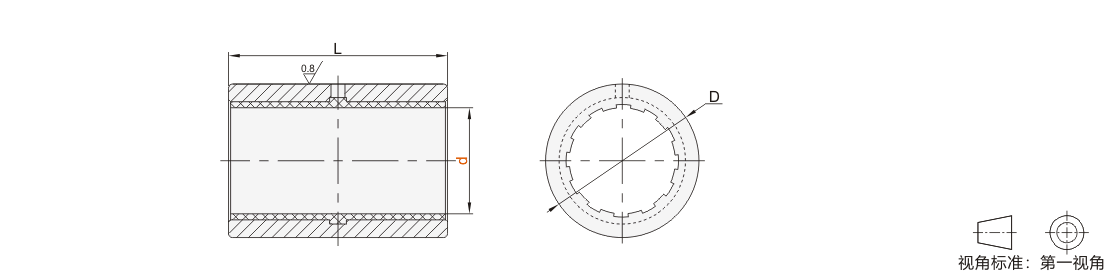

型号		d公差	D(h7)		L(h10)		Fmax[N]动载荷	Fmax[N]静载荷	重量(g)
代码	d	d公差	D(h7)		L(h10)		P=5MPa	P=35MPa	重量(g)
JT-RSCXQQ	6	+0.068 +0.020	12	0 -0.018	22	0 -0.084	600	4200	4
	8	+0.083 +0.025	15		24		650	4550	6
	10	+0.088 +0.030	17		26		650	4550	9
	12		19	0 -0.021	28		840	5880	11
	16		24		30		1200	8400	17
	20	+0.091 +0.030	28		30		1500	10500	18
	25	+0.091 +0.030	35	0 -0.025	40	0 -0.100	2500	17500	41
	30	+0.110 +0.040	40	0 -0.025	50	0 -0.100	3750	26250	56
	40	+0.115 +0.040	52	0 -0.030	60	0 -0.120	6000	42000	113
	50	+0.130 +0.050	62	0 -0.030	70	0 -0.120	8750	61250	152

暂未上传文档资料

滑动轴承 铝合金工程塑料复合型
