缓冲器安装座双孔横向型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

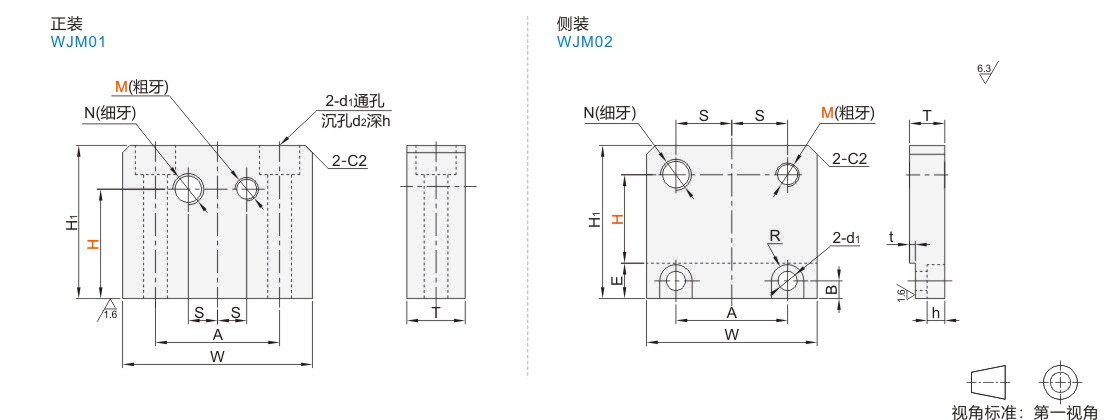

代码	材质	表面处理	类型
JT-ULGSD	S45C	镀硬铬	正装 ● 双孔横向型
JT-ULGSU	S45C	镀硬铬	侧装 ● 双孔横向型

螺孔N适配油压缓冲器，螺孔M适配定位螺栓。

选型参数

选型表

型号		H	N(细牙)	W	A	H1	S	T	d1	d2	R	h	B	E	t
代码	M(粗牙)	H	N(细牙)	W	A	H1	S	T	d1	d2	R	h	B	E	t
正装 JT-ULGSD	5	10 15 20 25 30 35	M6×0.75	60	42	H+12	10	16	6.5	11	—	8	—	—	—
	6		M8×1.0
	8		M10×1.0
侧装 JT-ULGSU	5	10 15 20 25 30 35	M6×0.75	48	28	H+22	14	12	6.5	—	5.5	6	6	12	2
	6		M8×1.0
	8		M10×1.0

暂未上传文档资料

缓冲器安装座 双孔横向型
