高组装直线导轨滑块长法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTNQD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTNQU	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-RSTNQO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTNQX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

选型参数

选型表

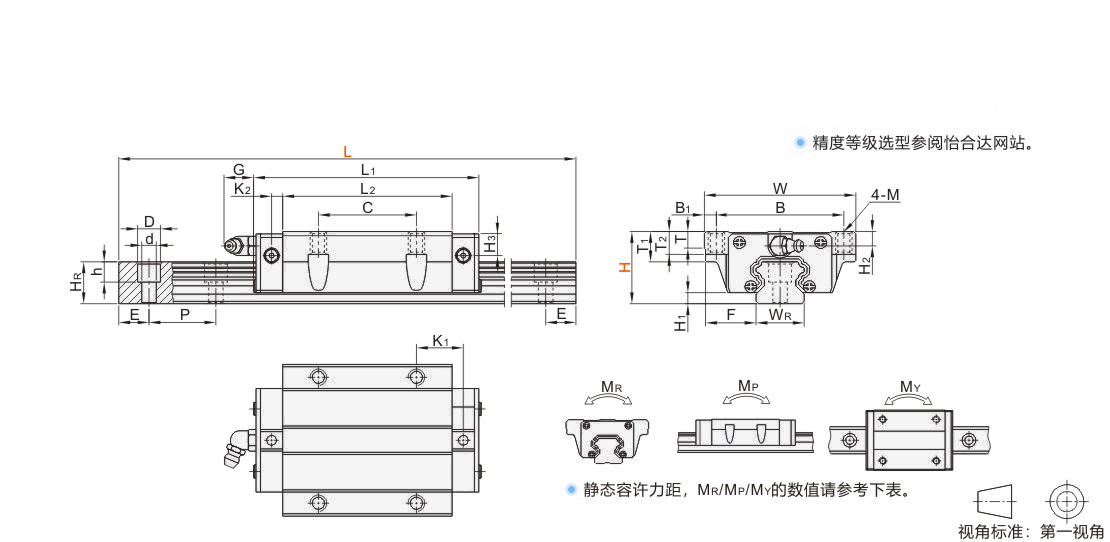

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M	T	T1	T2
JT-RSTNQD JT-RSTNQU JT-RSTNQO JT-RSTNQX	30	110~1480	5	21.5	63	53	5	40	88.8	67.2	18.6	5.8	12	M6	7	10	9.5
	36	160~1480	6.5	23.5	70	57	6.5	45	100.6	78	22	5.8	12	M8	11	16	10
	42	160~1480	8	31	90	72	9	52	119.2	93.6	27.1	6.8	12	M10	11	18	10
	48	200~2655	9.5	33	100	82	—	62	136.6	106.4	—	8.6	11.5	M10	13	21	13
	60	255~3486	10	37.5	120	100		80	169.5	134.3		10.6	13.5	M12	13	25	15
	70	300~3865	13	43.5	140	116		95	200.1	157.5		8.9		M14	19	32	17
	90	370~3927	15	53.5	170	142		110	253	203		8.9		M16	21.5	37.5	23

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
5	5	20	18	9.5	8.5	6	60	M5×16	23.3	39.3	0.38	0.39	0.39	0.52	2.4
6	6	23	22	11	9	7	60	M6×20	34.4	56.6	0.63	0.67	0.67	0.82	3.4
7	7	28	26	14	12	9	80	M8×25	47.9	77	1.05	1.07	1.07	1.43	4.8
8	8	34	29	14	12	9	80	M8×25	63.6	100.6	1.67	1.6	1.6	2.11	6.6
10	10	45	38	20	17	14	105	M12×35	102.4	157.3	3.43	3.13	3.13	3.9	11.5
11	11	53	44	23	20	16	120	M14×45	151.1	226.4	6	5.4	5.4	5.49	15.5
19	19	63	53	26	22	18	150	M16×50	253.5	375.9	11.84	11.84	11.84	11.89	21.9

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E	H	L 最小单位1	N (安装孔数)	E	H	L 最小单位1	N (安装孔数)	E
30	110~139	2	E=[L-(N-1)×P]/2	36	160~201	3	E=[L-(N-1)×P]/2	42	160~183	2	E=[L-(N-1)×P]/2
	140~199	3			202~261	4			184~263	3
	200~259	4			262~321	5			264~343	4
	260~319	5			322~381	6			344~423	5
	320~379	6			382~441	7			424~503	6
	380~439	7			442~501	8			504~583	7
	440~499	8			502~561	9			584~663	8
	500~559	9			562~621	10			664~743	9
	560~619	10			622~681	11			744~823	10
	620~679	11			682~741	12			824~903	11
	680~739	12			742~801	13			904~983	12
	740~799	13			802~861	14			984~1063	13
	800~859	14			862~921	15			1064~1143	14
	860~919	15			922~981	16			1144~1223	15
	920~979	16			982~1041	17			1224~1303	16
	980~1039	17			1042~1101	18			1304~1383	17
	1040~1099	18			1102~1161	19			1384~1463	18
	1100~1159	19			1162~1221	20			1464~1480	19
	1160~1219	20			1222~1281	21		/
	1220~1279	21			1282~1341	22
	1280~1339	22			1342~1401	23
	1340~1399	23			1402~1461	24
	1400~1459	24			1462~1480	25
	1460~1480	25		/

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
48	200~255	3	E=[L-(N-1)×P]/2	60	255~336	3	E=[L-(N-1)×P]/2	70	300~385	3	E=[L-(N-1)×P]/2	90	370~477	3	E=[L-(N-1)×P]/2
	256~335	4			337~441	4			386~505	4			478~627	4
	336~415	5			442~546	5			506~625	5			628~777	5
	416~495	6			547~651	6			626~745	6			778~927	6
	496~575	7			652~756	7			746~865	7			928~1077	7
	576~655	8			757~861	8			866~985	8			1078~1227	8
	656~735	9			862~966	9			986~1105	9			1228~1377	9
	736~815	10			967~1071	10			1106~1225	10			1378~1527	10
	816~895	11			1072~1176	11			1226~1345	11			1528~1677	11
	896~975	12			1177~1281	12			1346~1465	12			1678~1827	12
	976~1055	13			1282~1386	13			1466~1585	13			1828~1977	13
	1056~1135	14			1387~1491	14			1586~1705	14			1978~2127	14
	1136~1215	15			1492~1596	15			1706~1825	15			2128~2277	15
	1216~1295	16			1597~1701	16			1826~1945	16			2278~2427	16
	1296~1375	17			1702~1806	17			1946~2065	17			2428~2577	17
	1376~1455	18			1807~1911	18			2066~2185	18			2578~2727	18
	1456~1535	19			1912~2016	19			2186~2305	19			2728~2877	19
	1536~1615	20			2017~2121	20			2306~2425	20			2878~3027	20
	1616~1695	21			2122~2226	21			2426~2545	21			3028~3177	21
	1696~1775	22			2227~2331	22			2546~2665	22			3178~3327	22
	1776~1855	23			2332~2436	23			2666~2785	23			3328~3477	23
	1856~1935	24			2437~2541	24			2786~2905	24			3478~3627	24
	1936~2015	25			2542~2646	25			2906~3025	25			3628~3777	25
	2016~2095	26			2647~2751	26			3026~3145	26			3778~3927	26
	2096~2175	27			2752~2856	27			3146~3265	27		/
	2176~2255	28			2857~2961	28			3266~3385	28
	2256~2335	29			2962~3066	29			3386~3505	29
	2336~2415	30			3067~3171	30			3506~3625	30
	2416~2495	31			3172~3276	31			3626~3745	31
	2496~2575	32			3277~3381	32			3746~3865	32
	2576~2655	33			3382~3486	33		/

P：螺钉孔间距离
E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级								精密级
尺寸精度		24	30	36	42	48	60	70	90	24	30	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
单滑块	宽度F的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.01		0.07			0.01
双滑块	宽度F的相互误差	0.02		0.03			0.03			0.015		0.015		0.07			0.015
滑块C面对滑轨A面的行走平行度		请在怡合达官网参阅行走精度表
滑块D面对滑轨B面的行走平行度		请在怡合达官网参阅行走精度表
